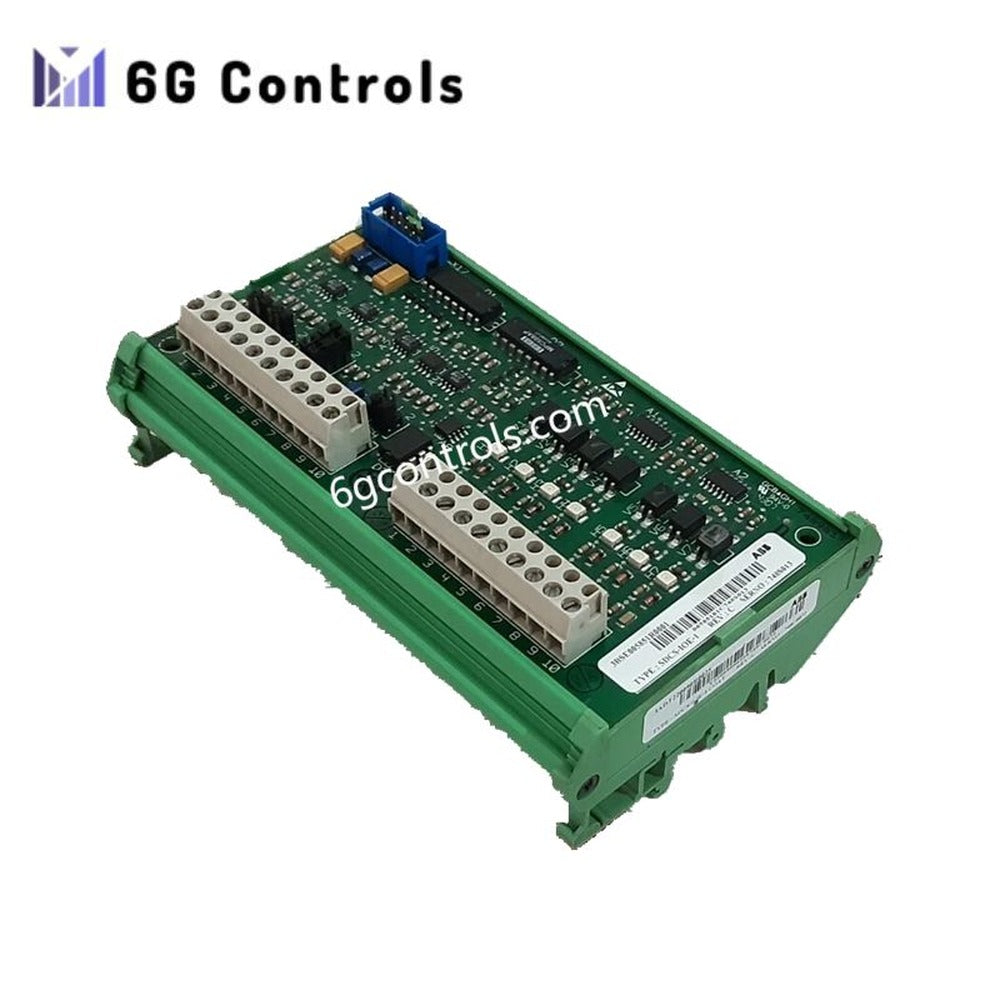

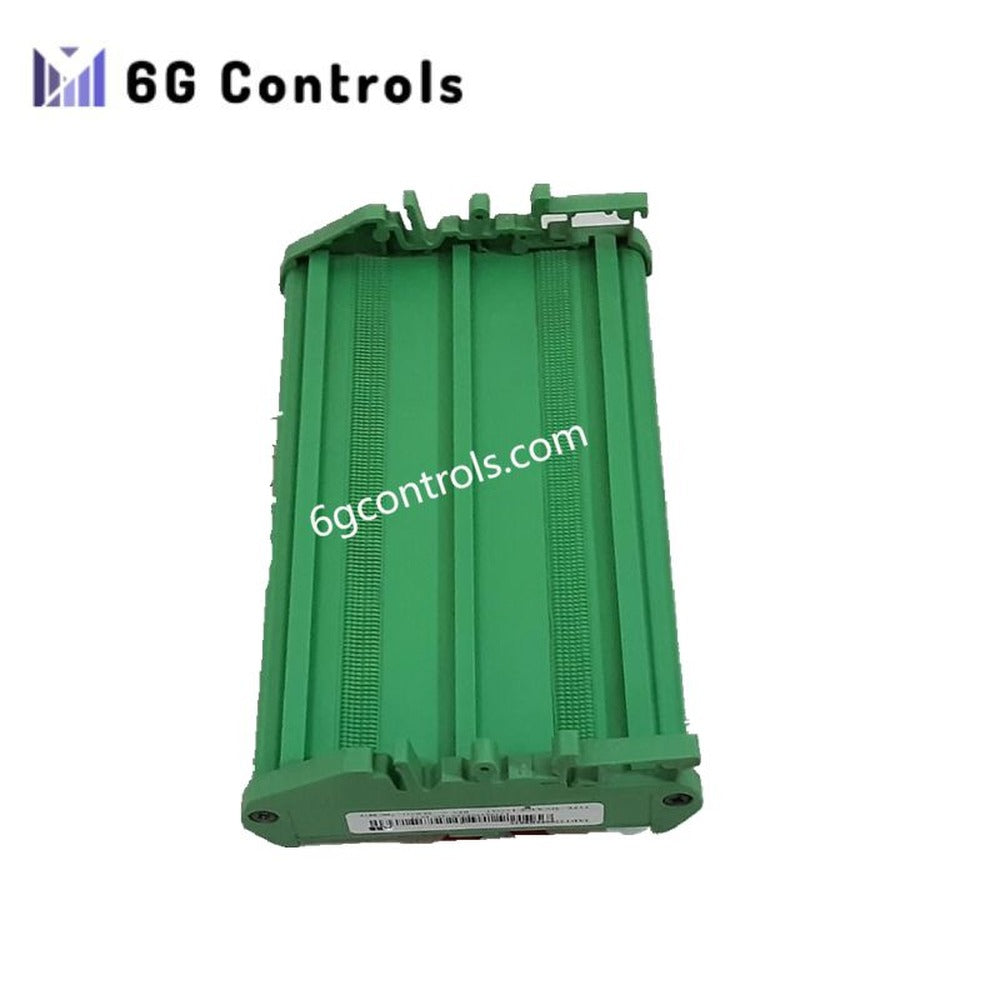

وحدة توسيع الإدخال/الإخراج ABB SDCS-IOE-1 ‏3BSE005851R0001

وصف المنتج

إن ABB SDCS-IOE-1 3BSE005851R0001 هو وحدة توسعة عالية الأداء للإدخال والإخراج، صُممت لتوسيع سعة المدخلات والمخرجات الرقمية لأنظمة التحكم الموزعة ABB SDCS. وتضمن تكاملًا مرنًا وقابلًا للتوسّع للأنظمة في بيئات الأتمتة الصناعية الحديثة. علاوةً على ذلك، يتيح تصميمها المدمج تركيبًا سلسًا في خزائن التحكم محدودة المساحة دون المساس بالموثوقية.

صُممت وحدة SDCS-IOE-1 لتحقيق أداء قوي، وتدعم مجموعة واسعة من المستشعرات والمشغلات والأجهزة الميدانية، مما يعزز المراقبة والتحكم الشاملين في العمليات. وتضمن واجهة ناقل المجال DP اتصالًا فعالًا مع الشبكات الصناعية القياسية، بينما يسهّل التصميم المعياري عمليات توسعة النظام مستقبلًا.

بالإضافة إلى ذلك، تعمل الوحدة reliably ضمن نطاق بيئي واسع، بما في ذلك درجات حرارة من 0°C إلى +60°C ورطوبة نسبية تتراوح بين 5–95%. ويضمن تصنيف الحماية IP20 التشغيل الآمن في البيئات الصناعية القياسية. كما تؤكد شهادات CE وUL وIECEx وATEX توافق الوحدة مع معايير السلامة الصناعية العالمية.

الميزات الرئيسية

• توفر 16 قناة إدخال رقمية و16 قناة إخراج رقمية لأنظمة SDCS
• يتيح التصميم المعياري توسعة تجهيزات التحكم الحالية بسهولة
• مدمجة ومتينة للتركيب الصناعي مع إمكانية التثبيت على قضيب DIN
• تدعم بروتوكولات ناقل المجال الصناعية القياسية لتحقيق تكامل سلس
• أداء موثوق مع المستشعرات والمشغلات والأجهزة الميدانية الأخرى
• معتمدة للتوافق مع CE وUL وIECEx وATEX

المواصفات الفنية

الخصائص الكهربائية

• جهد الإدخال: 24 VDC
• جهد الإخراج: 24 VDC
• أقصى استهلاك للتيار: 500 mA

الاتصالات والواجهة

• نوع الواجهة: ناقل المجال DP
• المدخلات الرقمية: 16 قناة
• المخرجات الرقمية: 16 قناة
• البروتوكولات المدعومة: أنظمة ناقل المجال الصناعية القياسية

التصنيفات البيئية

• درجة حرارة التشغيل: من 0°C إلى +60°C
• درجة حرارة التخزين: من –40°C إلى +85°C
• الرطوبة: 5–95% دون تكاثف
• فئة الحماية: IP20

الأبعاد الميكانيكية

• العرض: 150 mm
• الارتفاع: 100 mm
• العمق: 80 mm
• الوزن الصافي: 0.7 kg

التطبيقات النموذجية

• أنظمة التحكم في العمليات الصناعية للمصانع الكيميائية ومحطات الطاقة ومصانع التصنيع
• توسيع الإدخالات والمخرجات الرقمية لبنى التحكم الموزعة ABB SDCS
• دمج المستشعرات والمشغلات والأجهزة الميدانية الإضافية
• ترقيات الأنظمة المعيارية دون الحاجة إلى إعادة تصميم كبيرة لنظام التحكم
• تعزيز كفاءة المراقبة والتحكم والأتمتة في المنشآت المعقدة

الأسئلة الشائعة

س: ما الأنظمة المتوافقة مع SDCS-IOE-1؟ ج: إنها متوافقة بالكامل مع أنظمة التحكم الموزعة ABB SDCS.

س: كم عدد قنوات الإدخال والإخراج التي توفرها الوحدة؟ ج: توفر 16 قناة إدخال رقمية و16 قناة إخراج رقمية.

س: هل يمكنها العمل في البيئات القاسية؟ ج: نعم، فهي تدعم درجات حرارة تصل إلى +60°C ورطوبة تتراوح بين 5–95% دون تكاثف.

س: كيف يتم تركيب الوحدة؟ ج: تدعم الوحدة التثبيت على قضيب DIN لتركيب سهل وآمن.

س: ما بروتوكولات الاتصال المدعومة؟ ج: إنها متوافقة مع أنظمة ناقل المجال الصناعية القياسية، بما في ذلك ناقل المجال DP.
