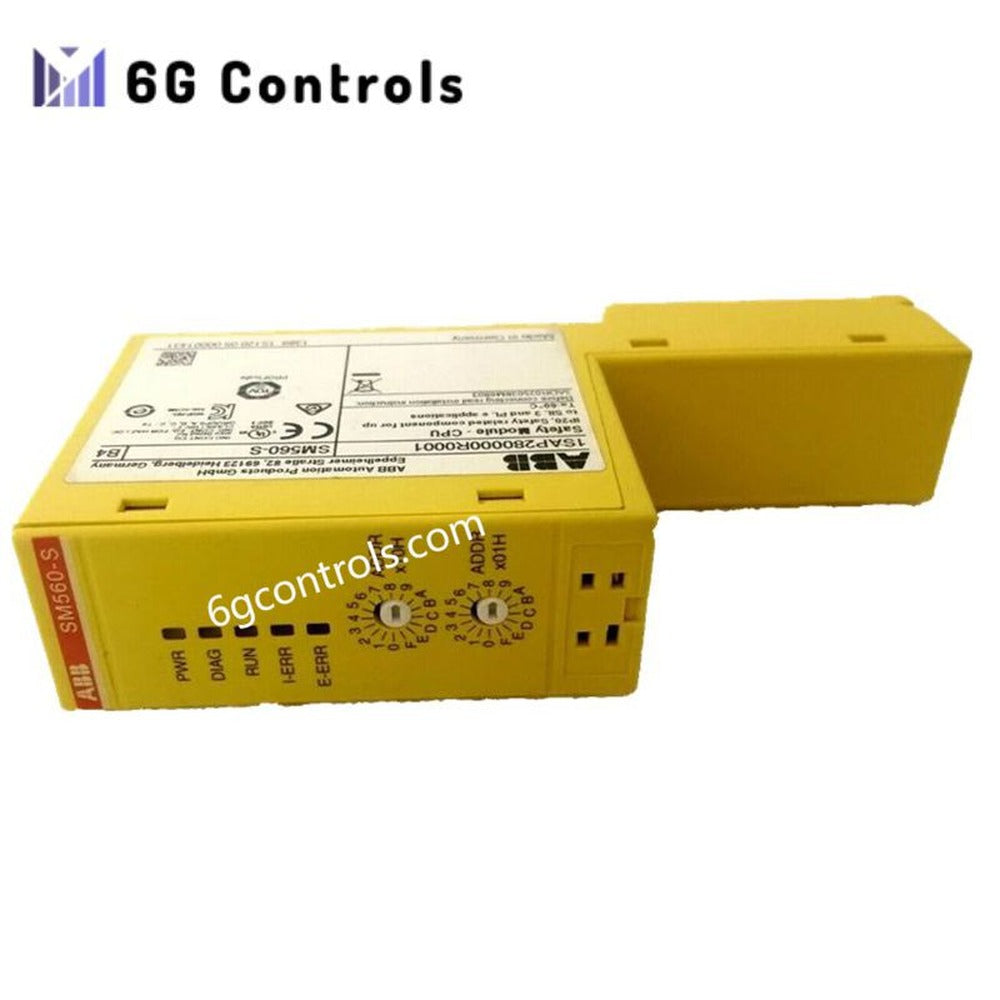

ABB SM560-S 1SAP280000R0001 AC500 Safety Processor Module

الوصف

إن وحدة ABB SM560-S 1SAP280000R0001 هي وحدة معالج سلامة مخصصة، صُممت لمهام الأتمتة الصناعية demanding التي تتطلب سلامة وظيفية مثبتة. وهي تدعم أداء SIL 3 وتوفر تنفيذًا سريعًا وحتميًا لمنطق السلامة ضمن منصة ABB AC500-S. تساعد الوحدة المهندسين على تنفيذ وظائف سلامة قوية مع الحفاظ على مرونة تصميم النظام. كما تتكامل بسلاسة مع وحدات تحكم AC500 القياسية، مما يتيح إنشاء بنى تجمع بين السلامة وعدم السلامة في نظام واحد قابل للتوسع. وتعكس كل ميزة خبرة ABB الطويلة في مجال الأتمتة الحرجة للسلامة، بما يضمن أداءً موثوقًا في البيئات الصناعية القاسية.

الميزات الرئيسية

توفر وحدة SM560-S تحكمًا موثوقًا لتطبيقات الآلات والعمليات التي تمثل فيها سلامة النظام أولوية أساسية. وهي تتضمن معالج سلامة مستقلًا يتولى معالجة المنطق المعتمد دون التأثير في مهام الأتمتة القياسية. بالإضافة إلى ذلك، توفر الوحدة تصميمًا مدمجًا لتحسين استغلال مساحة الخزانة، وتدعم الإعداد السريع عبر برنامج ABB Automation Builder. كما يضمن اعتماد SIL 3 توافقها مع معايير السلامة العالمية، مما يساعد المشغلين على تقليل المخاطر والحفاظ على الامتثال التنظيمي.

المواصفات الفنية

عام

• الطراز: SM560-S
• معرّف المنتج: 1SAP280000R0001
• النوع: وحدة معالج سلامة
• مستوى السلامة: SIL 3 (IEC 61508)
• البرمجة: CODESYS V2/V3 عبر Automation Builder
• لغات IEC 61131-3: LD، FBD، ST، IL، SFC، CFC
• مصدر الطاقة: 24 V DC
• درجة حرارة التشغيل: من 0 °C إلى +60 °C
• طريقة التثبيت: سكة DIN

البيانات الميكانيكية

• العرض: 28 mm
• الارتفاع: 135 mm
• العمق: 62 mm
• الوزن الصافي: 0.087 kg

الامتثال

• متوافقة مع RoHS
• الفئة 5 من WEEE
• مناسبة للبيئات الصناعية

التطبيقات النموذجية

يستخدم المهندسون وحدة SM560-S في الأنظمة التي يجب أن تظل آمنة في جميع ظروف التشغيل. وهي تدعم دوائر الإيقاف الطارئ، وحماية الآلات، ومنطق التعشيق للمعدات الثقيلة. كما تناسب الوحدة صناعات العمليات عالية المخاطر مثل النفط والغاز، حيث تتطلب حلقات السلامة سلوكًا حتميًا. وتعتمد منشآت توليد الطاقة عليها أيضًا للإشراف على التسلسلات الحرجة بأداء SIL 3. بالإضافة إلى ذلك، تستخدم أنظمة الأتمتة البحرية الوحدة لتنفيذ إجراءات الإيقاف الآمن وحماية الآلات الأساسية.

الدعم والصيانة

تستفيد فرق الصيانة من أدوات التشخيص لدى ABB، التي تحدد بسرعة مشكلات الإعداد أو أجهزة المجال. وعلاوة على ذلك، تدعم الوحدة إدارة إصدارات البرامج الثابتة، مما يساعد المشغلين على الحفاظ على الامتثال وإمكانية التتبع أثناء عمليات تدقيق السلامة. وتوفر شبكة خدمات ABB العالمية توافرًا طويل الأمد ودعمًا طوال دورة الحياة للتطبيقات demanding.

الأسئلة الشائعة

س: هل يمكن تشغيل SM560-S مع وحدات تحكم AC500 القياسية؟ نعم، فهي تتكامل بسلاسة مع وحدات AC500-S ووحدات AC500 القياسية ضمن البنى المختلطة.

س: هل تدعم الوحدة وحدات الإدخال والإخراج التوسعية؟ نعم، فهي تدعم مجموعة وحدات الإدخال والإخراج للسلامة AC500-S بالكامل، بالإضافة إلى وحدات أخرى وفقًا لتصميم النظام.

س: ما البرنامج المطلوب للبرمجة؟ تستخدم الوحدة برنامج ABB Automation Builder مع CODESYS V2/V3 للبرمجة المعتمدة للسلامة.

س: هل تناسب SM560-S البيئات القاسية؟ نعم، فقد صُممت للظروف الصناعية وتتوافق مع المعايير البيئية ذات الصلة.

س: ما شهادات السلامة المتضمنة؟ إنها معتمدة حتى SIL 3 وفقًا للمعيار IEC 61508.
