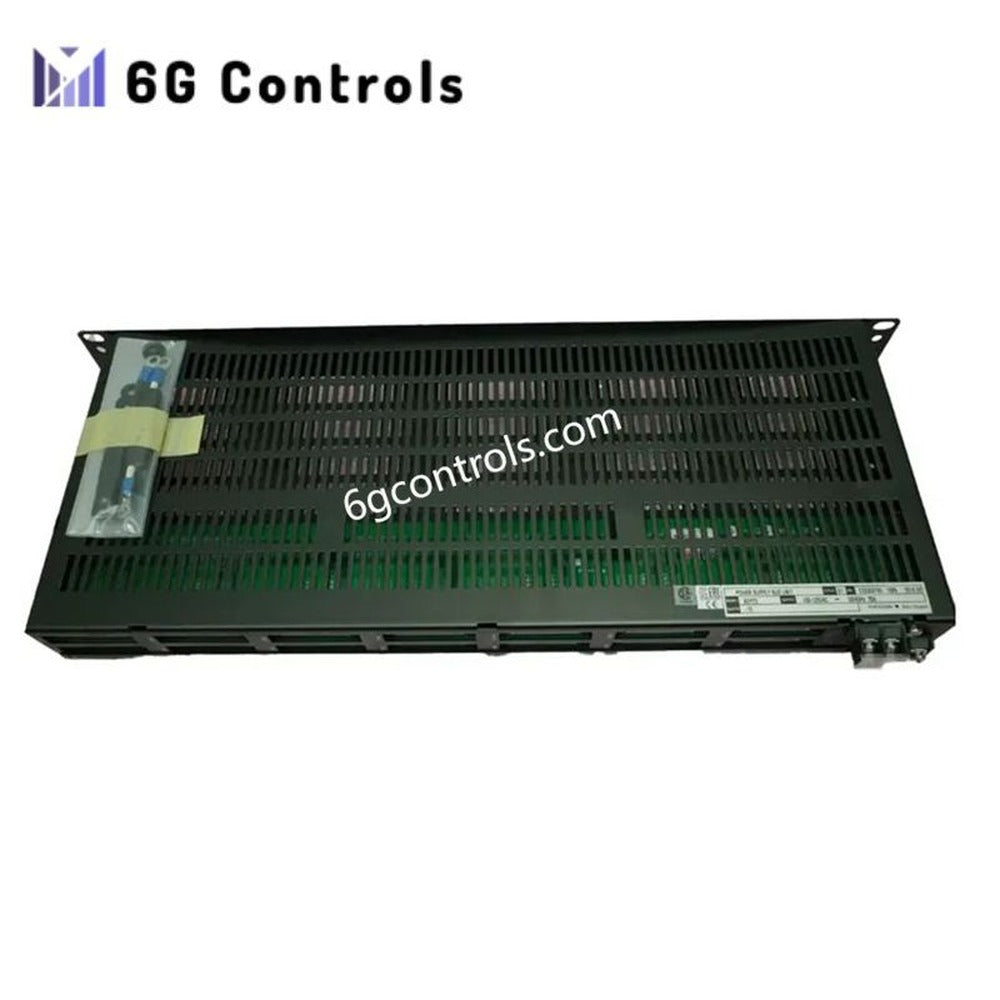

AEP7D-25 | يوكوجاوا | وحدة ناقل إمداد الطاقة الرئيسي

نظرة عامة على المنتج

Yokogawa AEP7D-25 هي وحدة ناقل إمداد طاقة رئيسية مصممة لأنظمة التحكم الموزعة من Yokogawa. وتعمل كعمود فقري مركزي لتوزيع طاقة التيار المستمر داخل خزائن التحكم، إذ توفر طاقة مستقرة لوحدات المعالجة المركزية وتجميعات الإدخال/الإخراج والأنظمة الفرعية المرتبطة بها. وقد صُممت الوحدة للتشغيل المستمر والموثوقية طويلة الأمد في البيئات الصناعية القاسية.

وباعتبارها جزءًا من عائلة ناقلات الطاقة AEP7D، يركز هذا الطراز على سعة تيار عالية، وضوضاء كهربائية منخفضة، والتوافق مع بنيات الطاقة الاحتياطية الشائعة في أنظمة التحكم ذات الأهمية الحرجة.

خصائص التصميم والفوائد الهندسية

توزيع مستقر للطاقة

تستخدم AEP7D-25 بنية توزيع قائمة على ناقل لتوصيل جهد تيار مستمر منظم إلى وحدات متعددة، مع تقليل تعقيد التوصيلات. وتساعد دوائر الترشيح والكبت الداخلية على تقليل تموج الجهد والتداخل الكهرومغناطيسي، مما يضمن التشغيل الموثوق للإلكترونيات الحساسة الخاصة بالتحكم.

الحماية وسلامة النظام

تتضمن كل قناة خرج حماية من زيادة التيار وقصر الدائرة. وفي حال حدوث عطل، تعزل الوحدة الدائرة المتأثرة تلقائيًا وتعيد الطاقة بمجرد عودة الظروف إلى طبيعتها، مما يقلل خطر الأعطال المتسلسلة.

التوافق مع الأنظمة الاحتياطية

Yokogawa AEP7D-25 مصممة للعمل ضمن تكوينات الطاقة المزدوجة أو الاحتياطية. وهذا يجعلها مناسبة لتركيبات أنظمة التحكم الموزعة (DCS) عالية التوافر، حيث يُعد التشغيل المتواصل متطلبًا أساسيًا للنظام.

المواصفات الفنية

الخصائص الكهربائية

• طاقة الإدخال
  • 100–240 فولت تيار متردد، 50/60 هرتز
  • تدعم بعض تكوينات النظام إدخال 24 فولت تيار مستمر
• جهود الخرج
  • 5 فولت تيار مستمر
  • 24 فولت تيار مستمر
• أقصى تيار خرج
  • حتى نحو 20 أمبير لكل ناقل طاقة، بحسب توزيع حمل النظام
• التموج والضوضاء
  • تصميم منخفض التموج مناسب لوحدات التحكم الدقيقة ووحدات الإدخال/الإخراج

الظروف البيئية

• درجة حرارة التشغيل: من 0 إلى 55 °C
• درجة حرارة التخزين: من –20 إلى 70 °C
• الرطوبة النسبية: 5–95%، دون تكاثف

بيانات التركيب والخصائص الميكانيكية

• طريقة التركيب: تركيب على حامل بعرض 19 بوصة في خزائن أنظمة التحكم الموزعة
• الأبعاد: 482.6 × 43.6 × 187 مم
• الوزن: 1.8 كجم

المعايير والتوافق

• متوافقة مع معايير IEC وEN للتوافق الكهرومغناطيسي والسلامة
• متوافقة بالكامل مع بنى الطاقة والإدخال/الإخراج لأنظمة التحكم الموزعة من Yokogawa

التطبيقات النموذجية

سيناريوهات التطبيق

• أنظمة التحكم في العمليات النفطية والغازية
• مصانع البتروكيماويات والمعالجة الكيميائية
• أنظمة التحكم في توليد الطاقة والمرافق
• منشآت التصنيع واسعة النطاق والإنتاج المستمر

الأسئلة الشائعة

السؤال 1: هل تدعم AEP7D-25 تكوينات الطاقة الاحتياطية؟

نعم. صُممت الوحدة للتكامل مع بنيات إمداد الطاقة المزدوجة أو الاحتياطية لأنظمة التحكم الموزعة عالية التوافر.

السؤال 2: ما أنواع الوحدات التي تعمل بالطاقة من وحدة الناقل هذه؟

توفر توزيع طاقة التيار المستمر لوحدات المعالجة المركزية ووحدات الإدخال/الإخراج والأنظمة الفرعية ذات الصلة بأنظمة التحكم الموزعة.

السؤال 3: هل تناسب AEP7D-25 الإلكترونيات الحساسة للضوضاء؟

نعم. إذ يجعل خرجها منخفض التموج ومرشحها الداخلي مناسبين للأنظمة ذات متطلبات جودة الطاقة الصارمة.
