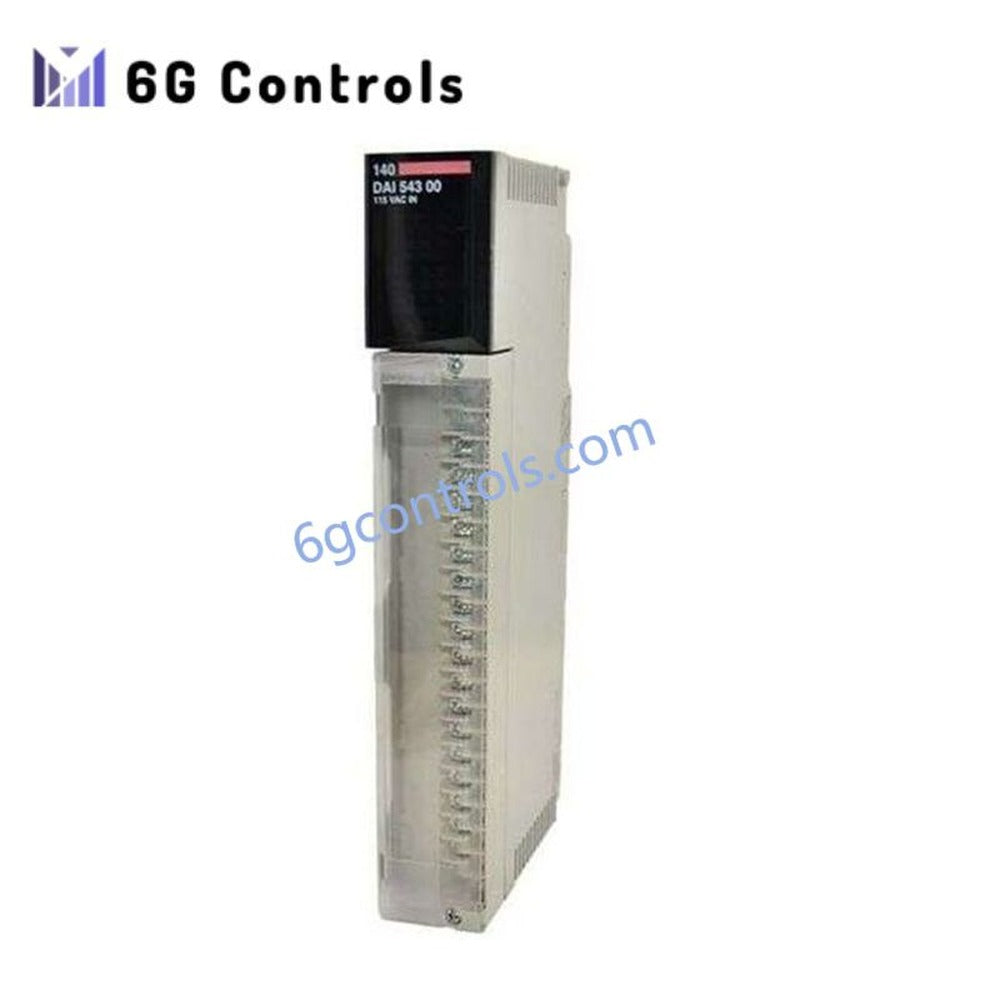

وحدة إدخال تيار متردد Quantum ‏Schneider Electric 140DAI54300

وصف المنتج

الـ 140DAI54300 من Schneider Electric هي وحدة إدخال رقمية للتيار المتردد، مثبتة على الرف، ومصممة لمنصة PLC ‏Modicon Quantum. وتوفر اكتسابًا موثوقًا لإشارات المجال بجهد 115 V AC عبر 16 مدخلًا، منظمةً في مجموعتين من القنوات المعزولة كهربائيًا.

يعزز هذا التكوين متانة النظام من خلال تقليل التداخل بين مجموعات الإدخال مع الحفاظ على اكتشاف ثابت للإشارات في ظروف الطاقة الصناعية المتقلبة. وقد صُممت الوحدة للتطبيقات التي تتطلب مراقبة موثوقة لمدخلات التيار المتردد، واستجابة سريعة للتبديل، وعزلًا كهربائيًا قويًا.

الـ 140DAI54300 تتكامل مع أنظمة Quantum القديمة وتدعم بيئات البرمجة الشائعة مثل Unity Pro وConcept وProWORX 32. وعلى الرغم من إيقافها للتركيبات الجديدة، فإنها تظل مكوّنًا مهمًا لصيانة أنظمة الأتمتة الحالية وخدمتها.

المواصفات الفنية الرئيسية

• طراز المنتج: 140DAI54300
• نوع المنتج: وحدة إدخال رقمية للتيار المتردد
• المنصة: Modicon Quantum
• قنوات الإدخال: 16 (مقسمة إلى مجموعتين معزولتين)
• جهد الإدخال المقنن: 115 V AC
• نطاق التردد: 47–63 Hz
• تيار الإدخال:
  • 11.1 mA عند 57–63 Hz
  • 13.2 mA عند 47–53 Hz
• حدود مستوى المنطق:
  • 79–132 V AC (57–63 Hz)
  • 85–132 V AC (47–53 Hz)
  • حالة التشغيل:
  • حالة الإيقاف: 0–20 V AC
• ممانعة الإدخال:
  • 12 kΩ سعوي (57–63 Hz)
  • 14.4 kΩ سعوي (47–53 Hz)
• حدود جهد الإدخال القصوى:
  • 132 V بشكل مستمر
  • 156 V لمدة 10 ثوانٍ
  • 200 V لدورة واحدة
• تيار التسرب: ≤ 2.1 mA
• زمن الاستجابة:
  • من الإيقاف إلى التشغيل: 0.75–4.9 ms لكل دورة تيار متردد
  • من التشغيل إلى الإيقاف: 7.3–12.3 ms
• تصنيفات العزل:
  • بين مجموعات القنوات: 1780 Vrms (لمدة دقيقة واحدة)
  • بين مجموعات الإدخال واللوحة الخلفية: 1780 Vrms (لمدة دقيقة واحدة)
• استهلاك تيار اللوحة الخلفية: 180 mA
• تبديد الطاقة: 5.5 W
• مؤشرات الحالة:
  • مصباح LED أخضر لنشاط الوحدة
  • مصباح LED أحمر للإشارة إلى الأعطال
  • 16 مصباح LED أخضرًا لحالة كل مدخل على حدة
• نوع التثبيت: تثبيت على الرف (هيكل Quantum)
• تنسيق الوحدة: قياسي
• الوزن: 0.3 kg

البيانات البيئية وبيانات الامتثال

• درجة حرارة التشغيل: من 0°C إلى 60°C
• درجة حرارة التخزين: من -40°C إلى 85°C
• الرطوبة النسبية: حتى 95% (دون تكاثف)
• أقصى ارتفاع للتشغيل: 5000 m
• الشهادات: UL 508، CSA C22.2 No.142، FM Class I Division 2، cUL، CE
• المناعة الكهرومغناطيسية:
  • التفريغ الكهروستاتيكي: 4 kV بالتلامس، 8 kV عبر الهواء
  • المناعة ضد الإشعاع: 10 V/m (80–2000 MHz)

مجالات التطبيق

• أنظمة الطاقة والكهرباء
• صناعات العمليات (النفط والغاز والمواد الكيميائية)
• معالجة المياه والمرافق
• خطوط أتمتة التصنيع
• صيانة أنظمة PLC القديمة

الأسئلة الشائعة

س: ما ميزة وجود مجموعتي إدخال؟ أ: يؤدي تقسيم المدخلات إلى مجموعتين معزولتين إلى تقليل التداخل الكهربائي وتحسين موثوقية النظام، خاصةً في البيئات التي تضم مصادر إشارات مختلطة.

س: هل يمكن استخدام هذه الوحدة في مشاريع الأتمتة الجديدة؟ أ: لا يُنصح باستخدامها في التصميمات الجديدة بسبب إيقاف إنتاجها. ويُوصى بالترحيل إلى منصة Modicon X80.

س: هل هي متوافقة مع رفوف Quantum الحالية؟ أ: نعم، الوحدة متوافقة بالكامل مع لوحات التوصيل الخلفية القياسية Modicon Quantum، وتتكامل دون الحاجة إلى تعديلات إضافية على الأجهزة.
