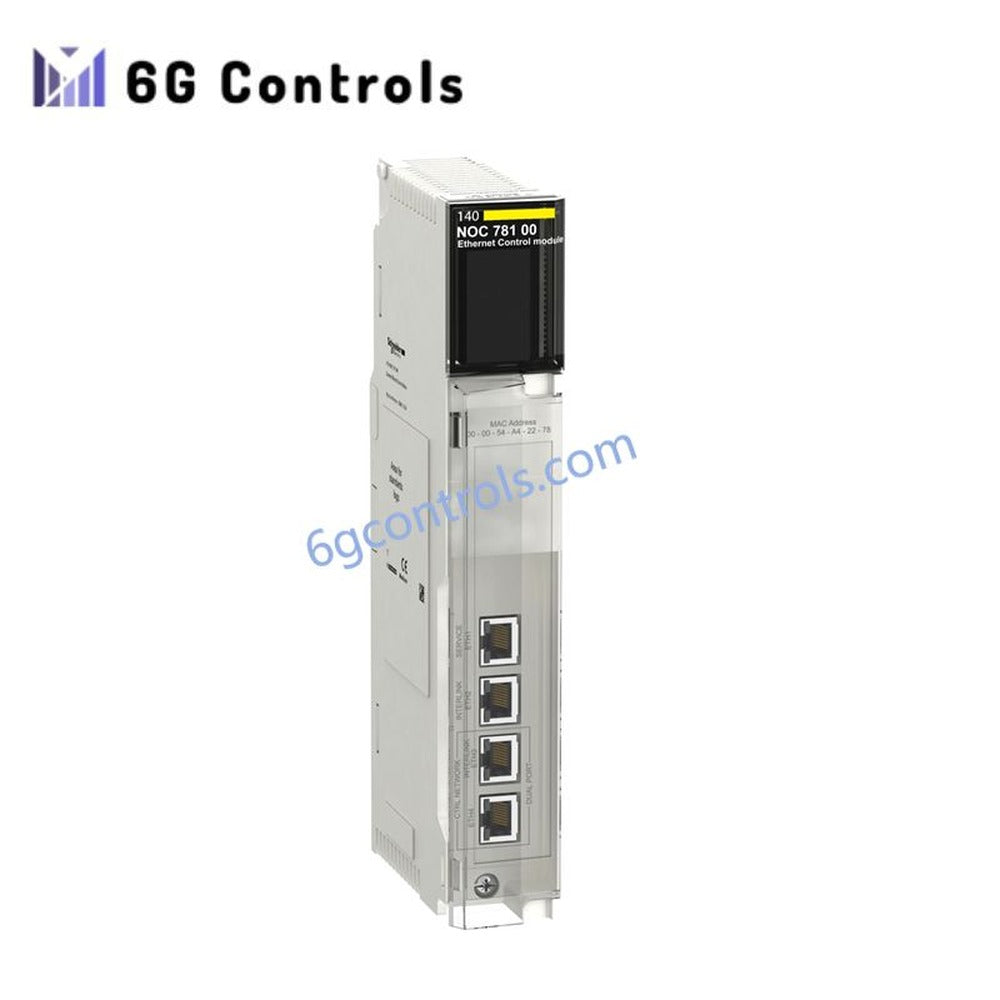

وحدة تحكم Ethernet لـ Quantum Schneider Electric 140NOC78100
مخزون منخفض: تبقّى 10
- Manufacturer: Schneider
- Product No.: 140NOC78100
- Country of origin: فرنسا
- Product Type: وحدة تحكم Ethernet لـ Quantum
- Condition: جديد تمامًا
- Payment: تحويل بنكي/ويسترن يونيون
- Weight: 0.345 kg
- Dimensions: 31.5 × 16.5 × 5.0 cm
- Shipping port: شيامن
- Warranty: 12 شهرًا
تعذّر تحميل مدى توفّر الاستلام
سيتم إشعارك عبر البريد الإلكتروني عند توفر هذا المنتج
- الوصف
- Reviews
- الشحن والدفع
نظرة عامة
Schneider Electric 140NOC78100 وحدة تحكم إيثرنت هي وحدة اتصالات عالية الأداء طُوّرت لمنصة أتمتة Modicon Quantum. وتمكّن أنظمة PLC وشبكات الإدخال والإخراج الموزعة وهياكل SCADA وتكامل التحكم على مستوى المصنع من الاتصال الحتمي عبر إيثرنت الصناعي باستخدام بروتوكولي Modbus TCP وEtherNet/IP.
تجمع هذه الوحدة بين وظائف التوجيه والتبديل والتشخيص وإدارة الشبكة ضمن وحدة واحدة لمنصة Quantum. وقد صُممت للتشغيل الصناعي المستمر، وتدعم هياكل إيثرنت المتكررة، والتشخيص المضمّن المستند إلى الويب، وخدمات المراسلة المتقدمة لبيئات الأتمتة الحديثة.
تم إيقاف طراز 140NOC78100 رسميًا من قِبل Schneider Electric في 31 ديسمبر 2018، مع توفر دعم الخدمات الفنية حتى 31 ديسمبر 2026. وتوصي Schneider Electric باستخدام BMENOC0321 من Modicon M580 كبديل للترحيل.
الميزات الرئيسية
- وحدة تحكم إيثرنت صناعية لأنظمة Modicon Quantum
- يدعم اتصالات Modbus TCP وEtherNet/IP
- مبدّل إيثرنت مدمج ذو 4 منافذ
- وظيفة موجّه إيثرنت مضمّنة
- منافذ إيثرنت بسرعة 10/100 ميغابت في الثانية مع تفاوض تلقائي
- اتصال شبكي بالازدواج الكامل
- دعم التكرار بوضع الاستعداد الساخن
- خادم ويب مضمّن للتشخيص والتهيئة
- دعم طوبولوجيا الحلقة المتكررة والحلقة المتسلسلة
- إمكانية إرسال تنبيهات SMTP وإشعارات البريد الإلكتروني
- دعم جودة الخدمة (QoS) وإدارة شبكة SNMP
- التوافق مع رسائل CIP الصريحة والضمنية
- دعم خادم DHCP/BootP
- تكامل بروتوكول شجرة الامتداد السريع (RSTP)
المواصفات الفنية
| المواصفات | التفاصيل |
|---|---|
| العلامة التجارية | Schneider Electric |
| عائلة المنتجات | Modicon Quantum |
| رقم الطراز | 140NOC78100 |
| نوع المنتج | وحدة تحكم إيثرنت |
| سلسلة وحدات المعالجة المركزية المتوافقة | 140CPU6xxxx |
| بروتوكولات الاتصال | Modbus TCP، EtherNet/IP |
| واجهة إيثرنت | RJ45 10BASE-T/100BASE-TX |
| سرعة نقل البيانات | 10/100 ميغابت في الثانية |
| وضع التبادل | ازدواج كامل |
| الحد الأقصى للاتصالات | 64 |
| مبدّل مضمّن | مبدّل إيثرنت ذو 4 منافذ |
| موجّه مضمّن | نعم |
| تكرار الشبكة | بنية التكرار بالتبديل السريع |
| الطوبولوجيات المدعومة | حلقة مكررة، حلقة متسلسلة |
| خادم الويب | مضمّن |
| خدمات الشبكة | DHCP، BootP، SNMP، QoS، RSTP، NTP |
| خدمات إرسال الرسائل | إرسال رسائل CIP الصريحة، وإرسال رسائل CIP الضمنية |
| وظائف الإشعارات | إشعار البريد الإلكتروني عبر SMTP |
| تنسيق التركيب | وحدة Quantum قياسية |
| مصدر الطاقة | مصدر طاقة الحامل للوحة الخلفية |
| تصنيف الحماية | IP20 |
| درجة حرارة التشغيل | من 0°م إلى 60°م |
| الرطوبة النسبية | من 10% إلى 95% دون تكاثف |
| الشهادات | CE، UL 508، CSA، FM الفئة 1 القسم 2، LR، GOST |
| الوزن | 0.345 كجم |
مؤشرات LED للحالة
تتضمن اللوحة الأمامية مؤشرات LED مخصصة للتشخيص والمراقبة اللحظية لحالات الوحدة والشبكة:
- نشاط اتصال الناقل
- جاهزية التكوين
- حالة تشغيل الوحدة
- حالة اتصال شبكة Ethernet
- تشخيصات شبكة الأجهزة
- تشخيصات شبكة الإدخال/الإخراج الموزعة
البديل الموصى به
توصي شنايدر إلكتريك بالترحيل من 140NOC78100 إلى موجّه التحكم عبر Ethernet من سلسلة Modicon M580، BMENOC0321، للاستفادة من بنى الأنظمة المحدّثة والدعم طويل الأمد للمنصة.
التطبيقات النموذجية
الـ 140NOC78100 تُستخدم وحدة التحكم عبر Ethernet على نطاق واسع في:
- أنظمة أتمتة العمليات
- شبكات اتصالات Ethernet الصناعية
- بنى PLC الموزعة
- محطات معالجة المياه ومياه الصرف الصحي
- منشآت توليد الطاقة
- التحكم في عمليات النفط والغاز
- خطوط أتمتة التصنيع
- تكامل شبكات SCADA وHMI
الأسئلة الشائعة
هل لا يزال الطراز 140NOC78100 متاحًا من شنايدر إلكتريك؟
أُوقف إنتاج الوحدة منذ عام 2018، ولا تتوفر عمومًا إلا من خلال مخزونات الفائض أو مورّدي أتمتة صناعية متخصصين.
ما بروتوكولات الاتصال التي تدعمها الوحدة؟
تدعم الوحدة بروتوكولي Ethernet الصناعيين Modbus TCP وEtherNet/IP.
هل تدعم الوحدة تكرار الشبكة؟
نعم. إن 140NOC78100 يدعم التكرار بالتبديل السريع، وطوبولوجيا الحلقة المكررة، وتكوينات Ethernet المتسلسلة.
ما البديل للطراز 140NOC78100؟
توصي شنايدر إلكتريك بموجّه التحكم عبر Ethernet من Modicon M580، BMENOC0321، كبديل للترحيل.
الدفع: تحويل مصرفي (T/T)، ويسترن يونيون.
ميناء الشحن: شيامن.
مدة التجهيز: عادةً من يوم إلى 3 أيام عمل بعد تأكيد الدفع (وفقًا لتوافر المخزون).
التوصيل worldwide: نشحن قطع الأتمتة الصناعية إلى العملاء حول العالم. تُدرج تكلفة الشحن ضمن عرض السعر الخاص بطلب عرض الأسعار (RFQ).
