وحدة التحكم في مشغّل موضّع الصمام الرقمي من Woodward، 8200-188

نظرة عامة على المنتج

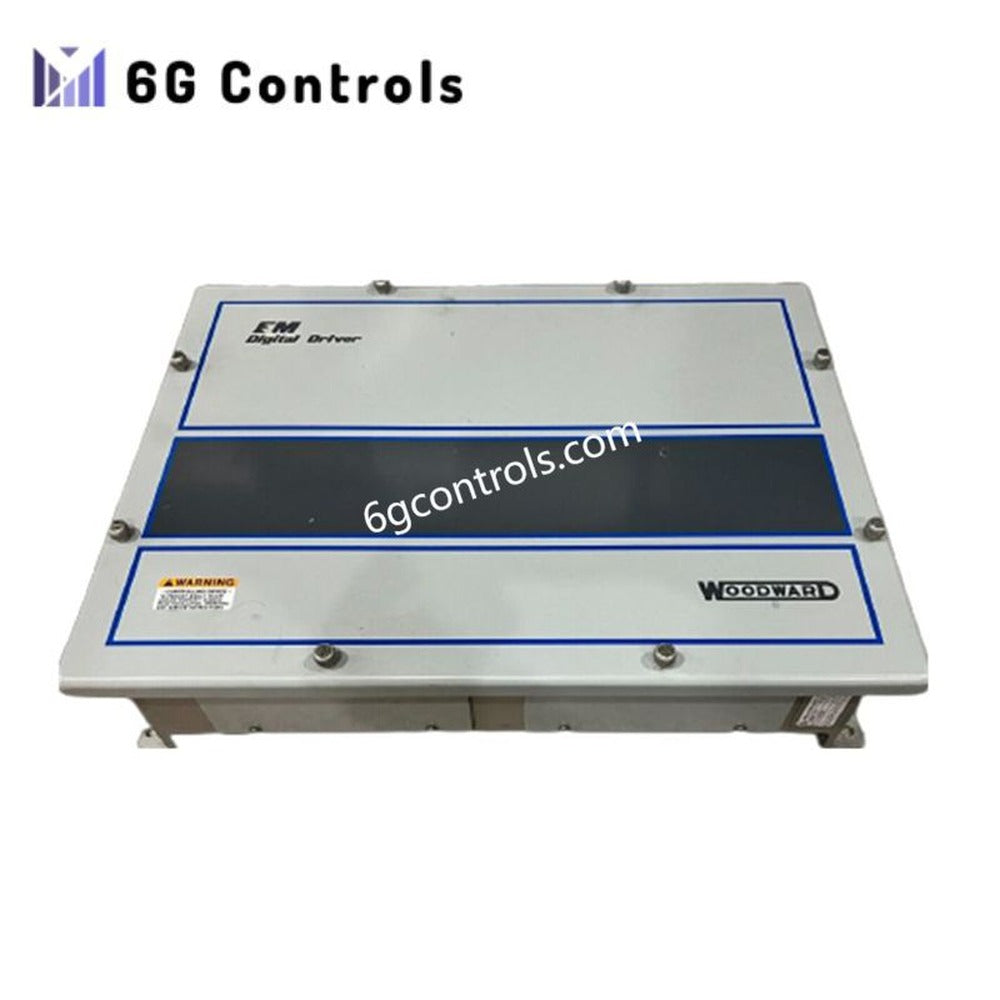

يُعد 8200-188 من Woodward مموضع صمام رقميًا عالي الأداء ووحدة قيادة مشغل كهربائي، وقد صُمم للتحكم الدقيق في حركة أنظمة الصمامات المُدارة بالمحركات. صُممت هذه الوحدة للتشغيل الصناعي الشاق، وتجمع بين التحكم في الموضع ضمن حلقة مغلقة، ومعالجة التغذية الراجعة عالية الدقة، والتشخيصات المتقدمة لضمان تشغيل مستقر وقابل للتكرار للصمامات ضمن نطاق تشغيل واسع.

يدعم المتحكم كلاً من مشغلات عزم الزاوية المحدودة ومحركات التيار المستمر عديمة الفُرش، مما يجعله مناسبًا لتطبيقات التوربينات والتحكم في العمليات والطاقة، حيث تكون الدقة وزمن الاستجابة عاملين حاسمين.

الخصائص التقنية الرئيسية

• نوع التحكم: مموضع صمام رقمي / مشغل محرك كهربائي
• جهد التغذية المقنن: 125 VDC
• القدرة القصوى الناتجة: 5 kW بشكل مستمر
• درجة الحماية: IP30 (للبيئات المُثبتة على اللوحات)
• الأبعاد: 261 mm × 173 mm × 57 mm
• الوزن: 2.6 kg
• التصنيف البيئي: نطاق درجات حرارة محيطة صناعية
• تصنيف المطابقة: غير حاصل على SIL، أمريكا الشمالية

واجهات التحكم والاتصالات

• مداخل أوامر قابلة للتهيئة، بما في ذلك 4–20 mA و0–5 VDC وPWM وCANopen
• واجهة Ethernet تدعم الاتصالات والتهيئة القائمة على EGD
• مداخل ومخارج عبر كتلة أطراف للتوصيلات الميدانية الرقمية والتناظرية
• تغذية راجعة للموضع قائمة على المُحلِّل الدوار لتحقيق دقة التحكم ضمن حلقة مغلقة

توافق المشغلات والمحركات

صُمم 8200-188 للتكامل المباشر مع تقنيات المحركات من Woodward، بما في ذلك:

• مشغلات عزم الزاوية المحدودة (LAT)
• محركات كهربائية بالتيار المستمر عديمة الفُرش (BLDC)

يتيح هذا التوافق تحكمًا دقيقًا في العزم والموضع دون الحاجة إلى إلكترونيات قيادة خارجية.

أداء التحكم والتشخيصات

• تحكم PID تكيفي مع ضبط تلقائي لتحقيق تموضع مستقر تحت الأحمال المتغيرة
• التقاط داخلي عالي السرعة للبيانات لتقييم الأداء واستكشاف الأعطال وإصلاحها
• مراقبة مستمرة لحالة المشغل وانحراف الموضع وحالة وحدة القيادة
• استجابة حتمية لتحقيق تموضع سريع للصمام وقابلية عالية للتكرار

التركيب والتشغيل

صُمم المتحكم للتركيب داخل الخزائن أو على اللوحات في البيئات المحمية. وتُجرى التهيئة والتشغيل الأولي عبر Ethernet أو الواجهات المحلية، مما يقلل وقت الإعداد ويبسط أعمال الصيانة. وتركز البنية الداخلية على الموثوقية طويلة الأمد وسهولة الخدمة.

مجالات التطبيق النموذجية

• تموضع صمامات التوربينات البخارية والغازية في أنظمة توليد الطاقة
• التحكم في التدفق والضغط في مرافق إنتاج النفط والغاز وضغطهما
• تشغيل صمامات العمليات في مصانع المواد الكيميائية والبتروكيميائية
• التحكم في الصمامات المُدارة بالمحركات في أنظمة معالجة المياه وتوزيعها

الأسئلة الشائعة

ما نوع التغذية الراجعة التي يتطلبها المتحكم تعمل الوحدة باستخدام تغذية راجعة للموضع قائمة على المُحلِّل الدوار، وتُزوَّد بها مباشرةً من المشغل أو مجموعة الصمام.

هل يُعد 8200-188 مناسبًا للأنظمة ذات الوظائف instrumented للسلامة لا. فهذا الطراز مصنف على أنه غير حاصل على SIL، ومخصص لتطبيقات التحكم القياسية.

هل يمكن تغيير إشارة التحكم بعد التركيب نعم. يمكن تهيئة أنواع إشارات الإدخال برمجيًا، مما يتيح تكييفها مع بنى تحكم مختلفة.
