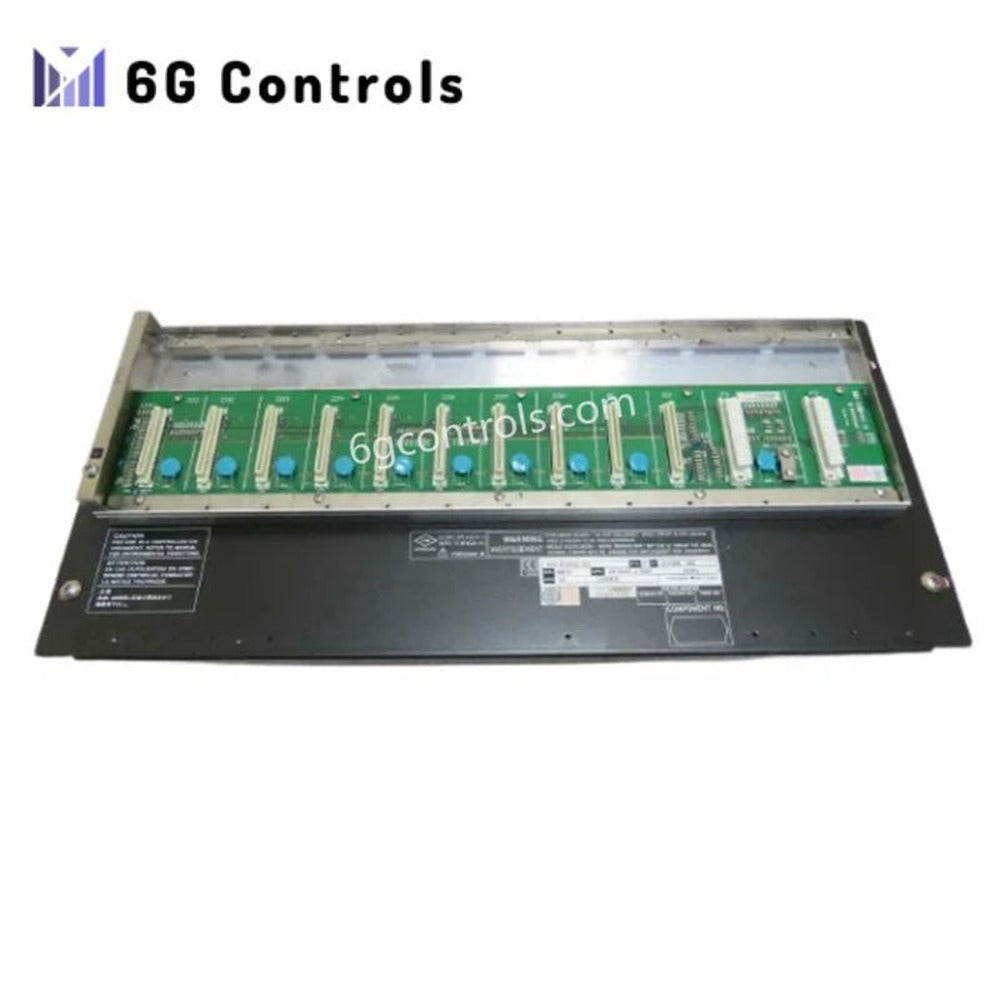

Yokogawa ANB10D-410 ESB Bus Node Unit High Quality

نظرة عامة

إن وحدة Yokogawa ANB10D-410 هي وحدة عقدة ناقل ESB قابلة للتركيب في حامل، وتُستخدم في أنظمة التحكم CENTUM VP. وتعمل كبوابة اتصال وموزّع طاقة لوحدات الإدخال/الإخراج. وتعزّز هذه الوحدة موثوقية النظام من خلال دخل طاقة مزدوج التكرار، وتدعم تهيئات قابلة للتوسّع في تطبيقات الأتمتة الصناعية بالغة الأهمية.

المواصفات الفنية

• رقم الطراز: ANB10D-410
• الشركة المصنّعة: شركة يوكوجاوا إلكتريك
• نوع المنتج: وحدة عقدة ناقل ESB

خيارات مصدر الطاقة

• 100–120 V AC
• 220–240 V AC
• 24 V DC

استهلاك الطاقة

• 100–120 V AC: 200 فولت أمبير / 120 واط
• 220–240 V AC: 230 فولت أمبير / 120 واط
• 24 V DC: 5.5 أمبير

التركيب والأبعاد

• التركيب: قابل للتركيب في حامل مقاس 19 بوصة
• الوزن: حوالي 10 كجم (يشمل 8 وحدات إدخال/إخراج)
• درجة الحماية: IP20 (للاستخدام الداخلي)

الظروف البيئية

• درجة حرارة التشغيل: من ‎-20°C إلى ‎+60°C
• درجة حرارة التخزين: من ‎-30°C إلى ‎+80°C
• الرطوبة: تصل إلى 95% رطوبة نسبية (دون تكاثف)

الاتصالات

• البروتوكول: ناقل ESB (الناقل التسلسلي المحسّن)
• الواجهة: توصل وحدات الإدخال/الإخراج بوحدة FCU

تفاصيل رمز التهيئة

• 4مصدر طاقة مزدوج التكرار
• 1دخل تيار متردد 100–120 فولت
• 0النوع الأساسي (بدون حماية من الانفجار)
