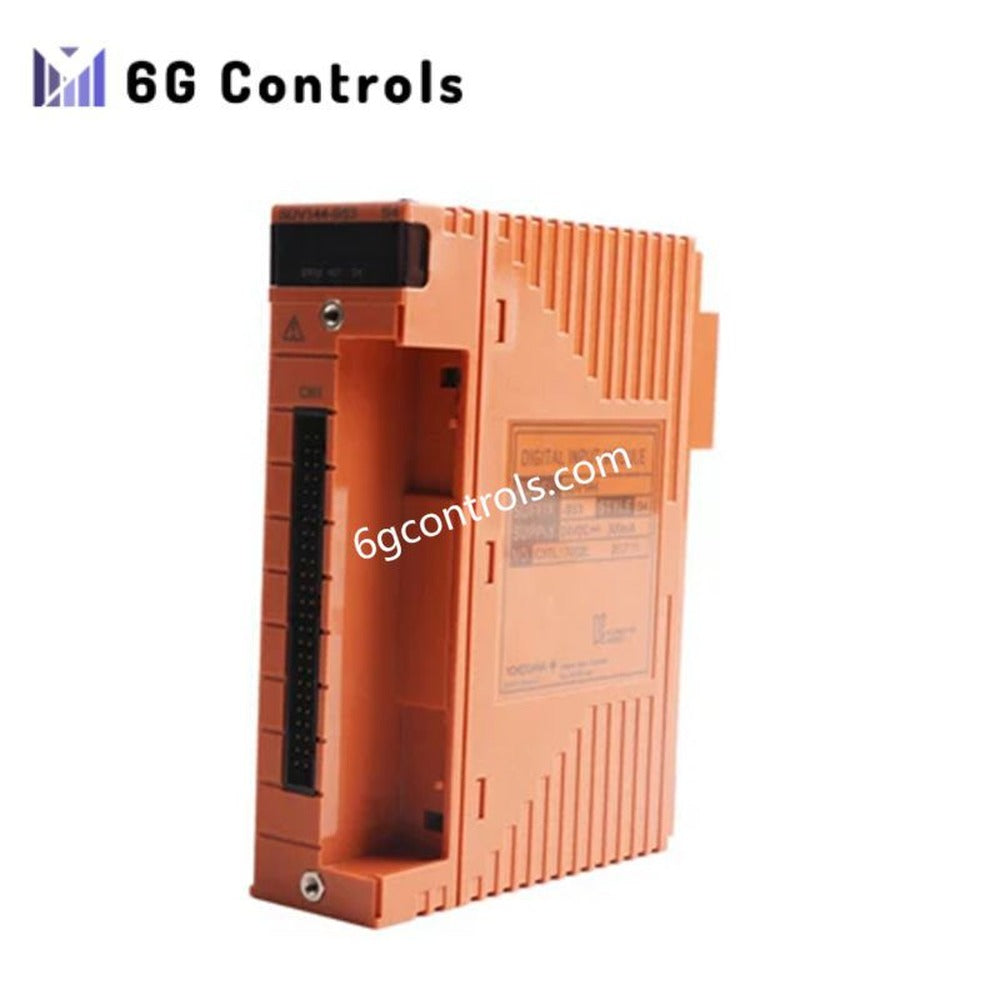

وحدة إدخال رقمية معزولة ذات 16 قناة Yokogawa SDV144-S53/B4D00

وصف المنتج

صُممت وحدة الإدخال الرقمية SDV144-S53/B4D00 من Yokogawa لاقتناء إشارات الحقل المنفصلة بشكل موثوق في بنيات التحكم المرتبطة بالسلامة والمهام الحرجة. وقد صُممت للاستخدام ضمن منصات Yokogawa للسلامة وأتمتة العمليات، وتضمن هذه الوحدة الكشف المستقر عن مدخلات التلامس الجاف مع الحفاظ على عزل كهربائي صارم بين القنوات واللوحة الخلفية للنظام.

تعمل الوحدة من مصدر طاقة خارجي بجهد 24 V DC، وتقبل إشارات دون جهد (تلامس جاف) وتحولها إلى مداخل منطقية قوية مناسبة لأنظمة الأجهزة المخصصة للسلامة وبيئات التحكم في العمليات عالية التوافر. ويركز تصميمها على مقاومة التشويش، وسلوك الاستجابة المتوقع، والاستقرار التشغيلي طويل الأمد في ظل الظروف الصناعية القاسية.

الخصائص التقنية الرئيسية

توفر SDV144-S53/B4D00 ست عشرة نقطة إدخال مستقلة، مع عزل كهربائي لكل نقطة للحد من التداخل بين القنوات ومخاطر حلقات التأريض. وقد حُسّنت دوائر الإدخال لمراقبة التلامس الجاف، بما يضمن تمييزًا موثوقًا بين حالتي التشغيل والإيقاف حتى في التركيبات التي تشهد تشويشًا كهربائيًا.

وقد ضُبط زمن الاستجابة ليتناسب مع تطبيقات السلامة والعمليات، محققًا توازنًا بين التعرف السريع على الإشارة والترشيح لتجنب التشغيل الخاطئ. كما يدعم العزل عالي المتانة العازلة بين توصيلات الحقل والمنطق الداخلي الاستخدام في أنظمة السلامة الخاضعة للتنظيم.

المواصفات الفنية

• الطراز: SDV144-S53/B4D00
• الشركة المصنعة: Yokogawa
• فئة الوحدة: إدخال رقمي
• عدد القنوات: 16 مدخلًا معزولًا
• نوع الإدخال المدعوم: إشارات دون جهد (تلامس جاف)
• مقاومة حالة التشغيل: ≤ 1 kΩ
• مقاومة حالة الإيقاف: ≥ 100 kΩ
• تيار الإدخال الاسمي: حوالي 6 mA عند 24 V DC
• جهد التلامس المقنن: 24 V DC (+20% / −10%)
• الحد الأدنى لتيار التلامس: 10 mA
• جهد التغذية الخارجي: 24 V DC (+20% / −10%)
• متطلب تيار التغذية الخارجي: حوالي 200 mA
• الحد الأقصى المسموح به لجهد الإدخال: 30 V DC (لحظيًا)
• تأخير معالجة إشارة الإدخال: ≤ 40 ms
• جهد تحمل العزل: 2 kV AC لمدة دقيقة واحدة (من الإدخال إلى النظام)
• الأبعاد: 130 × 32.8 × 107.5 mm
• الوزن: 0.36 kg

سيناريوهات الاستخدام

تُستخدم هذه الوحدة عادةً في أنظمة الأجهزة المخصصة للسلامة، ودوائر الإيقاف الطارئ، وأنظمة إدارة المشاعل، ومراقبة دوائر التعشيق الحرجة. وتشمل القطاعات النموذجية إنتاج النفط والغاز، ومعالجة البتروكيماويات، وتوليد الطاقة، والتصنيع الكيميائي واسع النطاق، حيث تُعد معالجة المدخلات الرقمية الحتمية أمرًا أساسيًا.

الأسئلة الشائعة

ما نوع إشارات الحقل التي تقبلها هذه الوحدة؟ وهي مخصصة للإشارات الرقمية ذات التلامس الجاف أو دون جهد، وليست مصممة للمدخلات المزودة بالطاقة أو التي تسحب التيار.

هل يتوفر عزل بين القنوات؟ نعم، كل قناة إدخال معزولة كهربائيًا، مما يقلل قابلية التأثر بالتشويش الكهربائي وأعطال التوصيلات.

هل يمكن استخدامها في تكوينات الأنظمة الاحتياطية؟ تدعم الوحدة الاستخدام في بنيات السلامة والتحكم الاحتياطية عند تركيبها في أنظمة Yokogawa المتوافقة.
