وحدة تحكم رقمية بدرجة الحرارة Yokogawa UT150-RR/RS

وصف المنتج

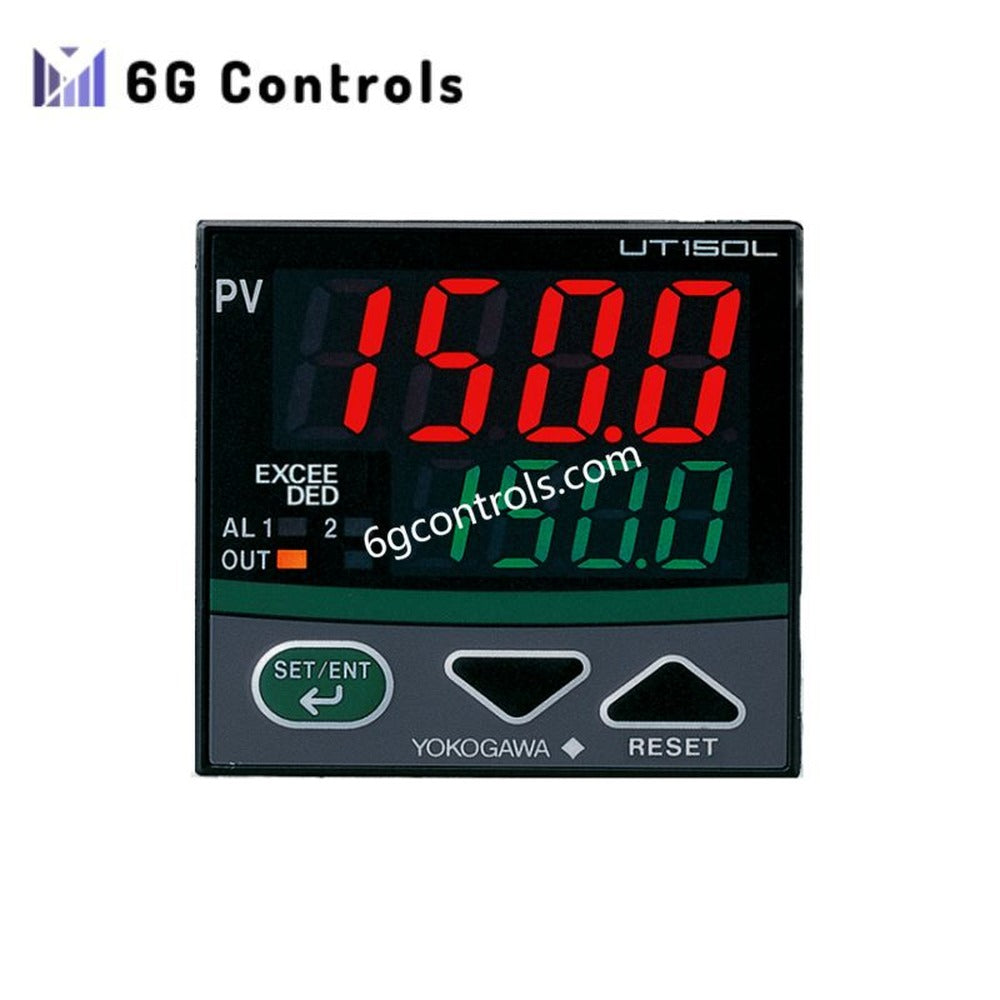

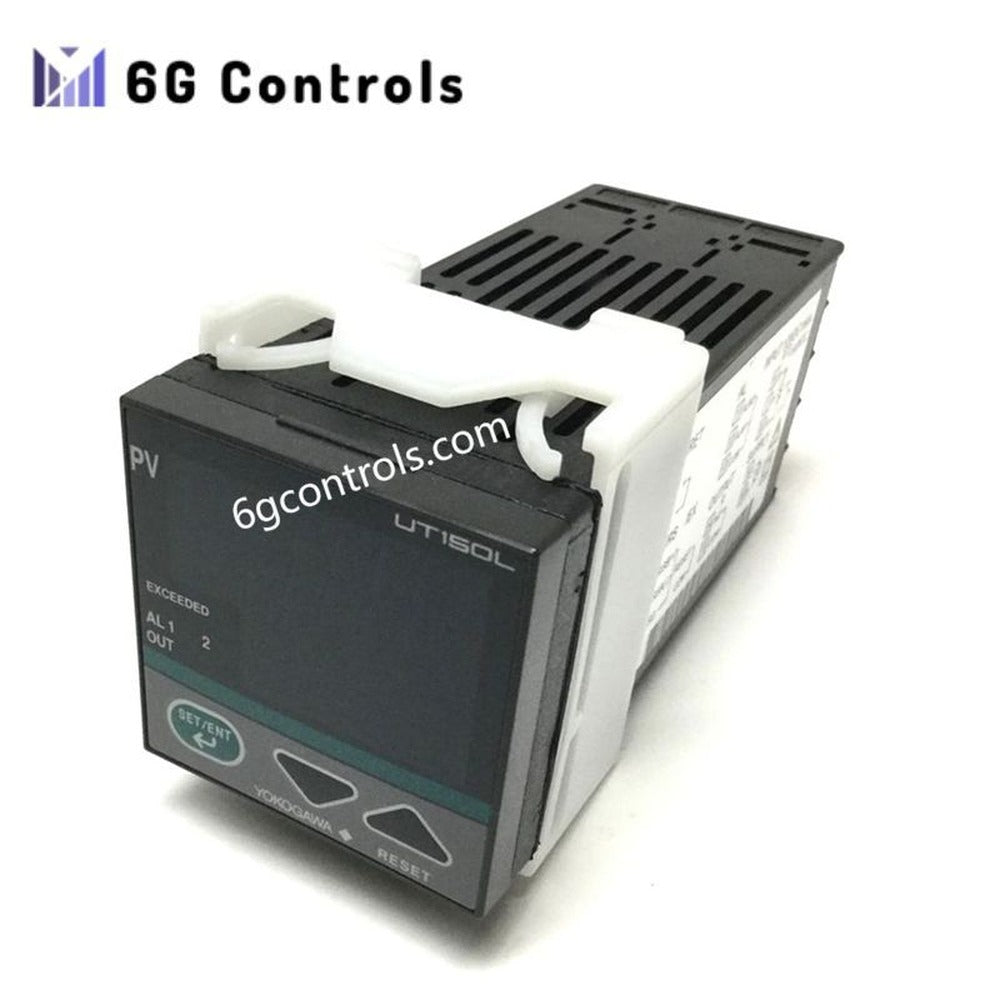

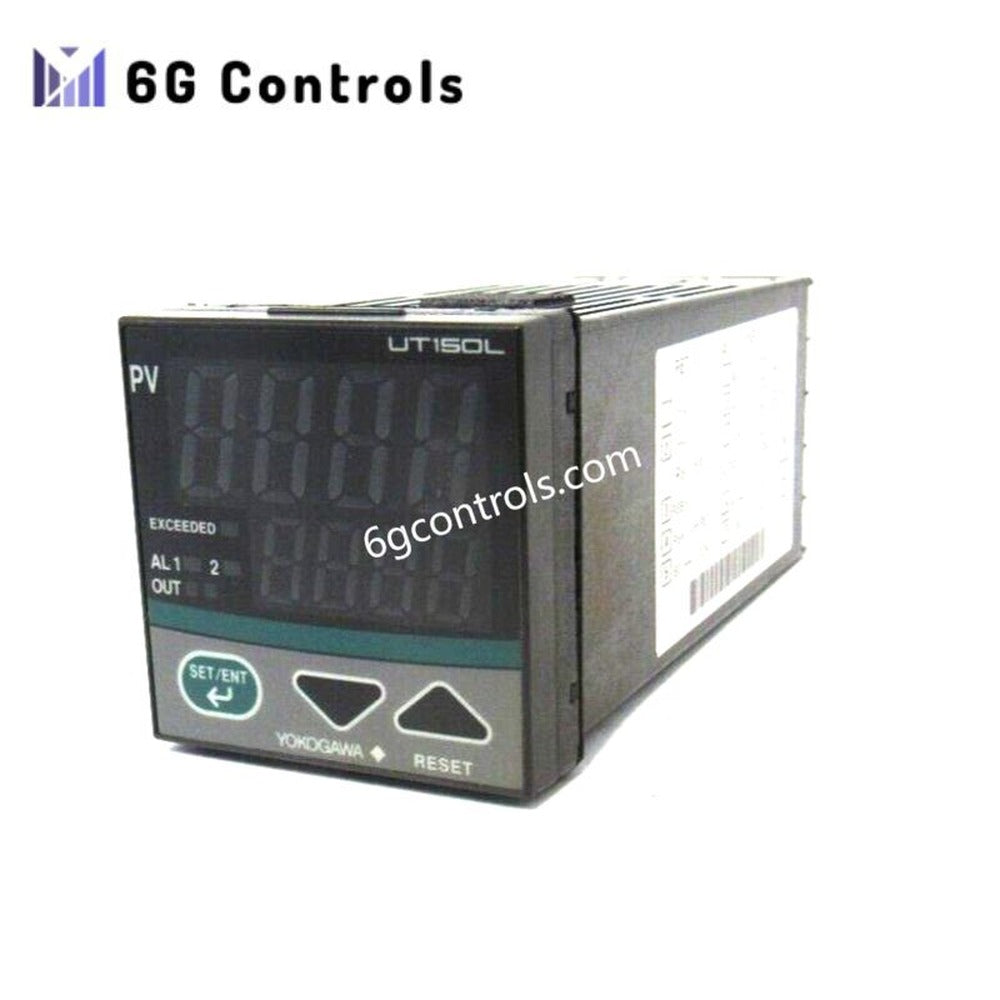

جهاز Yokogawa UT150-RR/RS هو جهاز تحكم رقمي مدمج في درجة الحرارة يُركَّب على اللوحة، وينتمي إلى سلسلة UT100، وقد صُمم لتنظيم درجة الحرارة بموثوقية ضمن حلقة واحدة في أنظمة التسخين والتبريد الصناعية. وبفضل تصميمه لتحقيق دقة قياس عالية وسلوك تحكم مستقر، فهو يدعم مجموعة واسعة من مداخل المستشعرات وتكوينات المخارج، مما يجعله مناسبًا لمختلف بيئات العمليات.

يجمع جهاز التحكم هذا بين خوارزميات PID المتقدمة والضبط التلقائي ومنطق كبح التجاوز، مما يضمن استجابة سريعة وأدنى انحراف في درجة الحرارة أثناء بدء التشغيل أو تغيرات الحمل. ويتيح غلافه بمقاس 1/16 DIN تركيبه في لوحات التحكم محدودة المساحة، مع الحفاظ على وضوح عرض كلٍّ من قيمة العملية والقيمة المضبوطة.

الخصائص الرئيسية

يدمج Yokogawa UT150-RR/RS وظائف القياس والتحكم ومعالجة الإنذارات والاتصال في وحدة مدمجة واحدة. وتتميز اللوحة الأمامية بمانعية تسرب وفق IP65، مما يدعم استخدامه في المناطق الصناعية المليئة بالغبار أو المعرضة لرذاذ السوائل. ويتيح اتصال RS-485 ربطه بوحدات PLC وواجهات HMI وأنظمة الإشراف للمراقبة المركزية وإدارة المعلمات.

المواصفات الفنية

الطراز: UT150-RR/RS السلسلة: Yokogawa UT100 نوع التحكم: تحكم بدرجة الحرارة بحلقة واحدة

وظائف التحكم

• تحكم PID مع الضبط التلقائي
• وضع تحكم تشغيل/إيقاف
• تشغيل بالتسخين أو التبريد
• منطق تحكم لكبح التجاوز

إشارات الدخل

• المزدوجات الحرارية: K، J، T، E، N، R، S، B، L، U، PL-II
• المقاومات الحرارية: Pt100، JPt100
• مداخل جهد تيار مستمر: 0–100 mV، −10 إلى 20 mV، 0.4–2 V، 1–5 V، 0–10 V

المخارج

• خرج تلامس مرحل
• خرج نبضة جهد لتشغيل SSR
• خرج تيار تناظري 4–20 mA تيار مستمر، ويدعم التحكم النسبي زمنيًا أو PID المستمر وفقًا لنوع الخرج

الأداء

• دقة العرض: ±0.3% من المجال (نموذجيًا)
• زمن دورة التحكم: 500 ms
• سعة القيمة المضبوطة: قيمتان مضبوطتان قابلتان للاختيار
• شاشة LED مزدوجة من 4 أرقام لعرض PV وSP

وظائف الإنذار والسلامة

• اكتشاف احتراق السخان (مع التوصيلات المتوافقة)
• وظائف إنذار الحدين الأعلى والأدنى القابلة للتهيئة عبر المعلمات

الاتصال

• الواجهة: RS-485
• البروتوكول: معيار Yokogawa
• معدل الإرسال: حتى 9600 bps

الخصائص الكهربائية والميكانيكية

• مصدر الطاقة: 24 V AC/DC
• مقاس التركيب: 1/16 DIN
• الأبعاد: 48 × 48 × 100 mm
• حماية اللوحة الأمامية: IP65

التطبيقات النموذجية

يُستخدم UT150-RR/RS عادةً في التطبيقات التي تتطلب تحكمًا مستقرًا وقابلًا للتكرار في درجة الحرارة، بما في ذلك:

• الأفران الصناعية وأفران الحرق
• الأفران والمجففات
• آلات التغليف والإغلاق
• معدات معالجة البلاستيك والمطاط
• غرف المختبرات والاختبار

الأسئلة الشائعة

هل يمكن استخدام UT150-RR/RS مع مستشعرات مختلفة لدرجة الحرارة؟ نعم. فهو يدعم مجموعة واسعة من المزدوجات الحرارية والمقاومات الحرارية ومداخل جهد التيار المستمر، ويمكن تهيئتها عبر المعلمات.

هل يناسب أنظمة التحكم الشبكية؟ نعم. تتيح واجهة RS-485 دمجه مع وحدات PLC وأنظمة SCADA ولوحات التشغيل.

هل يدعم التحكم بالتسخين والتبريد معًا؟ نعم. يمكن تهيئة جهاز التحكم لتطبيقات التسخين أو التبريد وفقًا للتوصيلات واختيار الخرج.
