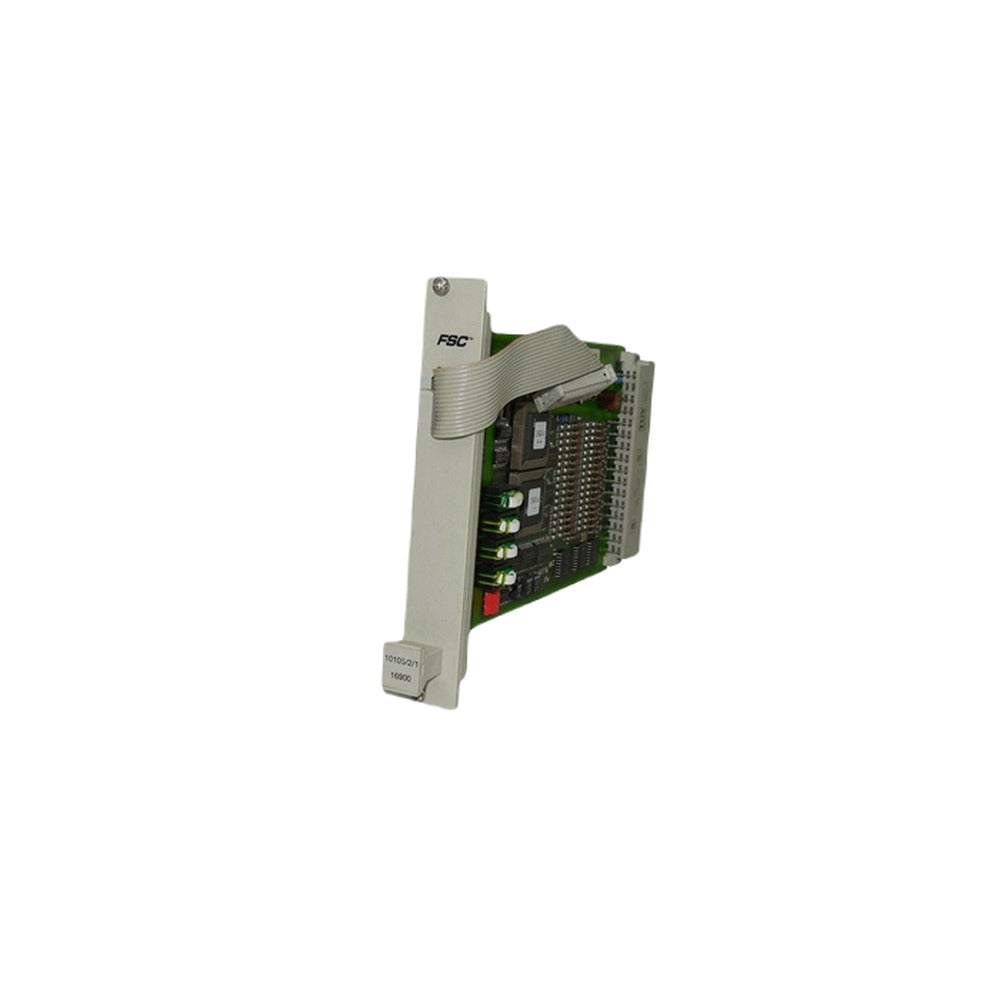

Honeywell 10005/1/1 nadzorni modul, potpuno nov i na zalihi

Opis

Nadzorni modul 10005/1/1 (WD) nadzire parametre sustava, uključujući:

• maksimalno vrijeme izvršavanja aplikacijske petlje radi otkrivanja izvršava li proces ispravno svoj program i nalazi li se u beskonačnoj petlji (blokiran).
• minimalno vrijeme izvršavanja aplikacijske petlje radi otkrivanja izvršava li procesor ispravno svoj program i preskače li dijelove programa.
• Nadzor napona od 5 Vdc na previsok i prenizak napon (5 Vdc ± 5 %).
• logika pogreške memorije iz modula CPU, COM i MEM. U slučaju pogreške memorije izlaz nadzornog signala se deaktivira.
• ESD ulaz za deaktiviranje izlaza nadzornog signala neovisno o procesoru. Taj ESD ulaz iznosi 24 Vdc i galvanski je odvojen od unutarnjih 5 Vdc.

Kako bi se WD modul mogao ispitati za sve funkcije, sam WD modul sustav je glasovanja 2-od-3. Svaki dio nadzire prethodno opisane parametre. Maksimalna izlazna struja WDG OUT iznosi 900 mA (osigurač 1 A) pri 5 Vdc. Ako broj izlaznih modula na istom napajanju od 5 Vdc zahtijeva veću struju (ukupna vrijednost ulaznih struja WD-a izlaznih modula), mora se upotrijebiti repetitor nadzornog signala (WDR, 10302/1/1), a opterećenje se mora raspodijeliti između WD-a i WDR-a.

Priključci

Za sigurnosno relevantne primjene, ESD postrojenja može se izravno spojiti na WD modul. U slučaju ESD-a, izlazi će se deaktivirati neovisno o procesoru.

Nadzorni modul završava na prednjoj strani prema modulu 10005/O/1 ili S-BUS-u koji se nalazi na vrhu regala središnjeg dijela.

Kratkospojnici

Postavke kratkospojnika modula 10005/1/1 su sljedeće:

Lemni kratkospojnici SO1 i SO2 tvornički su podešeni. Položaj 1 (kao što je prikazano na slici 3) lemnog kratkospojnika SO3 upotrebljava se za primjene koje uvijek zahtijevaju naredbu za ručno pokretanje. Lemni kratkospojnik SO3 u položaju 2 upotrebljava se za primjene koje se moraju automatski pokrenuti nakon uključivanja napajanja (topli start). U potonjem slučaju nakon ispada sustava i dalje je potrebno ručno resetiranje. Automatsko pokretanje ne izvršava se ako je sustav isključen dok je prisutan kvar (VDE 0116). U tom je slučaju i dalje potrebno ručno resetiranje (što rezultira hladnim pokretanjem). Premosnike J1 do J3 potrebno je postaviti kao što je prikazano na slici 3.

Tehnički podaci

Modul 10005/1/1 ima sljedeće specifikacije:

Općenito

• Broj tipa: 10005/1/1 01301*
• Odobrenja: CE, TÜV, UL
• Verzije softvera: sve
• Prostorni zahtjevi: 4 TE, 3 HE (= 4 HP, 3U)

Napajanje

• Zahtjevi napajanja: 5 V DC, 175 mA (bez izlazne struje WDGOUT-a)
• Sadržaj mreškanja: < 50 mV od vrha do vrha

Ulaz

• Ulaz ESD1: 24 V DC, 5 mA
• Ulaz za resetiranje: 24 V DC, 10 mA
• Ulaz ESD2: 5 V DC, 10 mA

*Napomena: Moduli 10005/1/1 sa sufiksom 01301 funkcionalno su jednaki modulima 10005/1/1 bez sufiksa. Promjene se odnose na poboljšani proizvodni prinos i pouzdanost.

Napomena:

• Nemojte uklanjati ni zamjenjivati ovaj modul dok je napajanje njegova središnjeg dijela uključeno.
• Iako su ove informacije predstavljene u dobroj vjeri i smatraju se točnima, Honeywell Safety Management Systems B.V. odriče se podrazumijevanih jamstava utrživosti i prikladnosti za određenu namjenu te ne daje izričita jamstva osim onih koja mogu biti navedena u pisanom ugovoru s korisnikom i za njega.
• Honeywell Safety Management Systems B.V. ni u kojem slučaju nije odgovoran nikome za bilo kakvu neizravnu, posebnu ili posljedičnu štetu.
• Informacije i specifikacije u ovom dokumentu podložne su promjenama bez prethodne obavijesti.
