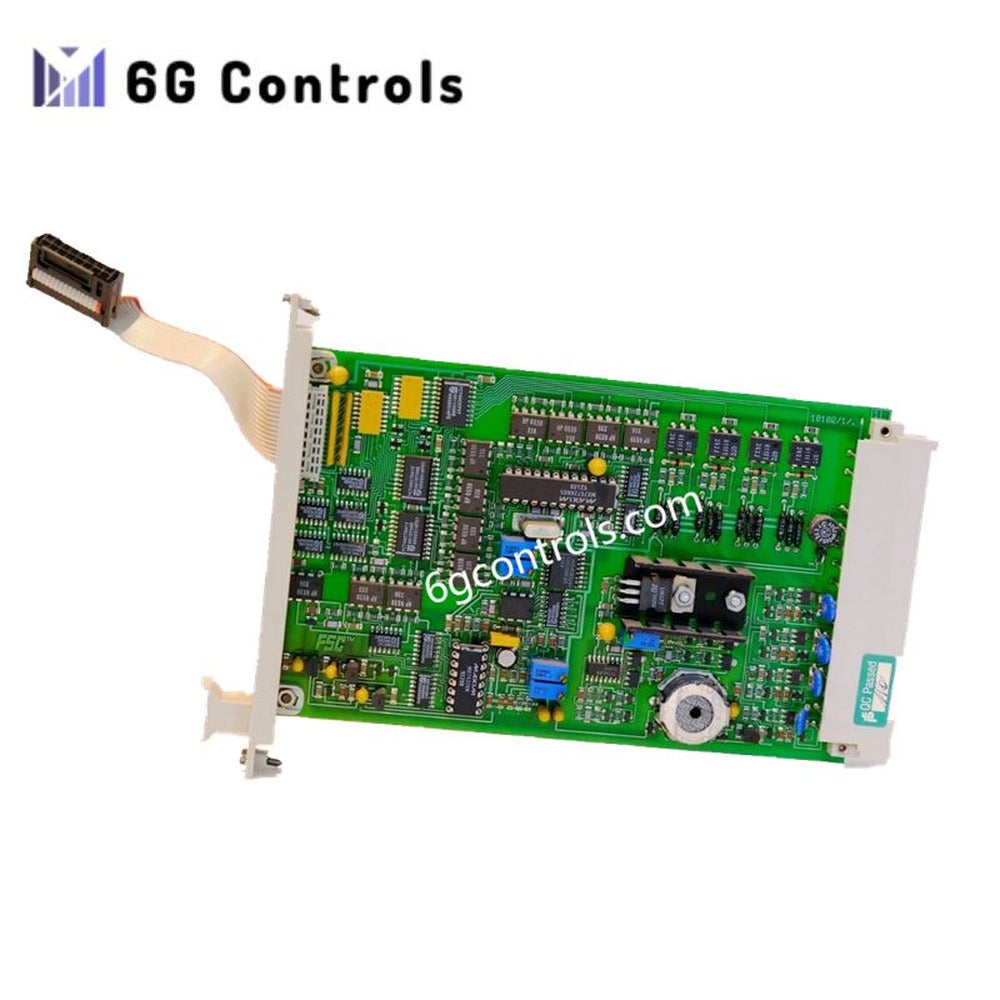

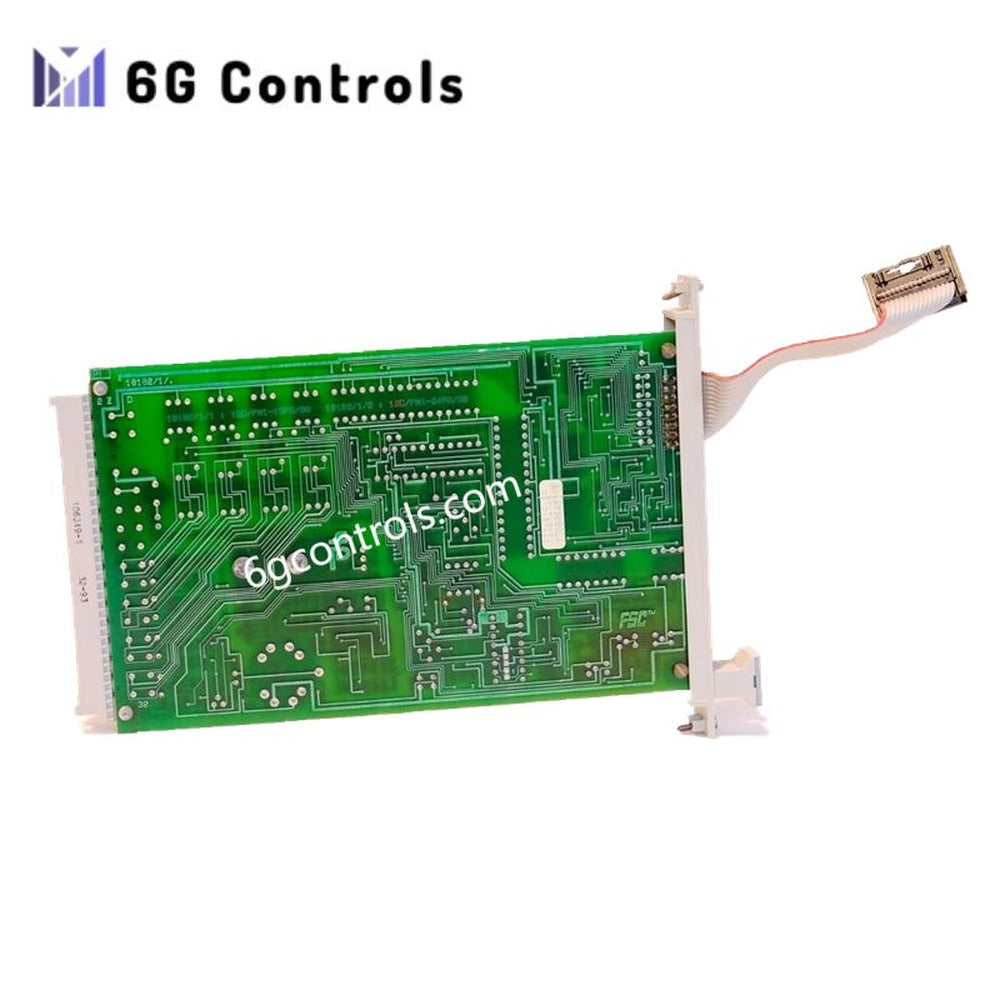

Honeywell 10102/1/2 redundantni analogni ulazni modul otporan na kvarove

Opis

Honeywell 10102/1/2 je analogni ulazni modul otporan na kvarove, projektiran za industrijsku automatizaciju visoke pouzdanosti i sigurnosne sustave. Ima ključnu ulogu u platformi Honeywell FSC (Fail Safe Controller), osiguravajući kontinuirano i precizno prikupljanje analognih signala s terenskih instrumenata. Projektiran s galvanskom izolacijom i redundantnim napajanjima, ovaj modul pruža iznimne performanse u okruženjima od kritične važnosti, kao što su naftna i plinska industrija, petrokemija i proizvodnja električne energije.

Svaki kanal zadržava svoj integritet u zahtjevnim uvjetima, dok ugrađene funkcije samoprovjere i dijagnostike povećavaju pouzdanost i pojednostavljuju održavanje. Osim toga, 10102/1/2 podržava aktivne i pasivne analogne ulazne načine rada, pružajući fleksibilnost za različite upravljačke arhitekture.

​Ključne značajke i funkcionalne prednosti

• Visoka otpornost na kvarove: Podržava dva redundantna napajanja od 24 VDC za veću pouzdanost sustava.
• Fleksibilne ulazne mogućnosti: Radi s aktivnim i pasivnim analognim ulazima.
• Potpuna samoprovjera: Kontinuirano nadzire referentne napone, curenje i integritet ulaza.
• Mogućnost paralelnog povezivanja: Visoka ulazna impedancija omogućuje paralelno povezivanje modula.
• Robusna izvedba: Radi u teškim industrijskim uvjetima uz širok temperaturni raspon.
• Kompatibilnost sa sustavima: Besprijekorno se integrira s Honeywell FSC i Experion PKS (Series 8 RIO).
• Siguran rad u slučaju kvara: Održava integritet sigurnosnog sustava čak i tijekom kvarova komponenti.

Tehničke specifikacije

Model: Honeywell 10102/1/2 Tip: Analogni ulazni modul otporan na kvarove Ulazni kanali: 4 analogna ulaza Raspon signala: 0(1)–5 V, 0(2)–10 V Ulazna impedancija: 333 kΩ (5 V), 250 kΩ (10 V) Izolacija: Galvanska izolacija između ulaza i napajanja (24 VDC i 5 VDC) Napajanje: 24 VDC nazivno, prihvaća 18–32 VDC Izlazno napajanje (aktivni način rada): 26 VDC, >20 mA, zaštićeno od kratkog spoja Dimenzije: 186 × 112 × 30 mm Masa: 0,181 kg Radna temperatura: -40°C do +70°C Montaža: Montaža u ormar na stražnju ploču Series 8 RIO Certifikati: Uključuje potvrdu o podrijetlu; ispunjava industrijske sigurnosne standarde

Tipične primjene

Honeywell 10102/1/2 projektiran je za procesne industrije od kritične važnosti za sigurnost koje zahtijevaju visok integritet i neprekidan rad.

• Nafta i plin: Nadzire odašiljače tlaka, protoka i temperature u opasnim zonama.
• Kemijska postrojenja: Omogućuje precizno analogno mjerenje za optimizaciju procesa i sigurnosne petlje.
• Proizvodnja električne energije: Osigurava pouzdano prikupljanje podataka za sustave upravljanja turbinama i kotlovima.
• Industrijska automatizacija: Integrira se u Honeywell Experion PKS za skalabilno upravljanje procesima.

Pouzdanost i održavanje

Unutarnja dijagnostika modula kontinuirano provjerava rad ulaza i referentne napone. Osim toga, robusna izvedba smanjuje vrijeme zastoja i pojednostavljuje preventivno održavanje. Stoga operateri mogu postići dugoročnu stabilnost i smanjene troškove tijekom životnog vijeka. Honeywell također pruža sveobuhvatnu podršku i dostupnost rezervnih dijelova putem svoje globalne mreže.

Česta pitanja

P1: Je li 10102/1/2 kompatibilan sa sustavima koji nisu Honeywellovi? Modul je optimiziran za sustave Honeywell FSC i Experion PKS RIO. Međutim, integracija sa sustavima drugih proizvođača moguća je putem podržanih sučelja.

P2: Kakvu redundanciju napajanja modul podržava? Prihvaća dva redundantna ulaza napajanja od 24 VDC kako bi se održao neprekidan rad tijekom kvarova napajanja.

P3: Kako funkcija samoprovjere poboljšava sigurnost? Ugrađeni D/A pretvarač generira referentne napone za provjeru točnosti ulaza i otkrivanje curenja, čime osigurava siguran rad u slučaju kvara.

P4: Mogu li više modula raditi paralelno? Da. Njegova visoka ulazna impedancija omogućuje paralelni rad bez međusobnog ometanja signala.
