Opis proizvoda

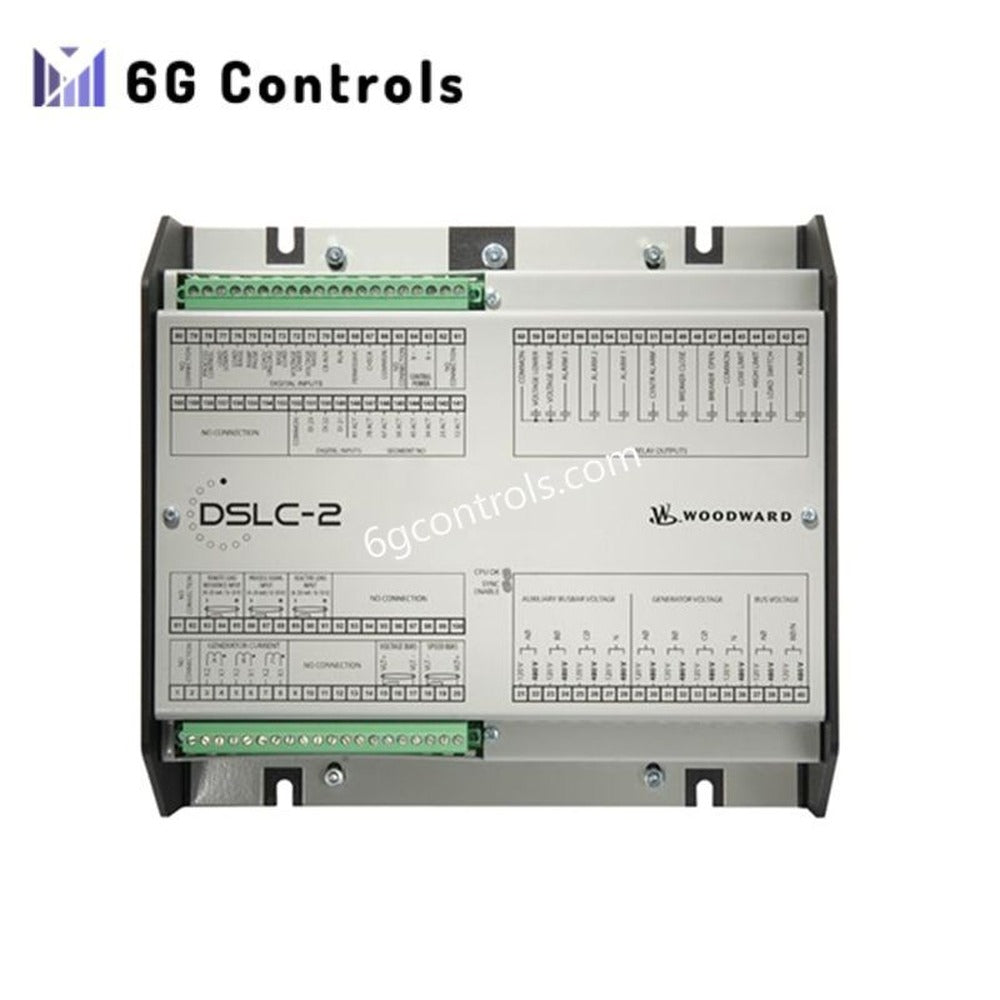

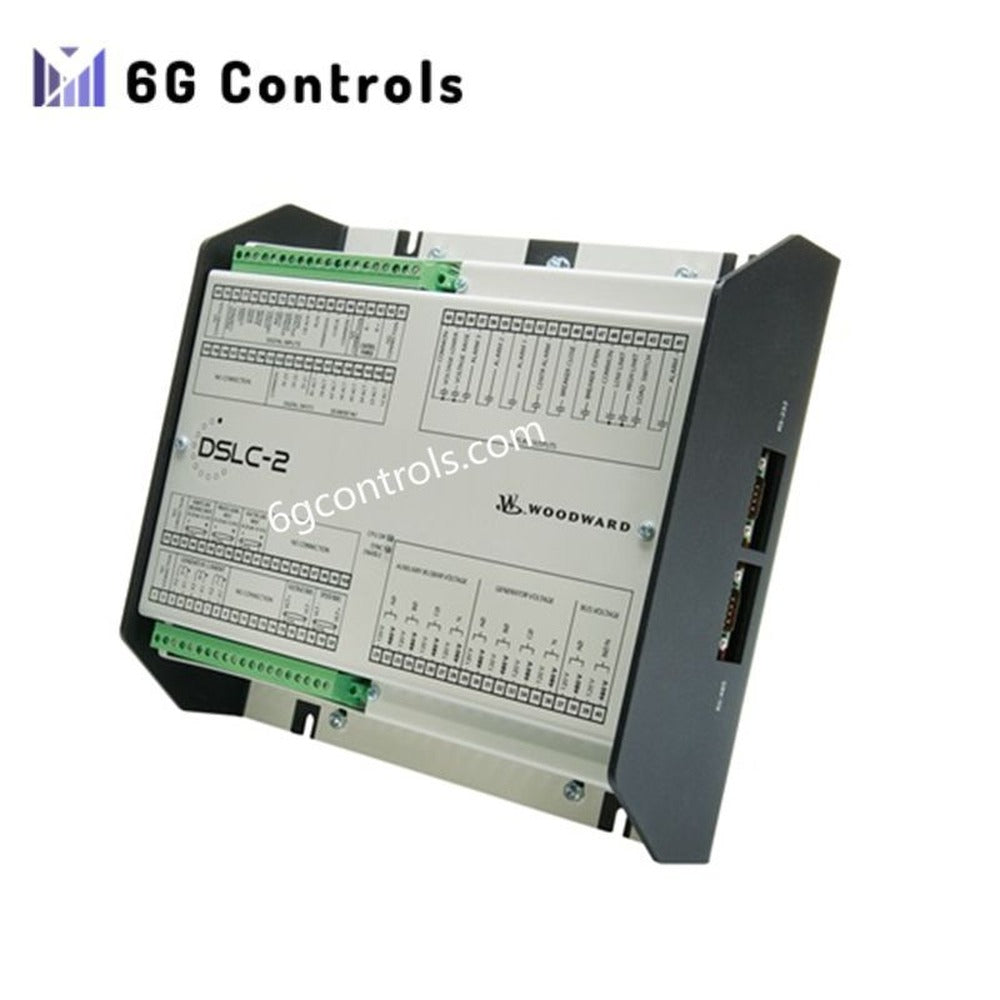

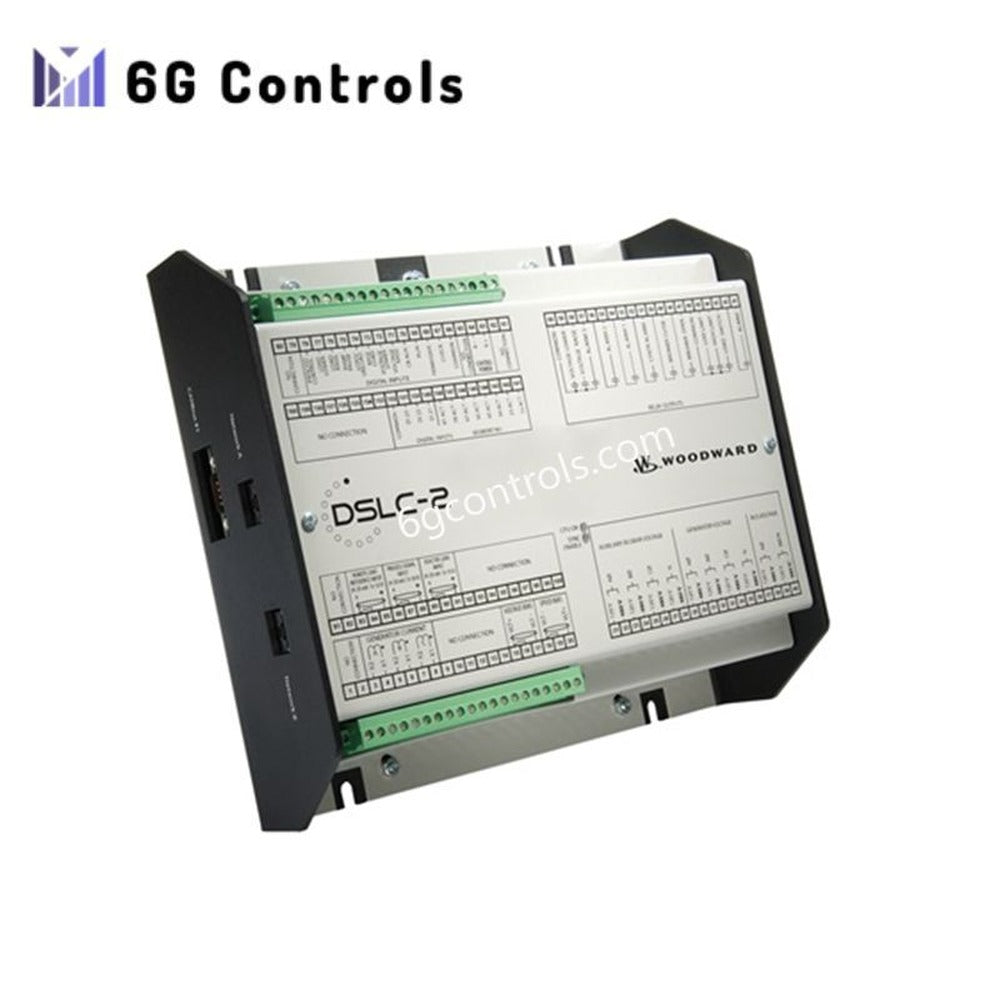

8440-1878 (DSLC-2) proizvođača Woodward je mikroprocesorski upravljan modul za sinkronizaciju i upravljanje opterećenjem, namijenjen trofaznim generatorskim sustavima. Objedinjuje upravljanje sinkronizacijom, dijeljenje stvarne snage i upravljanje procesima u jednoj integriranoj jedinici.
Projektiran za primjene paralelnog rada generatora, ovaj upravljač osigurava precizno usklađivanje napona, frekvencije i faze generatora prije zatvaranja prekidača. Nakon sinkronizacije uređaj automatski upravlja raspodjelom aktivnog opterećenja i stabilnošću sustava između više generatora koji rade na zajedničkoj sabirnici.
Platforma DSLC-2 široko se primjenjuje u industrijskim elektranama, brodskim elektroenergetskim sustavima i instalacijama pričuvnih generatora, gdje su precizna sinkronizacija i pouzdano uravnoteženje opterećenja od ključne važnosti.
Ključne tehničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 8440-1878 (DSLC-2) |
| Proizvođač | Woodward |
| Vrsta uređaja | Digitalni modul za sinkronizaciju i upravljanje opterećenjem |
| Vrsta generatorskog sustava | Trofazni AC generatorski sustavi |
| Metode sinkronizacije | Sinkronizacija usklađivanjem faze, sinkronizacija kliznom frekvencijom |
| Strujni ulazi | CT ulazi od 5 A |
| Ulazni napon sabirnice | 120 VAC / 480 VAC |
| Upravljačke funkcije | Sinkronizacija, upravljanje opterećenjem, upravljanje VAR-om, upravljanje faktorom snage, zatvaranje na sabirnicu bez napona |
| Napajanje | 12 / 24 VDC |
| Komunikacijska sučelja | 2 × Ethernet, 1 × RS-485, 1 × RS-232 |
| Izlazi releja | 12 / 24 VDC |
| Montaža | Ugradnja na stražnju ploču |
| Dimenzije | 250 × 227 × 84 mm |
| Masa | 2.95 lb |
| Radna temperatura | –40 °C do +70 °C |
| Certifikati | UL, cUL, CSA, GOST-R |
Osnovne funkcionalne mogućnosti
• Digitalni sinkronizator generatora za automatsko zatvaranje prekidača • Integrirani senzor opterećenja za dijeljenje aktivne snage između generatora • Funkcija zatvaranja na sabirnicu bez napona za scenarije crnog pokretanja ili ponovne uspostave napajanja sabirnice • Upravljanje jalovom snagom regulacijom VAR-a i faktora snage • Ethernet i serijska komunikacija za integraciju sa sustavima SCADA ili mrežama upravljanja postrojenjem • Širok raspon radnih uvjeta prikladan za elektrane i industrijska postrojenja
Uobičajeni scenariji primjene
8440-1878 (DSLC-2) obično se ugrađuje u upravljačke ormare generatora i sustave upravljanja energijom u kojima više generatora mora raditi paralelno.
Uobičajene instalacije uključuju:
• Industrijske elektrane za pričuvno i osnovno napajanje • Sustave pričuvnih generatora podatkovnih centara • Brodske i odobalne sustave upravljanja generatorima • Instalacije generatora za smanjenje vršnog opterećenja mreže • Distribuirane energetske sustave ili mikromreže
U tim okruženjima upravljač koordinira sinkronizaciju generatora, osigurava glatko uklapanje prekidača i uravnotežuje električno opterećenje između više strojeva.
Napomene o radu
Pravilno ožičenje CT-a i konfiguracija mjerenja napona ključni su za osiguravanje preciznog dijeljenja opterećenja i učinkovitosti sinkronizacije. Tijekom puštanja u rad parametre sinkronizacije, kao što su raspon usklađivanja napona, granice klizanja frekvencije i dopušteno odstupanje faznog kuta, treba konfigurirati u skladu s projektom generatorskog sustava.
Preporučuje se periodična provjera točnosti sinkronizacije i ponašanja raspodjele opterećenja u sklopu redovitog održavanja generatora.
Česta pitanja
Koja je osnovna funkcija modula DSLC-2? Sinkronizira generatore sa zajedničkom električnom sabirnicom, a zatim upravlja dijeljenjem opterećenja između generatora koji rade paralelno.
Može li se ovaj modul povezati sa sustavima SCADA? Da. Zahvaljujući sučeljima Ethernet, RS-485 i RS-232, jedinica može komunicirati s nadzornim upravljačkim sustavima ili sustavima za nadzor postrojenja.
Podržava li upravljač zatvaranje na sabirnicu bez napona? Da. DSLC-2 uključuje funkciju zatvaranja na sabirnicu bez napona, što omogućuje generatoru napajanje sabirnice bez napona tijekom pokretanja ili ponovne uspostave sustava.
