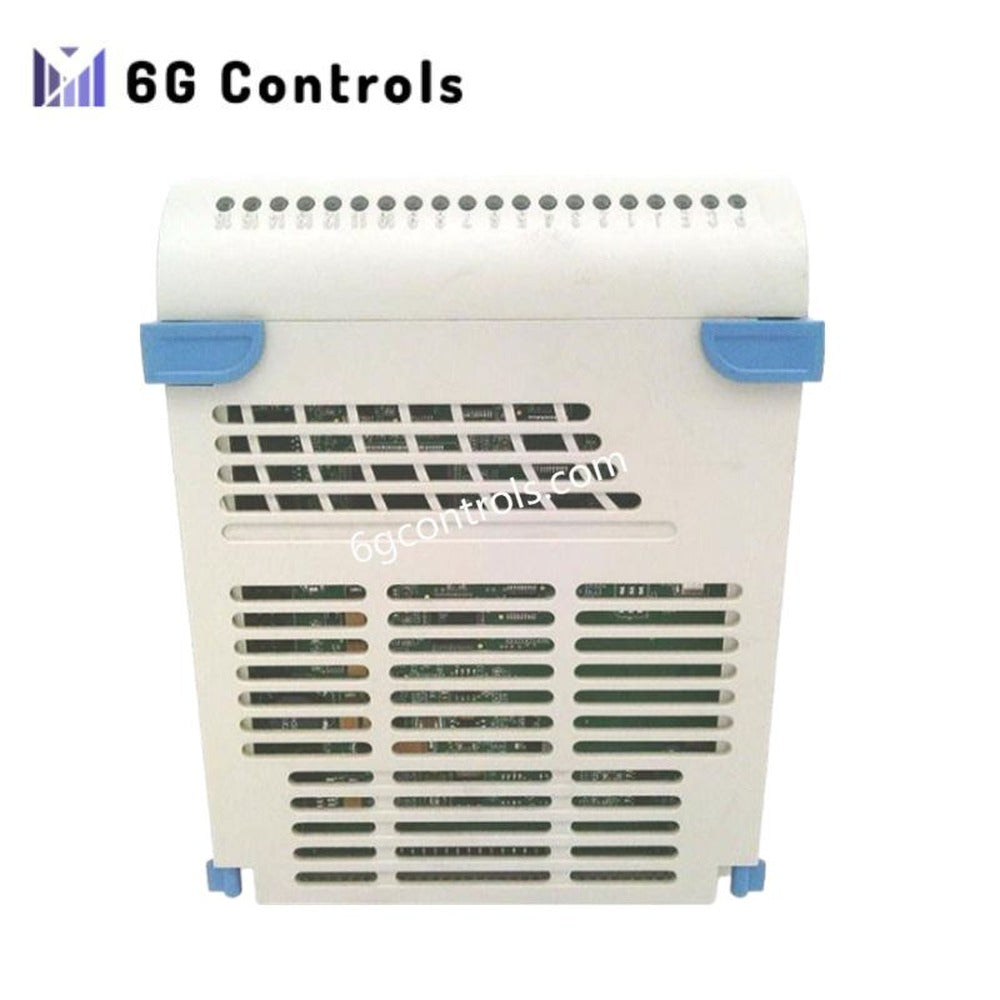

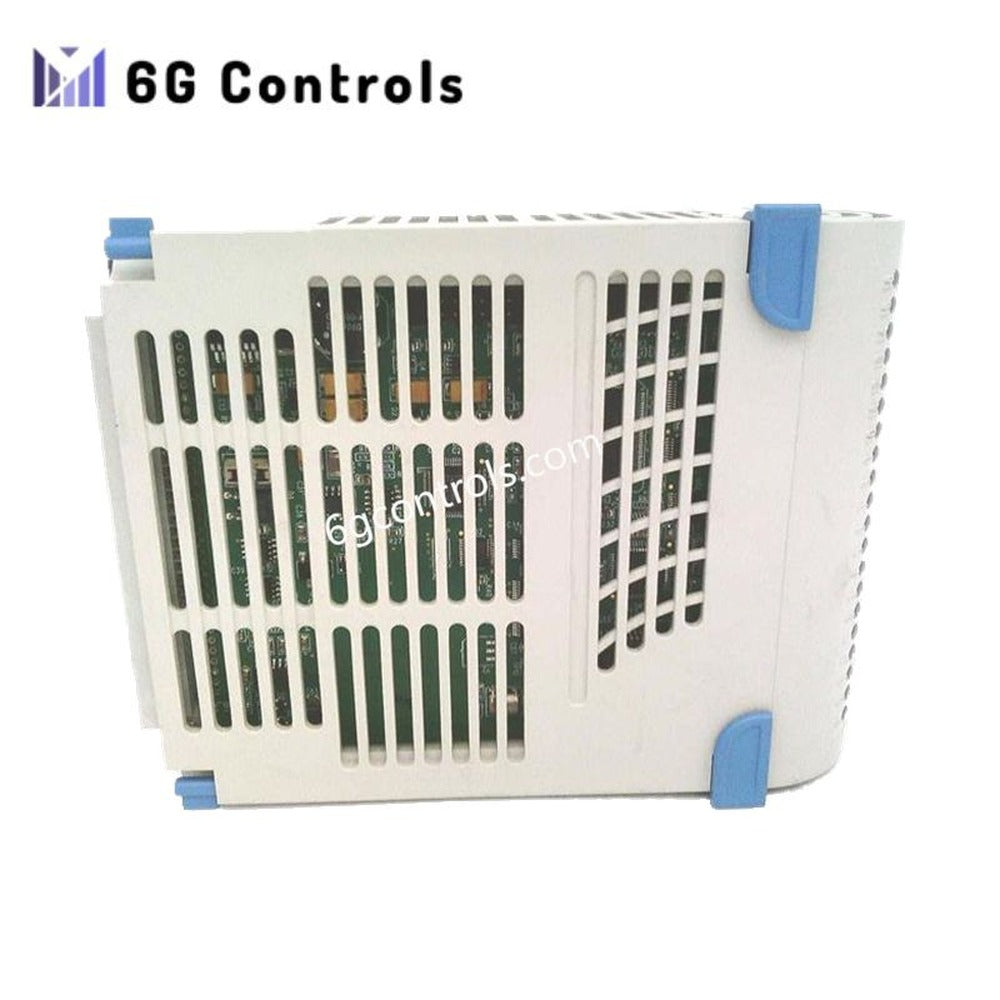

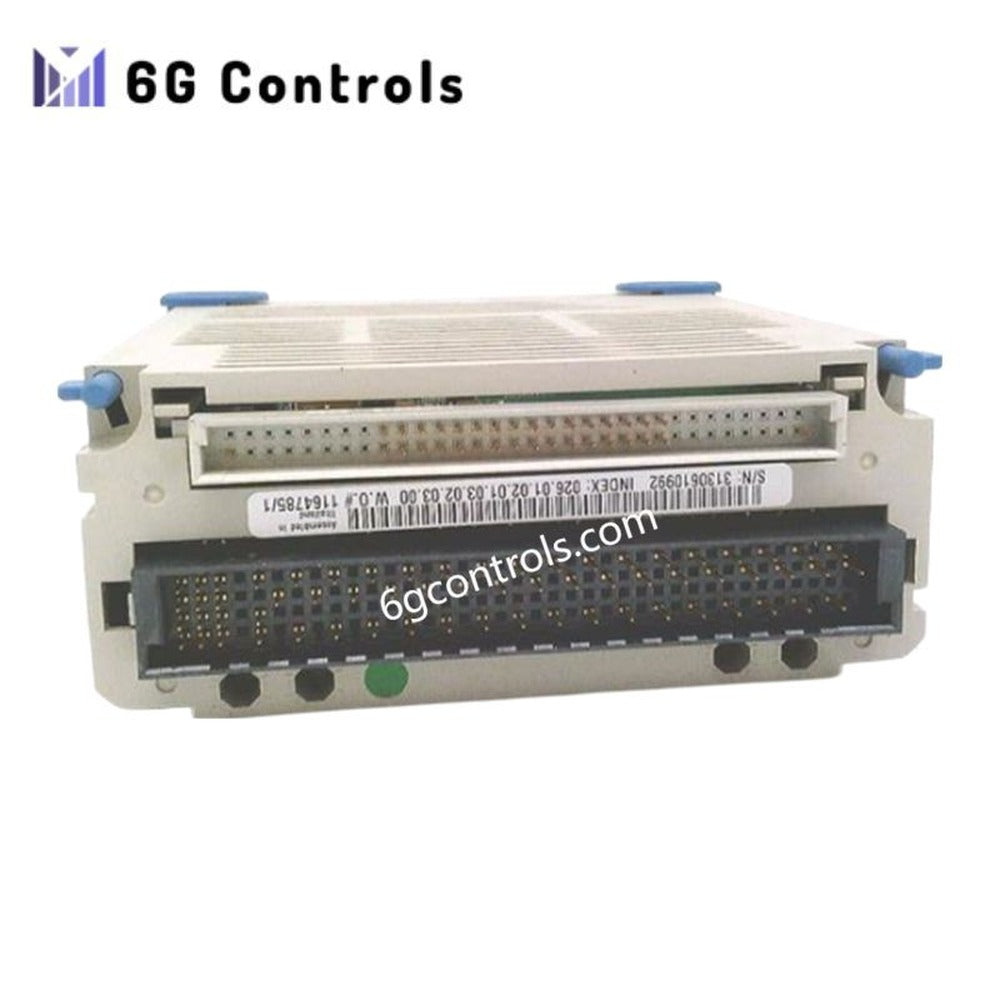

Modul Output Analog Emerson 5X00167G01 Ovation EMOD

Ikhtisar Produk

Modul output analog Emerson Ovation 5X00167G01 adalah komponen I/O EMOD presisi yang direkayasa untuk Distributed Control System Ovation. Modul ini menerjemahkan sinyal kontrol digital dari pengontrol menjadi output analog yang stabil dan beresolusi tinggi untuk mengatur peralatan lapangan seperti katup kontrol, aktuator, dan positioner pintar. Dirancang untuk pengoperasian berkelanjutan dalam proses kritis, modul ini memadukan akurasi output, respons cepat, dan dukungan komunikasi HART bawaan.

Awalnya diperkenalkan dalam platform Westinghouse Ovation dan kini dikelola oleh Emerson, 5X00167G01 tetap menjadi solusi yang banyak digunakan dalam pembangkitan listrik dan industri penting lainnya.

Karakteristik Fungsional

5X00167G01 menyediakan empat kanal output analog independen yang dioptimalkan untuk aplikasi kontrol loop tertutup. Setiap kanal mendukung output arus sebagai standar dan dapat dikonfigurasi untuk mendukung output tegangan, bergantung pada desain sistem. Kemampuan HART terintegrasi memungkinkan komunikasi digital dengan perangkat lapangan pintar yang kompatibel untuk diagnostik dan konfigurasi tanpa mengganggu sinyal analog.

Faktor bentuk EMOD memungkinkan pemasangan yang mudah di dalam rak I/O Ovation, sehingga memastikan kesesuaian mekanis, distribusi daya, dan integritas sinyal yang konsisten di seluruh sistem.

Spesifikasi Teknis

Data Listrik dan Performa • Empat kanal output analog terisolasi • Opsi sinyal output mencakup 4–20 mA sebagai standar, dengan dukungan output tegangan melalui konfigurasi • Resolusi konversi digital-ke-analog 16-bit • Waktu pembaruan tipikal kurang dari 5 ms untuk loop kontrol yang responsif • Mendukung komunikasi HART yang ditumpangkan pada output arus • Catu daya operasi nominal 24 V DC melalui backplane Ovation EMOD

Peringkat Lingkungan • Rentang suhu pengoperasian –20 °C hingga +70 °C • Rentang suhu penyimpanan –40 °C hingga +85 °C • Toleransi kelembapan relatif 5% hingga 95%, tanpa kondensasi

Detail Mekanis • Konstruksi modul EMOD yang dipasang pada rak •Dimensi: 250 mm × 40 mm × 180 mm •Berat: 1,3 kg

Kompatibilitas Sistem

Emerson Ovation 5X00167G01 dirancang khusus untuk digunakan dalam arsitektur Ovation DCS dan berantarmuka langsung dengan pengontrol Ovation serta carrier I/O EMOD. Modul ini tidak ditujukan untuk pengoperasian mandiri di luar lingkungan sistem Ovation.

Area Aplikasi Umum

Modul output analog ini umum digunakan dalam sistem yang memerlukan sinyal kontrol analog yang stabil dan konsisten, termasuk pembangkit listrik termal dan siklus gabungan, fasilitas nuklir, sistem pengolahan air dan air limbah, unit pemrosesan minyak dan gas, pabrik kimia, serta utilitas industri skala besar.

Perangkat yang biasanya dikendalikan mencakup katup kontrol modulasi, positioner katup, aktuator damper, referensi penggerak berkecepatan variabel, dan instrumentasi lain yang dikontrol secara analog.

FAQ

Apa yang membuat 5X00167G01 cocok untuk instrumen pintar Dukungan HART bawaan memungkinkan kontrol analog dan komunikasi digital berlangsung secara bersamaan, sehingga diagnostik online dan akses parameter dapat dilakukan tanpa kabel tambahan.

Apakah modul ini dapat digunakan untuk kontrol yang kritis terhadap keselamatan Meskipun sangat andal, 5X00167G01 ditujukan untuk kontrol proses dalam arsitektur Ovation DCS dan harus digunakan sesuai desain sistem serta persyaratan keselamatan yang ditetapkan oleh fasilitas.

Apakah modul ini dapat dipertukarkan dengan EMOD output analog Ovation lainnya Kemampuan pertukaran bergantung pada jumlah kanal, jenis output, dan kompatibilitas firmware. Verifikasi terhadap konfigurasi sistem Ovation tertentu direkomendasikan sebelum penggantian.
