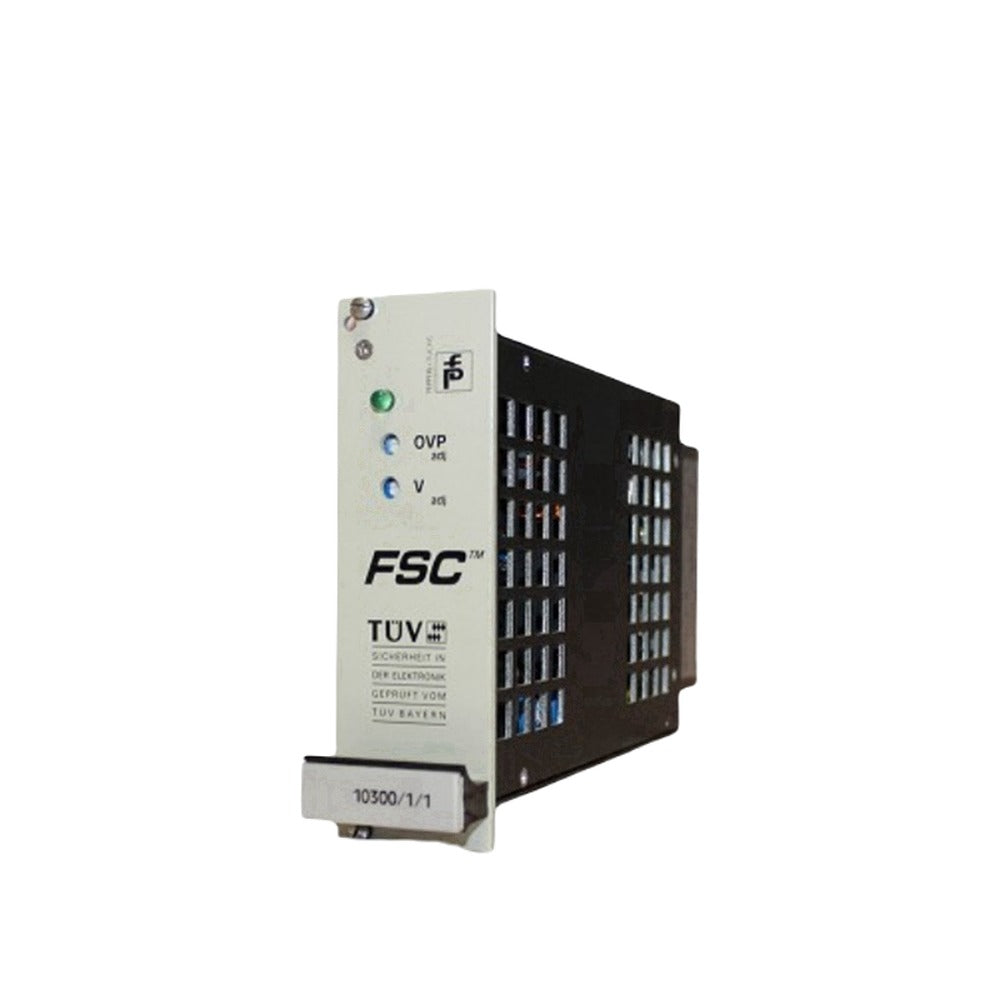

Konverter 24 Vdc ke 5 Vdc/12 A Honeywell 10300/1/1 tersedia

Deskripsi:

Tegangan suplai sistem FSC adalah 24 Vdc, yang dapat dipasok dari sistem suplai 24 Vdc pabrik dengan cadangan baterai. Sistem FSC menggunakan 5 Vdc internal untuk memberi daya pada modul FSC. Konverter DC/DC 10300/1/1 menyediakan 5 Vdc internal dengan isolasi galvanis antara kedua tegangan suplai. Catatan: Biarkan modul 10300/1/1 tidak terhubung setidaknya selama 30 detik setelah digunakan. Modul 10300/1/1 memiliki resistor NTC sebagai pembatas arus masuk. Mengganti (atau menyalakan kembali) modul dalam waktu 30 detik setelah dilepas (atau dimatikan) dapat menyebabkan penurunan tegangan suplai yang mungkin memicu sistem (karena resistor NTC belum cukup dingin).

Data teknis:

Spesifikasi modul 10300/1/1 adalah sebagai berikut:

Umum:

• Nomor tipe: 10300/1/1 04603*
• Persetujuan: CE, TÜV, UL**
• Versi perangkat lunak: semua
• Persyaratan ruang: 8 TE, 3 HE (= 8 HP, 3U)

Daya:

• Persyaratan daya:
  • Arus < 3.9 A pada 24 Vdc
  • Tegangan 24 Vdc (-15%...+30%)
• Arus masuk: < 18 A

Lingkungan:

• Suhu sekitar: 0°C hingga 60°C (32°F hingga 140°F) (lihat kurva penurunan kapasitas, Gambar 3)

Output:

• Tegangan output: 5 Vdc dengan perlindungan tegangan lebih
• Kandungan riak: < 40 mV p-p (pada beban penuh)
• Arus output:
  • 12 A pada 0°C hingga 45°C (32°F hingga 113°F)
  • 8 A pada 0°C hingga 60°C (32°F hingga 140°F)
• Waktu penyangga: ≥ 0 ms
• Pengaturan tegangan output (V adj): 5.00 Vdc diukur pada sambungan bus sistem
• Perlindungan tegangan lebih (OVP adj): 5.75 Vdc
• Efisiensi: ≥ 70%

Catatan:

• • Untuk modul 10300/1/1 tanpa kode akhiran, LED output dapat tetap menyala dalam konfigurasi redundan dengan satu I/O, meskipun 10300/1/1 dimatikan (LED diberi energi oleh unit 10300/1/1 redundan).
• ** Modul 10300/1/1 dengan kode akhiran 04602 atau lebih rendah tidak disetujui CE.

Informasi lebih lanjut tentang modul 10201/2/1 tersedia untuk diunduh atau dilihat secara daring dalam format PDF:3-4-6-10-14
