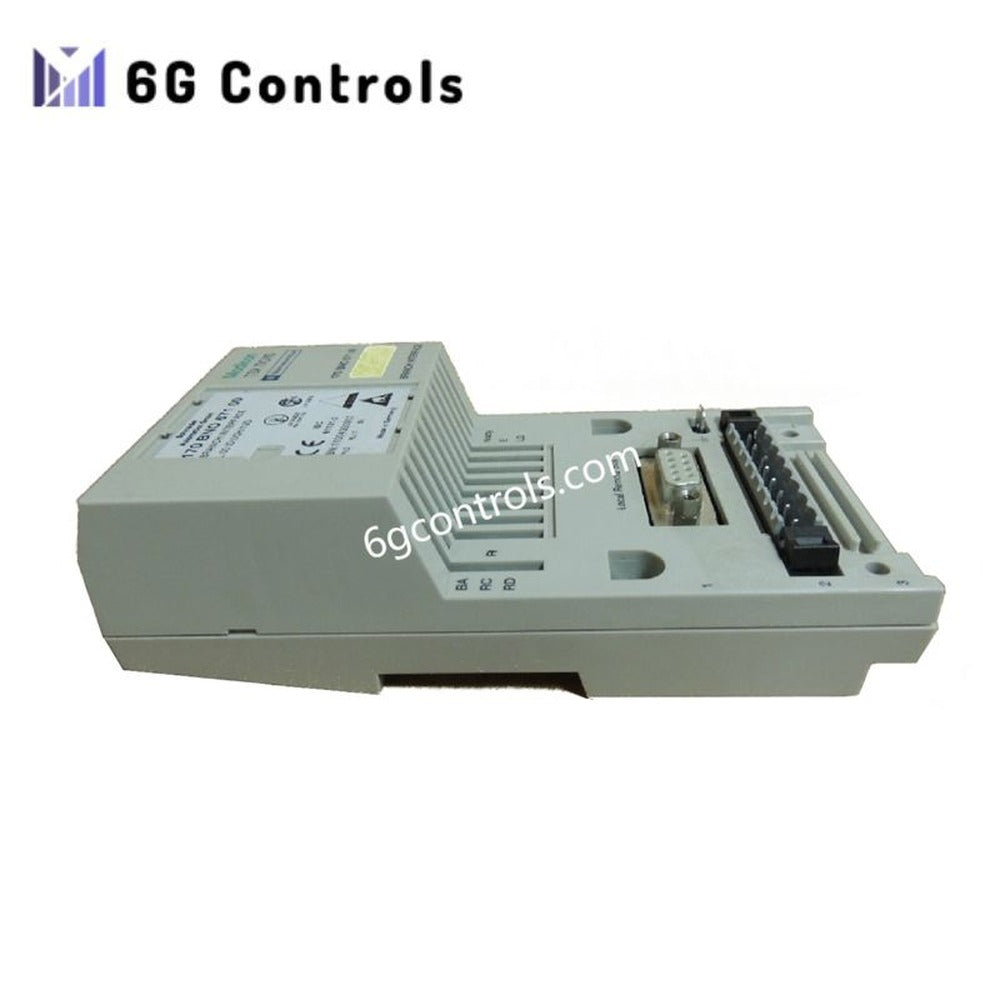

Schneider Electric 170BNO67100 Antarmuka Cabang Modicon Momentum

14 tersedia di stok

Manufacturer: Schneider
Product No.: 170BNO67100
Country of origin: Prancis
Product Type: Antarmuka Cabang Modicon Momentum
Condition: Baru Sama Sekali
Payment: T/T, Western Union
Weight: 0.015 kg
Dimensions: 125 × 40 × 180 mm
Shipping port: Xiamen
Warranty: 12 bulan

Deskripsi
Reviews
Pengiriman & Pembayaran

Antarmuka Cabang Schneider Electric 170BNO67100 Modicon Momentum

Dikonfigurasi untuk percabangan bus jarak jauh Interbus dalam platform otomasi Modicon Momentum, Schneider Electric 170BNO67100 (Antarmuka Cabang 170BNO67100) menyediakan eksekusi fisik dan elektris langsung untuk komunikasi segmen Interbus RS485.

Rincian Sufiks & Matriks Model

Model 170BNO67100 ditetapkan sebagai konfigurasi perangkat keras tetap untuk komunikasi antarmuka cabang Interbus. Tidak ada matriks sufiks atau struktur pemesanan yang dapat dikonfigurasi yang ditentukan dalam data teknis yang tersedia.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	170BNO67100
Merek	Schneider Electric
Jenis Produk	Antarmuka Cabang
Seri	Modicon Momentum
Berat	0,015 kg
Konsumsi Daya	2,5 W
Tegangan Catu Daya Nominal	24 V DC
Konsumsi Arus	100 mA
Batas Arus Keluaran	0,2 A hingga 2 A
Protokol Komunikasi	Generasi Interbus SUPI 2
Port Bus Masuk	1 konektor RJ45 RS485
Port Bus Keluar	1 konektor RJ45 RS485
Koneksi Tambahan	1 blok terminal, 8-pin
Indikator Status	Diagnostik LED hijau dan merah
Platform Pemasangan	Platform otomasi Modicon Momentum
Standar	DIN 19258

Kecepatan Komunikasi Bus Backplane

170BNO67100 mengelola komunikasi cabang Interbus deterministik melalui antarmuka RS485 khusus. Waktu komunikasi dikendalikan oleh protokol generasi Interbus SUPI 2, sehingga transfer sinyal antara segmen bus jarak jauh masuk dan keluar tetap stabil. Diagnostik LED menyediakan indikasi langsung tingkat perangkat keras untuk aktivitas bus, status keluaran relai, status penonaktifan cabang jarak jauh, dan gangguan komunikasi cabang.

Pertanyaan yang Sering Diajukan (FAQ)

Q: Apakah 170BNO67100 menyediakan isolasi optik antara segmen bus RS485? A: Dokumentasi teknis yang tersedia tidak menentukan karakteristik isolasi galvanis atau optik untuk antarmuka RS485.

Q: Status diagnostik apa yang ditunjukkan melalui LED terpasang? A: Antarmuka ini menyediakan indikasi LED untuk pemeriksaan bus jarak jauh, status bus aktif, kondisi cabang dinonaktifkan, status siap, status keluaran relai, kesalahan bus jarak jauh, dan kondisi penonaktifan bus jarak jauh.

Q: Apakah modul dapat beroperasi tanpa adaptor komunikasi Interbus? A: Tidak. Perangkat keras ini ditetapkan sebagai aksesori antarmuka cabang untuk adaptor komunikasi Interbus dalam platform Modicon Momentum.

Panduan Instalasi Lapangan

Verifikasi polaritas bus RS485 masuk dan keluar sebelum memberi energi pada segmen komunikasi.
Pertahankan pemisahan antara kabel komunikasi RS485 dan kabel motor bertegangan tinggi.
Gunakan kabel pasangan terpilin berpelindung untuk jalur komunikasi Interbus.
Hubungkan pelindung kabel ke titik referensi tunggal di kabinet kontrol untuk mengurangi arus tanah sirkulasi.
Pastikan konektor RJ45 terpasang dengan kuat dan torsi blok terminal sesuai sebelum commissioning.
Periksa status diagnostik LED selama startup untuk memvalidasi integritas komunikasi cabang.
