Deskripsi

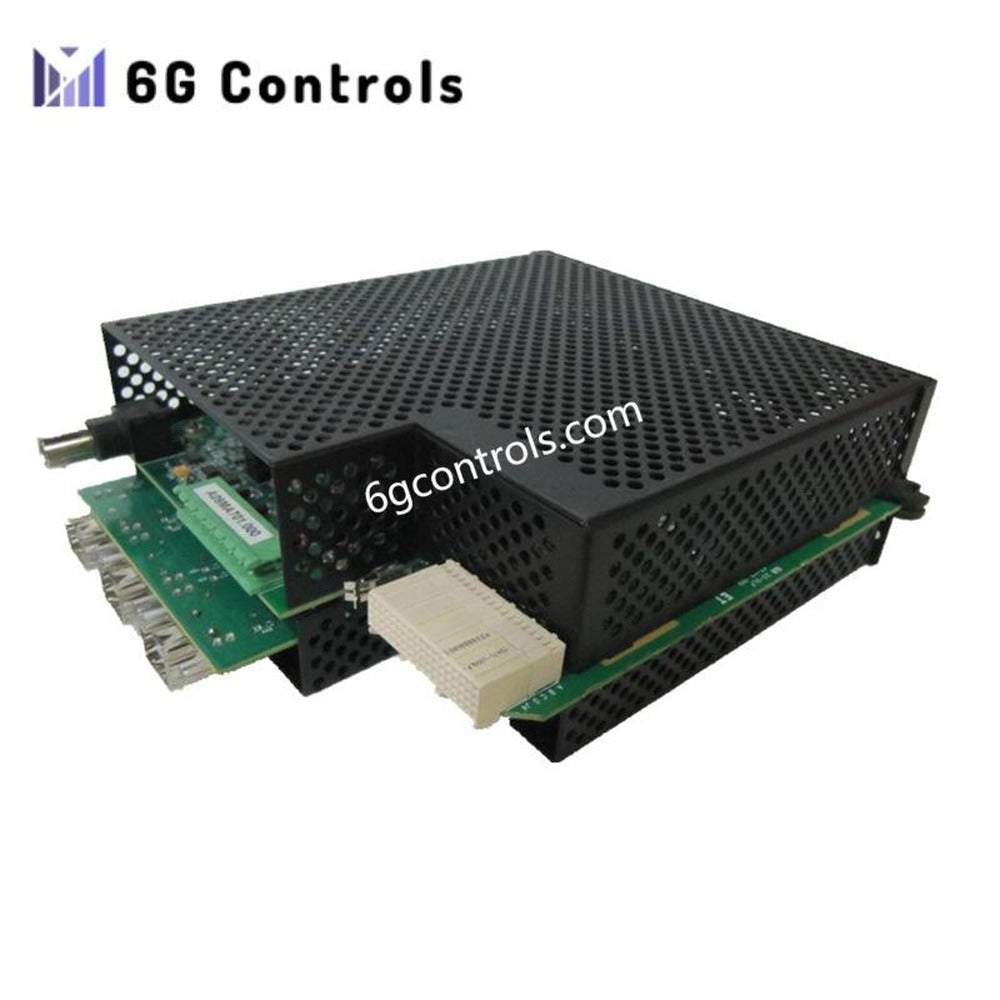

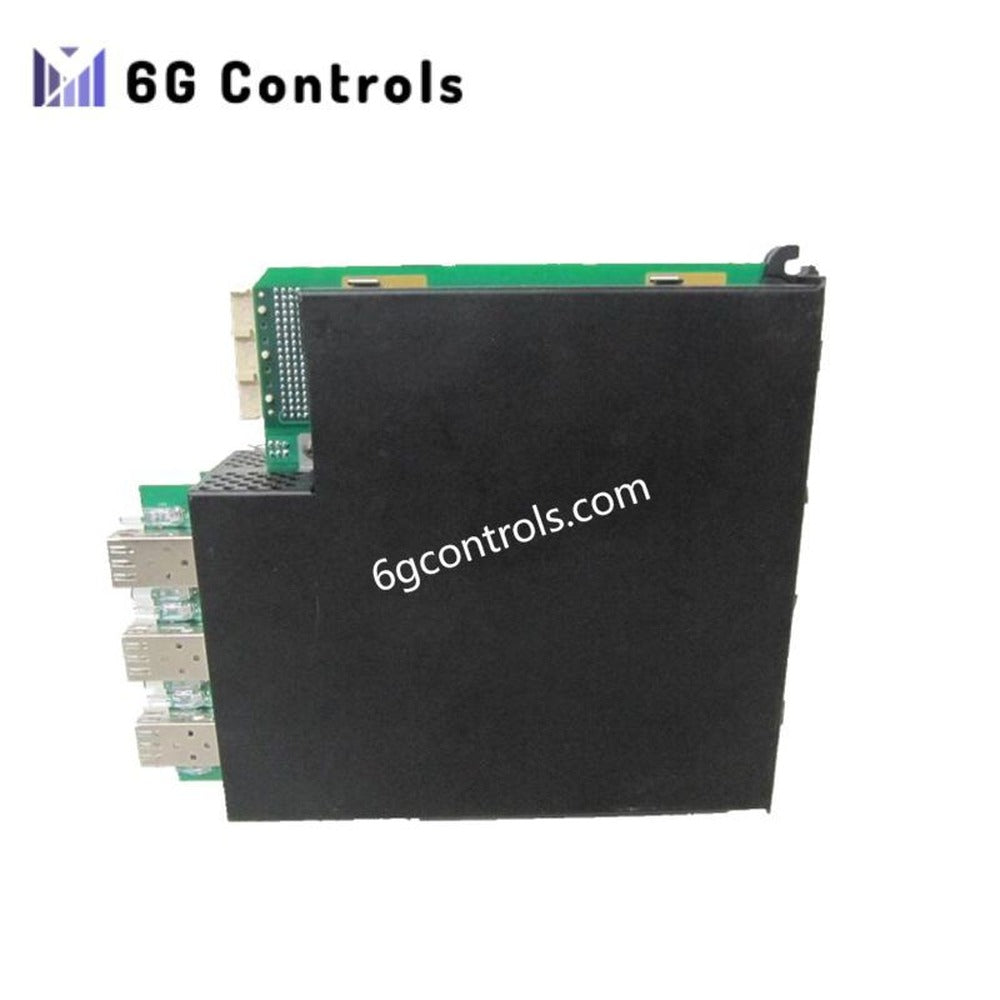

GE Multilin UR81H adalah Modul Bus Proses berakurasi tinggi yang dirancang untuk akuisisi sinyal yang aman dan efisien dalam gardu induk digital modern. Modul ini mengubah input CT dan VT analog menjadi nilai tersampel yang sesuai dengan IEC 61850, lalu mengirimkannya langsung ke relai seri UR. Modul ini menyederhanakan arsitektur sistem proteksi dan mengurangi penggunaan kabel tembaga, sehingga utilitas dapat bermigrasi dengan yakin menuju sistem sekunder yang sepenuhnya digital. Selain itu, desain pengukurannya yang tangguh memastikan kinerja stabil bahkan dalam kondisi listrik dan lingkungan yang berat.
Manfaat Utama
UR81H menghasilkan pengambilan sampel arus dan tegangan yang presisi sehingga meningkatkan kualitas keputusan relai dalam skema proteksi kritis. Selain itu, modul ini mendukung sinkronisasi waktu IEEE 1588, yang memastikan penyelarasan data fasor dan peristiwa secara akurat di berbagai perangkat terdistribusi. Fitur keamanan CyberSentry memperkuat ketahanan operasional dan membantu menjaga kepatuhan terhadap persyaratan NERC CIP. Oleh karena itu, teknisi dapat menerapkan UR81H di gardu induk baru maupun proyek retrofit dengan risiko integrasi minimal.
Spesifikasi Teknis
Umum
- Model: UR81H
- Seri: GE Multilin UR (Relai Universal)
- Jenis: Modul Bus Proses untuk digitalisasi CT/VT
Komunikasi
- Protokol: Nilai Tersampel IEC 61850
- Port: Antarmuka bus proses digital 8 port
- Sinkronisasi Waktu: IEEE 1588 PTP
Input dan Output
- Arus Nominal CT: 1 A atau 5 A (dapat dipilih)
- Tegangan Nominal VT: 60 V hingga 240 V AC/DC (tergantung model)
- Input Analog: Hingga 12 (4 arus, 4 tegangan, 4 RTD/mA)
- Input Digital: Beberapa, tergantung model
- Relai Output: 8 hingga 16, berkecepatan tinggi atau standar
Elemen Proteksi
- Fungsi ANSI: 49, 50, 51, 66, 46, 27/59, 86, 50/51 N/G, dan lainnya
Mekanis & Elektris
- Daya Bantu: 24–250 V DC atau 85–265 V AC/DC
- Berat: 1,15 kg
- Lokasi Produksi: Markham, Ontario, Kanada
Aplikasi Umum
UR81H mendukung arsitektur gardu induk digital yang menggunakan aliran nilai tersampel sebagai pengganti kabel CT dan VT tradisional. Misalnya, modul ini terintegrasi dengan lancar dalam proteksi diferensial, proteksi busbar, dan platform proteksi terpusat yang memerlukan pengukuran tersinkronisasi. Utilitas juga menggunakan modul ini untuk meningkatkan fleksibilitas sistem selama peningkatan atau perluasan peralatan, mengurangi upaya pemasangan, dan meningkatkan kemudahan pemeliharaan jangka panjang.
Dukungan & Keandalan
Insinyur GE Multilin merancang UR81H untuk masa pakai yang panjang, bahkan dalam instalasi dengan perubahan suhu ekstrem dan tekanan elektromagnetik tinggi. Selain itu, alat firmware dan fungsi diagnostik menyederhanakan pemeliharaan berkelanjutan serta membantu pemilik aset mempertahankan ketersediaan sistem yang tinggi. Sebagian besar distributor menawarkan garansi standar 12 bulan, dan paket dukungan tambahan juga tersedia.
FAQ
T1: Sistem apa yang kompatibel dengan modul UR81H? UR81H hanya dapat digunakan dengan relai proteksi seri UR GE Multilin dalam jaringan gardu induk digital.
T2: Apakah modul ini mendukung arsitektur bus proses redundan? Ya, modul ini mendukung komunikasi nilai tersampel IEC 61850 multiport untuk memungkinkan desain jaringan redundan.
T3: Dapatkah UR81H beroperasi dengan input CT campuran 1 A dan 5 A? Setiap kanal dapat dikonfigurasi sesuai nilai yang diperlukan, sehingga memungkinkan integrasi CT yang fleksibel.
T4: Bagaimana sinkronisasi waktu dilakukan? Modul ini menggunakan IEEE 1588 PTP untuk mempertahankan penyelarasan waktu yang akurat di semua perangkat yang terhubung.
T5: Apakah UR81H cocok untuk aplikasi retrofit? Ya, modul ini dapat dipasang pada rangka sasis UR standar, sehingga efektif untuk meningkatkan sistem relai lama tanpa perubahan besar pada pengkabelan.
