La strumentazione di supervisione della turbina (TSI) è un sistema fondamentale che monitora i parametri chiave di una turbina per garantirne lo stato e l'affidabilità. Il sistema TSI include misurazioni del comportamento del treno rotante, come velocità, vibrazioni, posizione assiale ed espansione differenziale del gruppo turbina.
Parametri chiave monitorati dal TSI
- Vibrazioni: Le misurazioni delle vibrazioni comprendono sia le vibrazioni dell'albero sia quelle dei cuscinetti, indicatori fondamentali dello stato della turbina.
- Espansione della turbina: Il monitoraggio dell'espansione assoluta e differenziale aiuta a prevenire lo sfregamento tra le parti rotanti e quelle fisse.
- Spostamento assiale: Il controllo della posizione assiale dell'albero protegge da livelli di spinta eccessivi durante le condizioni transitorie.
- Misurazione della velocità: I dati sulla velocità sono fondamentali per garantire che la turbina operi entro limiti di sicurezza.
- Fasore di riferimento: I segnali del fasore di riferimento aiutano a misurare parametri vettoriali come ampiezza e fase 1X.
Sistema Bently Nevada 3500

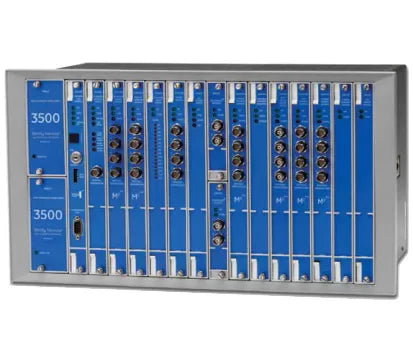

Il rack Bently Nevada 3500 è un sistema affidabile per l'elaborazione dei dati relativi a vibrazioni, posizione assiale ed espansione differenziale. Comunica con il sistema di controllo della turbina tramite Modbus TCP/IP, garantendo un'integrazione perfetta.
Componenti del rack Bently Nevada 3500
- Alimentatore a doppia ridondanza 3500/15: Fornisce fonti di alimentazione primaria e di backup per il sistema.
- Interfaccia dati transitori 3500/22 (TDI): Si interfaccia con il software di monitoraggio e raccoglie dati dinamici.
- Fasore di riferimento 3500/25: Converte i segnali in ingresso dalle sonde di prossimità in segnali digitali del fasore di riferimento.
- Monitor di prossimità/sismico 3500/42M: Monitora i segnali di prossimità e sismici, generando misurazioni di vibrazione e posizione.
- Monitor di posizione 3500/45: Accetta gli ingressi dai trasduttori di prossimità e di posizione, condizionando i valori proporzionali.
- Relè a 4 canali 3500/32M: Fornisce uscite relè cablate con logica configurabile per allarmi e condizioni di pericolo.
- Gateway di comunicazione 3500/92: Facilita la comunicazione digitale con il sistema di controllo della turbina.
Rack a doppia protezione da sovravelocità per il controllo della velocità della turbina
I rack JAQUET FT3100 garantiscono che la velocità del treno rotante rimanga entro limiti di sicurezza. Sono dotati di elementi di rilevamento ridondanti per garantire l'affidabilità.
Monitoraggio degli strumenti e dei trasduttori di campo della turbina
Per monitorare gli aspetti critici della turbina vengono utilizzati diversi strumenti e trasduttori:
- Posizione dell'albero: Il controllo della posizione assiale dell'albero protegge dagli spostamenti dell'albero durante le condizioni transitorie.
- Espansione differenziale: Garantire che l'espansione differenziale rimanga entro i limiti previene lo sfregamento tra le parti.
- Tensione di gap (VDC): Rappresenta la distanza tra la punta della sonda e la superficie dell'albero.
Conclusione
La strumentazione di supervisione della turbina, come il sistema Bently Nevada 3500 e i rack JAQUET FT3100, svolge un ruolo fondamentale nel mantenimento dello stato e dell'affidabilità della turbina. Il monitoraggio di questi parametri garantisce un funzionamento sicuro ed efficiente della turbina.
