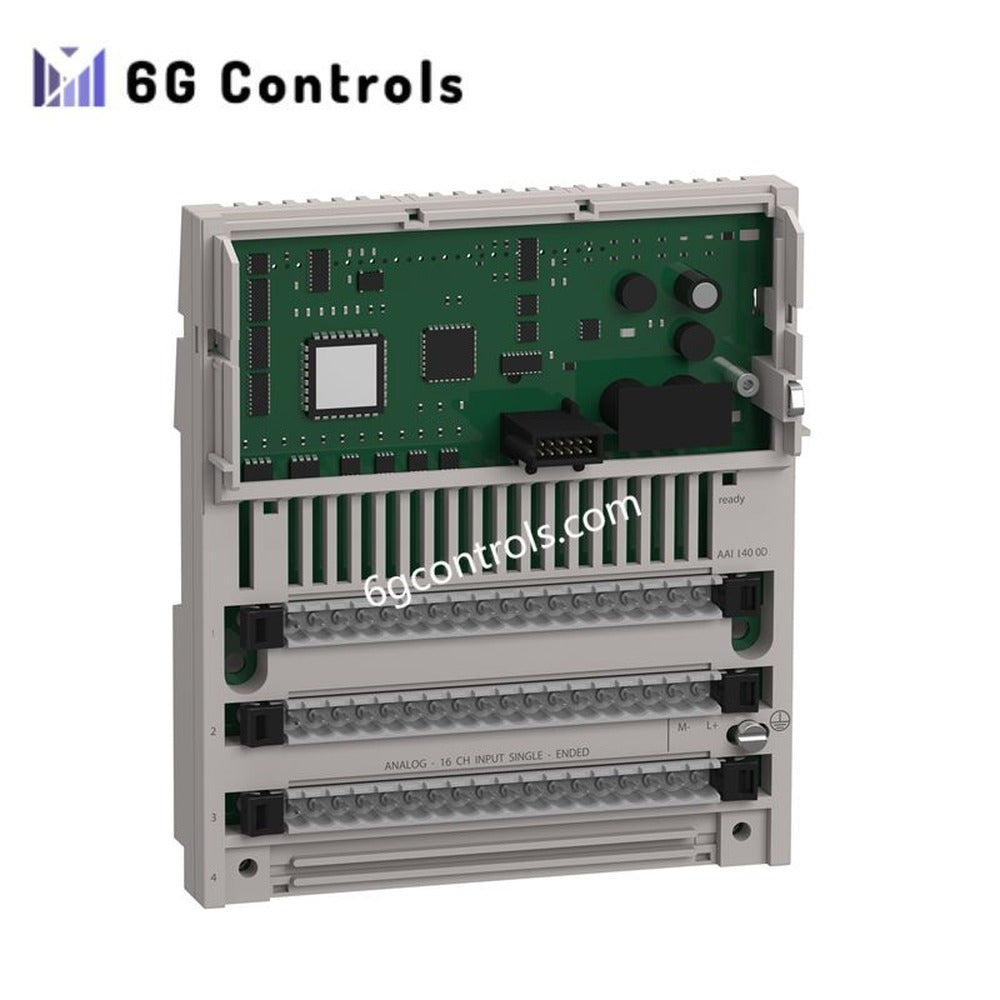

170AAI14000 Schneider Electric Base per ingressi analogici

Base di ingresso analogico Schneider Electric 170AAI14000

Configurata per l'acquisizione di segnali analogici nelle reti I/O distribuite Modicon Momentum, la Schneider Electric 170AAI14000 (170AAI14000 base di ingresso analogico) offre l'elaborazione elettrica diretta degli ingressi in tensione e corrente con un'architettura a canali isolati.

Dettaglio del suffisso e matrice del modello

La documentazione fornita identifica un unico codice catalogo fisso, senza segmentazione configurabile del suffisso. Per questo modello non sono specificate ulteriori revisioni hardware o matrici di opzioni.

Specifiche hardware

Caratteristiche della comunicazione PROFINET e del backplane

Il modulo 170AAI14000 si integra nella struttura I/O distribuita Modicon Momentum tramite l'architettura di accoppiamento al backplane Momentum. I cicli di acquisizione degli ingressi operano con un intervallo di aggiornamento di 25 ms, mantenendo un comportamento di trasferimento deterministico tra lo stadio di acquisizione analogica e l'interfaccia del controller distribuito.

Il modulo supporta l'aggregazione ad alta densità di segnali analogici tramite 16 canali di ingresso isolati, alloggiati in un compatto involucro monoblocco IP20. Le barriere di isolamento interne tra i canali e la terra riducono la propagazione dei circuiti di massa durante l'impiego di segnali analogici misti che coinvolgono trasmettitori di corrente e dispositivi di riferimento della tensione.

I morsettiere rimovibili consentono di separare il cablaggio sul lato campo durante le procedure di manutenzione senza disturbare l'assemblaggio della base Momentum. La protezione interna contro l'inversione di polarità limita i danni causati da un collegamento errato dell'alimentazione CC durante le attività di messa in servizio.

Domande frequenti

D: Il modulo 170AAI14000 supporta la sostituzione a caldo mentre il rack Momentum rimane alimentato?

R: La documentazione fornita non specifica la capacità di inserimento a caldo. La sostituzione sul campo deve pertanto essere eseguita in condizioni di assenza di alimentazione, per evitare la corruzione dei segnali analogici o l'interruzione della comunicazione sul backplane.

D: Quali tipi di segnali analogici possono essere collegati simultaneamente?

R: Il modulo supporta ingressi analogici a 4-20 mA a terminazione singola, +/- 10 V e +/- 5 V. La configurazione dei canali deve seguire i parametri di configurazione del sistema Momentum applicabili.

D: Come devono essere gestite la schermatura e la messa a terra dei segnali analogici a basso livello?

A: La continuità della schermatura dovrebbe terminare in un unico punto di riferimento per la messa a terra, al fine di ridurre al minimo le correnti di rumore indotte. I cavi dei segnali dovrebbero rimanere fisicamente separati dai conduttori ad alta tensione del motore e dai conduttori di commutazione.
