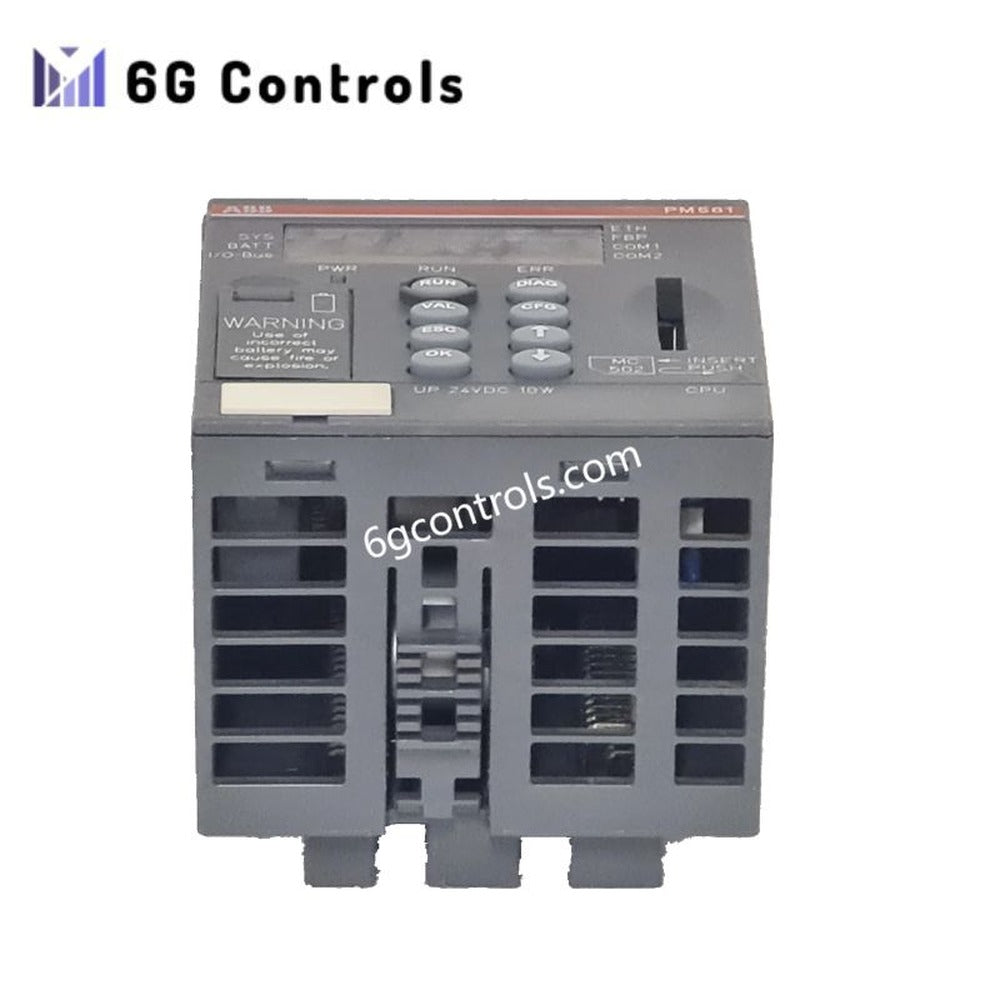

Modulo CPU ad alte prestazioni ABB PM581-ETH nuovo

Panoramica

ABB PM581-ETH è un modulo CPU ad alte prestazioni della serie PLC AC500, progettato per ambienti di automazione industriale esigenti. Offre capacità di controllo eccezionali, elevata flessibilità nelle comunicazioni e un'elevata velocità di elaborazione, consentendo un controllo dei processi preciso ed efficiente.

Progettato con un processore dual-core ARM Cortex-R8, questo modulo garantisce una risposta rapida e prestazioni affidabili anche in reti di automazione complesse. Inoltre, le interfacce Ethernet e seriali integrate semplificano l'integrazione del sistema con diversi dispositivi di campo e protocolli di comunicazione.

Caratteristiche principali e funzionalità

• Elevata potenza di elaborazione: il processore dual-core da 1,2 GHz garantisce un'esecuzione rapida del controllo per applicazioni in cui i tempi sono critici.
• Comunicazione integrata: include due porte Gigabit Ethernet che supportano PROFINET, EtherCAT e Modbus TCP.
• Connettività versatile: dispone di porte seriali RS232 e RS485 per reti Modbus RTU/ASCII e CANopen.
• Espansione flessibile: supporta moduli come CM579-PN-R per la ridondanza PROFINET e CM578-5G per la connettività wireless 5G.
• Affidabilità superiore: funziona da –40°C a +85°C, risultando ideale per condizioni industriali estreme.
• Interfaccia intuitiva: il display LCD integrato semplifica la diagnostica e il monitoraggio del sistema in tempo reale.
• Gestione sicura dei dati: include uno slot per schede SD per aggiornamenti del firmware, registrazione dei dati e archiviazione dei programmi.

Specifiche tecniche

Modello: PM581-ETH Serie: controllore logico programmabile AC500 Funzione: unità centrale di elaborazione (CPU) Processore: ARM Cortex-R8, dual-core da 1,2 GHz Memoria del programma utente: 256 kB Memoria dati utente: 416 kB Memoria flash: 128 MB RAM: 64 MB (ritenzione con batteria tampone) Tempo di ciclo: configurabile da 0,01 a 100 ms Porte Ethernet: 2 × 10/100/1000 Mbps Protocolli supportati: PROFINET, EtherCAT, Modbus TCP, OPC UA Porte seriali: 1 × RS232, 1 × RS485 Protocolli seriali supportati: Modbus RTU/ASCII, DF1, CANopen Opzioni di espansione: CM579-PN-R, CM572-DPV1, CM578-5G Tensione di alimentazione: 24 VDC ±20% (intervallo 18–30 VDC) Consumo energetico: <35 W tipico Temperatura di esercizio: –40°C a +85°C Classe di protezione: IP20 Dimensioni (L × A × P): 67,5 × 76 × 62 mm Peso: 0,155 kg Conformità: IEC 61000-4-4, IEC 61000-4-6 Interfaccia Fieldbus: 1 × FBP (Fieldbus Plug) Interfaccia utente: display LCD e LED di stato

Applicazioni tipiche

ABB PM581-ETH è ampiamente utilizzato nei sistemi di automazione industriale che richiedono elevata affidabilità e velocità. È adatto al controllo dei processi, all'automazione di fabbrica, alla generazione di energia e ai sistemi di monitoraggio remoto. Inoltre, il suo design robusto lo rende ideale per condizioni estreme, come giacimenti petroliferi offshore, operazioni minerarie e centrali solari.

Gli integratori di sistema scelgono questo modulo CPU per la sua architettura scalabile, le comunicazioni aperte e la lunga durata di servizio, che garantiscono un funzionamento regolare sia nelle reti di automazione piccole sia in quelle di grandi dimensioni.

Supporto e affidabilità

ABB fornisce supporto a lungo termine per la serie AC500, inclusi aggiornamenti del firmware, documentazione tecnica e disponibilità del servizio a livello globale. Inoltre, il design modulare consente di eseguire facilmente manutenzione e aggiornamenti senza lunghi periodi di fermo.

Domande frequenti

D1: quali protocolli di comunicazione supporta PM581-ETH? Supporta PROFINET, EtherCAT, Modbus TCP, OPC UA, CANopen e Modbus RTU/ASCII.

D2: posso utilizzare il modulo in ambienti ad alta temperatura? Sì. Funziona in modo affidabile da –40°C a +85°C, risultando adatto a condizioni industriali difficili.

D3: supporta configurazioni di rete ridondanti? Sì. Utilizzando il modulo CM579-PN-R, supporta la ridondanza PROFINET S2 per garantire un'elevata disponibilità del sistema.

D4: PM581-ETH è compatibile con i moduli AC500 meno recenti? Sì. Si integra perfettamente con i componenti dei sistemi AC500 esistenti, proteggendo gli investimenti precedenti.

D5: quali opzioni di archiviazione sono disponibili per il backup dei programmi? Include uno slot per schede SD per archiviare programmi, firmware e registri dei dati di processo.
