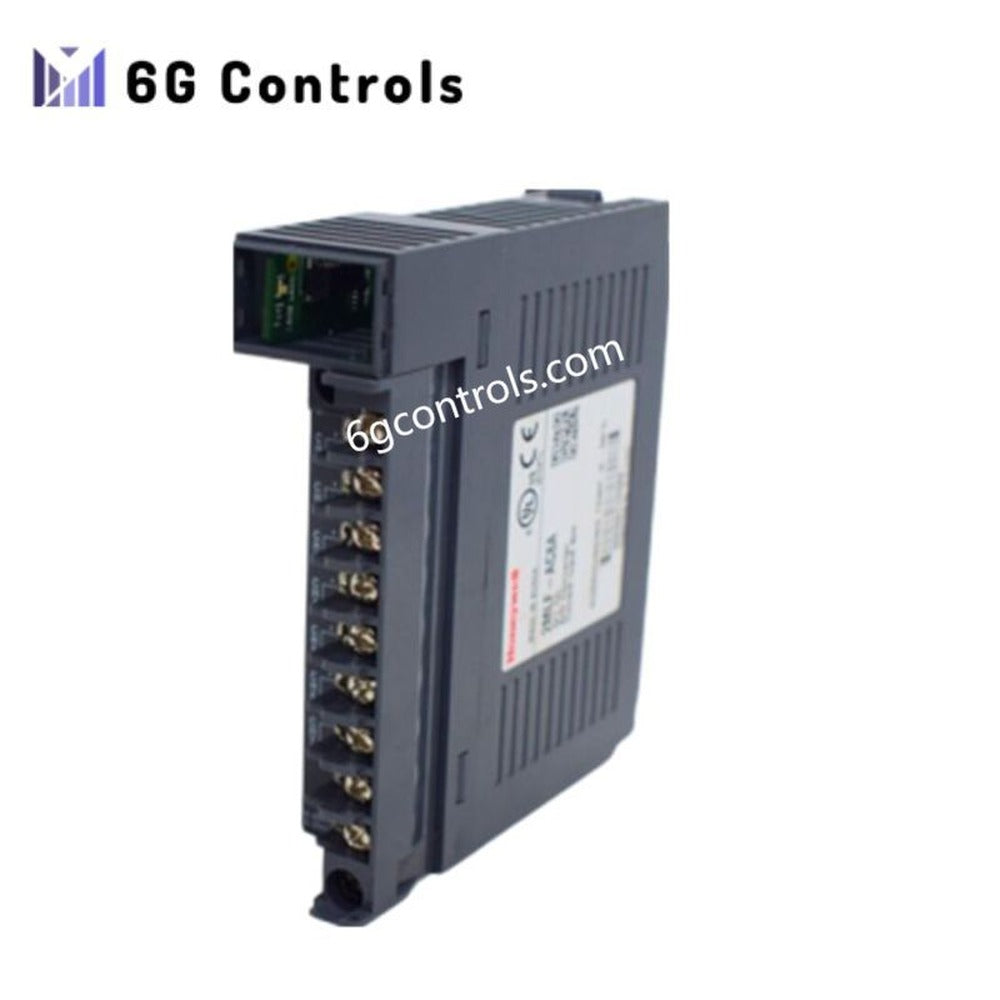

Honeywell 2MLF-AC8A Modulo di ingresso analogico MasterLogic-200

Descrizione del prodotto

Honeywell 2MLF-AC8A è un modulo di ingresso analogico a 8 canali progettato per il sistema PLC MasterLogic-200. Converte in modo affidabile i segnali di corrente da 0–20 mA o 4–20 mA provenienti dai sensori sul campo in valori digitali precisi per un monitoraggio accurato dei processi. Inoltre, il modulo supporta la conversione A/D ad alta risoluzione, consentendo un’acquisizione costante dei segnali anche in ambienti industriali complessi. Il design compatto per guida DIN ne facilita l’integrazione nei quadri di controllo esistenti, garantendo efficienza e flessibilità. In aggiunta, il robusto isolamento tramite fotoaccoppiatore del modulo migliora la sicurezza mantenendo l’integrità del segnale, rendendolo ideale per i sistemi di automazione dei processi e di gestione dell’energia.

Caratteristiche principali

• Otto canali di ingresso analogico che supportano segnali da 0–20 mA e 4–20 mA.
• Conversione A/D ad alta risoluzione con uscita digitale precisa.
• L’isolamento tramite fotoaccoppiatore protegge il PLC dalle interferenze del segnale.
• Design compatto per il montaggio su guida DIN, per un’installazione semplice.
• Elevata velocità di conversione (250 μs/canale) per il controllo dei processi in tempo reale.
• Ampio intervallo di temperatura operativa, da −20°C a +60°C.
• Assegnazione fissa e variabile degli indirizzi I/O per un’integrazione flessibile del sistema.

Specifiche tecniche

• Produttore: Honeywell
• Modello: 2MLF-AC8A
• Tipo: Modulo di ingresso analogico (tipo corrente)
• Famiglia di sistemi: MasterLogic-200
• Canali: 8 ingressi analogici
• Intervallo del segnale di ingresso: 0–20 mA CC, 4–20 mA CC
• Resistenza di ingresso: 250 Ω
• Conversione digitale: Non firmata: 0–16000, con segno: –8000 a +8000, precisa: 0–20000
• Velocità massima di conversione: 250 μs/canale
• Ingresso massimo assoluto: ±15V, ±30 mA
• Isolamento: Fotoaccoppiatore (ingresso–alimentazione del PLC)
• Collegamenti dei terminali: Morsettiera a 18 punti
• Indirizzi I/O: Fissi: 64 punti, variabili: 16 punti
• Montaggio: Compatibile con guida DIN
• Dimensioni: 125 × 50 × 130 mm
• Peso: 0.14 kg
• Temperatura operativa: −20°C a +60°C

Applicazioni tipiche

Il modulo 2MLF-AC8A è ampiamente utilizzato negli stabilimenti produttivi, nei sistemi di distribuzione dell’energia e nei settori chimico e dei processi industriali. Ad esempio, monitora efficacemente i livelli dei serbatoi, i trasmettitori di pressione e i sensori di portata. La sua affidabile acquisizione dei segnali garantisce un controllo preciso dell’automazione, mentre la rapida conversione A/D supporta regolazioni dinamiche dei processi. Inoltre, questo modulo si integra perfettamente con i sistemi MasterLogic-200, fornendo agli ingegneri dati in tempo reale per l’ottimizzazione e la risoluzione dei problemi.

Domande frequenti

D: Quali tipi di segnali accetta il modello 2MLF-AC8A? R: Accetta segnali di corrente da 0–20 mA CC e 4–20 mA CC provenienti dai dispositivi sul campo.

D: Può essere installato in un quadro standard con guida DIN? R: Sì, il modulo è progettato per il montaggio su guida DIN e richiede uno spazio di installazione minimo.

D: Il modulo è isolato per garantire la sicurezza? R: Sì, offre un isolamento tramite fotoaccoppiatore tra i terminali di ingresso e l’alimentazione del PLC.

D: Qual è la velocità di conversione? R: La velocità massima di conversione è di 250 microsecondi per canale, adatta al monitoraggio in tempo reale.

D: In quali settori viene comunemente utilizzato questo modulo? R: Le applicazioni tipiche includono l’industria manifatturiera, l’energia, il trattamento delle acque e l’automazione dei processi chimici.
