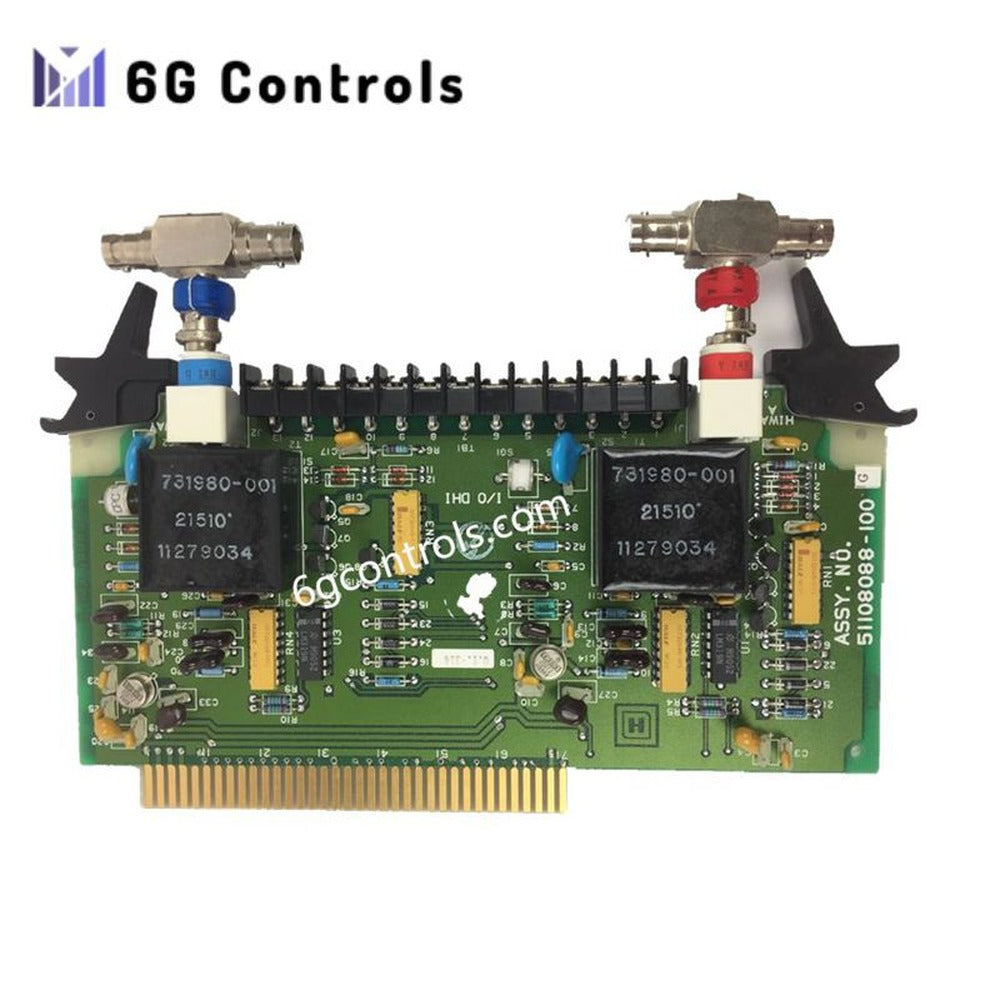

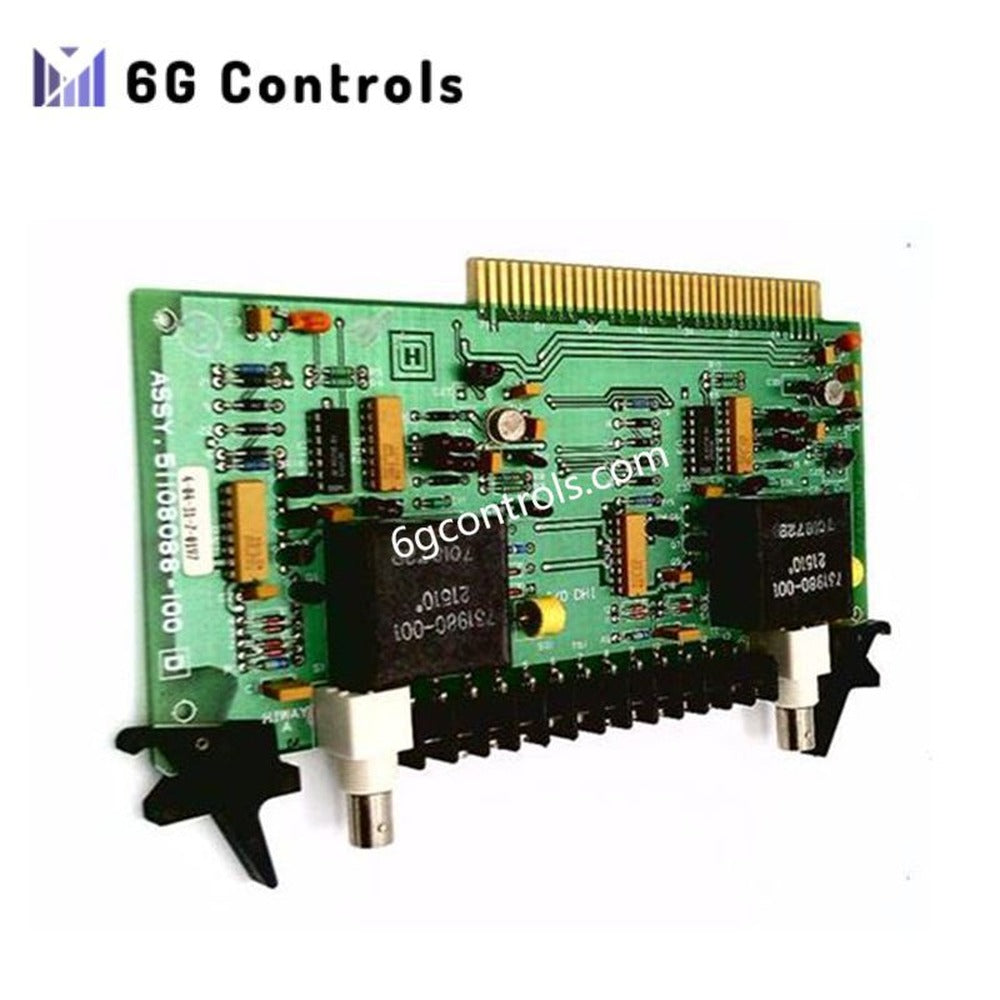

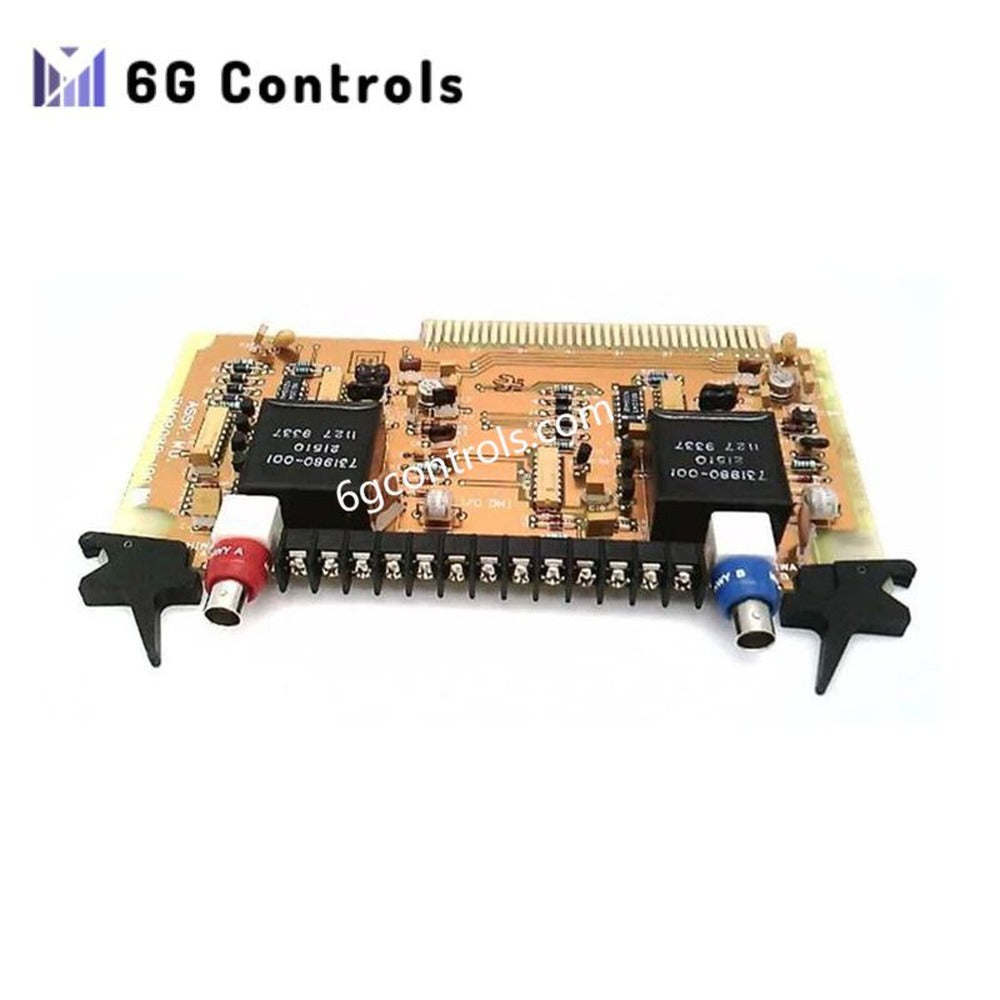

Scheda paddle I/O Data Hiway Honeywell 51108088-100

Panoramica del prodotto

Honeywell 51108088-100 è una scheda paddle di interfaccia Data Hiway dedicata, progettata per l'uso nelle architetture di controllo distribuito Honeywell. Progettata per funzionare come interfaccia fisica di transizione I/O, questa scheda consente un instradamento affidabile dei segnali tra la rete Data Hiway utilizzata nei sistemi TDC 2000 e l'architettura Local Control Network (LCN) delle piattaforme TDC 3000.

Progettata per un impiego a lungo termine in ambienti industriali, questa scheda I/O in formato paddle supporta connessioni elettriche sicure e una trasmissione dati costante, garantendo la continuità nelle installazioni di controllo Honeywell legacy.

Ruolo funzionale

La 51108088-100 La scheda paddle funge da interfaccia I/O Data Hiway, operando come intermediario meccanico ed elettrico tra il cablaggio di rete e i backplane del sistema di controllo. Facilita percorsi di comunicazione stabili mantenendo l'integrità del segnale nell'infrastruttura di controllo a doppia rete di Honeywell.

Questa scheda viene generalmente installata negli armadi dei sistemi Honeywell, dove sono richieste la connettività Data Hiway e l'accesso I/O tramite morsetti a vite.

Specifiche tecniche

• Modello: 51108088-100
• Tipo di scheda: scheda paddle I/O dell'interfaccia Data Hiway
• Supporto di rete: da Data Hiway (A/B) alla rete di controllo locale
• Interfaccia del connettore: doppi connettori BNC per i canali Data Hiway
• Tipo di terminale: morsetti a vite di grado industriale
• Tensione di alimentazione nominale: fino a 24 V CC
• Isolamento elettrico: progettato per ambienti industriali con segnali a bassa rumorosità
• Materiale di costruzione: lega metallica resistente alla corrosione
• Tipo di montaggio: scheda paddle, montaggio in armadio
• Dimensioni: 100 mm × 60 mm × 30 mm
• Peso: 0,80 lb (0,36 kg)
• Temperatura di esercizio: da -20 °C a +70 °C
• Compatibilità del sistema: Honeywell TDC 2000, Honeywell TDC 3000

Caratteristiche ingegneristiche principali

• Supporta la comunicazione Data Hiway A/B a doppio canale
• Il formato compatto riduce al minimo lo spazio occupato nell'armadio
• La disposizione dei terminali a vite semplifica il cablaggio sul campo e la manutenzione
• Progettato per il funzionamento continuo in ambienti industriali difficili
• Completamente compatibile con le architetture DCS Honeywell legacy e di transizione

Scenari applicativi

Honeywell 51108088-100 è comunemente utilizzato nelle industrie a processo continuo in cui i sistemi Honeywell TDC sono ancora in funzione, tra cui:

• Impianti di produzione di petrolio e gas
• Impianti petrolchimici e di lavorazione chimica
• Produzione di energia e servizi di pubblica utilità
• Industrie manifatturiere pesanti e raffinerie

È particolarmente utile nei sistemi che richiedono il supporto a lungo termine di infrastrutture basate su Data Hiway, interfacciandosi al contempo con componenti di controllo basati su LCN.

Moduli correlati e comparabili

• Schede paddle I/O Honeywell Data Hiway (altre varianti TDC 2000)
• Schede di interfaccia Honeywell LCN per TDC 3000
• Moduli di interfaccia di rete Honeywell per la migrazione da DCS legacy

Ogni modello differisce per la configurazione dei connettori e la compatibilità con l'armadio; la scelta deve basarsi sulla disposizione del sistema e sulla topologia di rete.

FAQ

D: Il modello 51108088-100 è compatibile con i moderni sistemi Honeywell Experion? R: No. Questa scheda è progettata specificamente per le architetture Honeywell TDC 2000 e TDC 3000 e non si interfaccia direttamente con le piattaforme Experion PKS.

D: Questa scheda supporta connessioni Data Hiway ridondanti? R: Sì. I connettori BNC doppi consentono il collegamento ai canali Data Hiway A e B per la ridondanza.

D: Questo modulo è adatto ad ambienti soggetti a forti vibrazioni? R: Sì. La sua struttura robusta e il design dei terminali sicuri garantiscono un funzionamento affidabile in condizioni industriali caratterizzate da vibrazioni e variazioni di temperatura.
