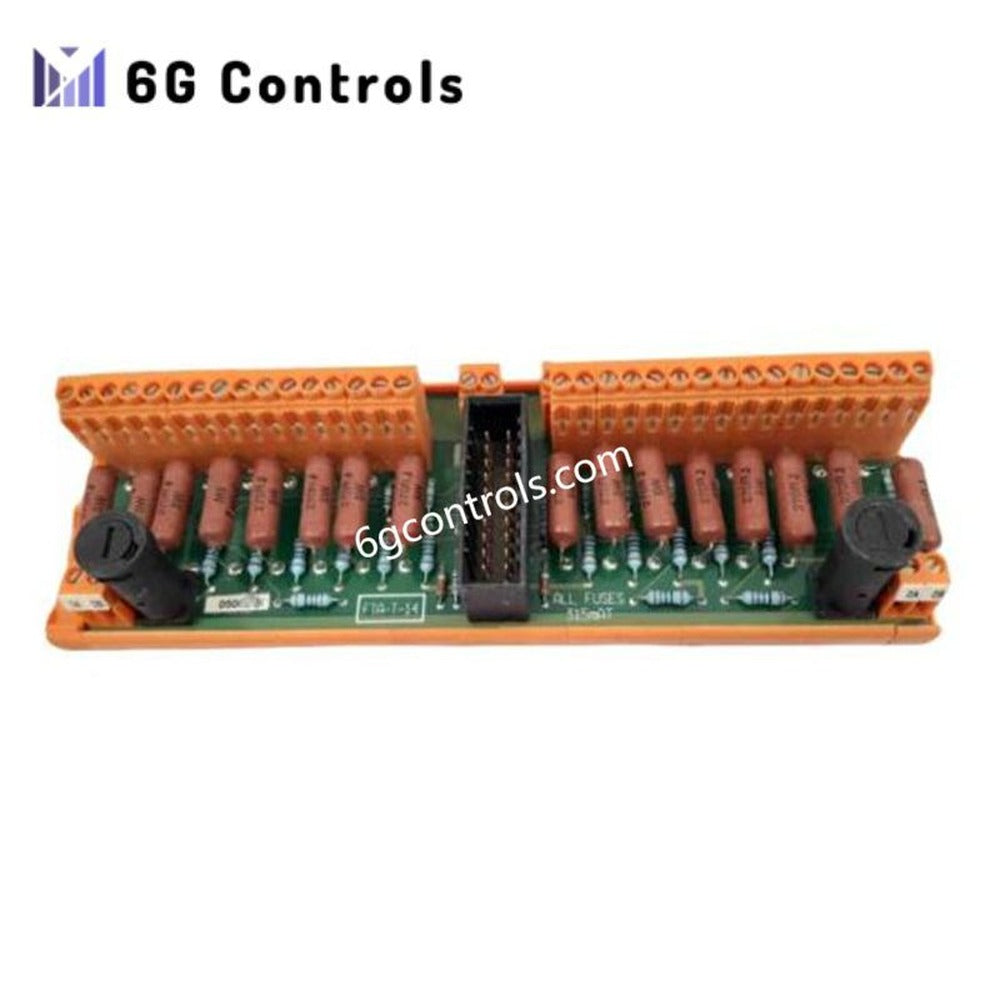

Honeywell FC-TSAL-1620M Analog Input Field Termination Assembly

Panoramica

La Honeywell FC-TSAL-1620M è un robusto assieme di terminazione dell’ingresso analogico di campo, progettato per sistemi di sicurezza, arresto e controllo di processi critici. Funziona perfettamente con le piattaforme Experion PKS e Safety Manager ed è apprezzata dagli ingegneri per l’interfacciamento di segnali analogici ad alta integrità. Il modulo utilizza un design con rivestimento protettivo che protegge i circuiti sensibili da umidità, polvere e contaminanti corrosivi presenti nell’aria. Inoltre, supporta un’ampia gamma di segnali analogici, aiutando gli impianti a standardizzare la propria infrastruttura di cablaggio di campo.

Questa FTA offre prestazioni prevedibili in ambienti industriali difficili e la sua affidabilità comprovata riduce le esigenze di manutenzione. Inoltre, la FC-TSAL-1620M offre una capacità stabile di alimentazione dei circuiti e una protezione dei canali tramite fusibili, supportando architetture affidabili per i sistemi di sicurezza.

Caratteristiche principali e funzionalità

• Terminazione affidabile dell’ingresso analogico a 16 canali per i sistemi Safety Manager
• Il rivestimento protettivo migliora la resistenza a lungo termine all’umidità e alle sostanze chimiche presenti nell’aria
• Supporta i comuni intervalli dei segnali di campo, inclusi i circuiti di corrente e i sensori passivi
• Fornisce un’alimentazione stabile ai trasmettitori passivi, semplificando il cablaggio di campo
• Include fusibili per ogni canale per un migliore isolamento dei guasti e una maggiore sicurezza del sistema
• Si installa facilmente su guide DIN TS32 o TS35, per configurazioni flessibili degli armadi
• Progettato per un’elevata resistenza alle condizioni ambientali, per supportare i rigorosi settori del petrolio, del gas e dei processi industriali pesanti

Inoltre, il modulo offre una precisione elettrica costante e garantisce quindi un condizionamento preciso del segnale d’ingresso prima dell’inoltro dei dati al modulo SAI-1620M.

Specifiche tecniche

Generale

• N. prodotto: FC-TSAI-1620M
• Tipo di modulo: assieme di terminazione dell’ingresso analogico di campo
• Canali: 16 (organizzati in due gruppi da otto con 0 V comune)
• Tipo di rivestimento: Con rivestimento protettivo (tipo FC)
• Paese di origine: USA

Elettrico

• Intervallo di ingresso del campo: 0–25 mA CC
• Resistenza d’ingresso: 250 Ω (±1%)
• Alimentazione esterna richiesta: 30 V CC, 3 mA (senza carichi del loop di ingresso)
• Uscita verso il modulo SAI-1620M: 0–4 V CC
• Precisione dell'uscita: 0.10%
• Supporto per trasmettitori passivi: 270 Ω (±5%) di resistenza di uscita
• Corrente di innesco per canale: <120 mA a 30 V CC
• Fusibili: 315 mAT, ritardati, 5 × 20 mm

Caratteristiche meccaniche

• Dimensioni: 210 × 70 × 60 mm
• Montaggio: guida DIN TS32 / TS35 × 7.5
• Cablaggio dei morsetti: fino a 2.5 mm² (AWG14)
• Coppia di serraggio: 0.5 Nm

Caratteristiche ambientali

• Temperatura di esercizio: –20°C a +60°C
• Temperatura di stoccaggio: –30°C a +70°C
• Protezione: assemblaggio con rivestimento protettivo

Applicazioni tipiche

L'FC-TSAL-1620M si integra perfettamente nelle architetture industriali di sicurezza e controllo che richiedono una terminazione accurata dei segnali analogici. Gli ingegneri lo utilizzano nei sistemi di gestione dei bruciatori, nei sistemi di arresto di emergenza e nei loop di processo ad alta disponibilità. Inoltre, il suo stabile condizionamento dell'ingresso supporta punti di misura critici in raffinerie, impianti chimici, terminali GNL e centrali elettriche.

Supporto, affidabilità e manutenzione

Honeywell progetta l'FC-TSAL-1620M per una lunga durata operativa, anche in condizioni ambientali estreme. Il rivestimento protettivo prolunga la durata dell'assemblaggio, mentre la disposizione dei canali con fusibili semplifica la risoluzione dei problemi. Pertanto, i team di manutenzione possono isolare rapidamente i guasti e mantenere operativi i sistemi di sicurezza con tempi di inattività minimi.

Domande frequenti

D1: L'FC-TSAL-1620M è compatibile con le versioni precedenti di Safety Manager? Sì. È compatibile con la maggior parte delle generazioni di Safety Manager che supportano il modulo di ingresso SAI-1620M.

D2: L'assemblaggio fornisce alimentazione ai trasmettitori analogici passivi? Sì. Offre una resistenza di uscita di 270 ohm che supporta i dispositivi passivi nelle configurazioni a loop di corrente.

D3: Il modulo può funzionare in modo affidabile in ambienti corrosivi? Sì. Il rivestimento protettivo migliora la resistenza all'umidità, alle sostanze chimiche e ai contaminanti presenti nell'aria.

D4: Quale ferramenta di montaggio è necessaria? Si installa direttamente su guide DIN TS32 o TS35 senza staffe speciali.

D5: Ogni canale include una protezione individuale con fusibile? Sì. Ogni canale include un fusibile ritardato da 315 mAT per un isolamento più sicuro del cablaggio sul campo.
