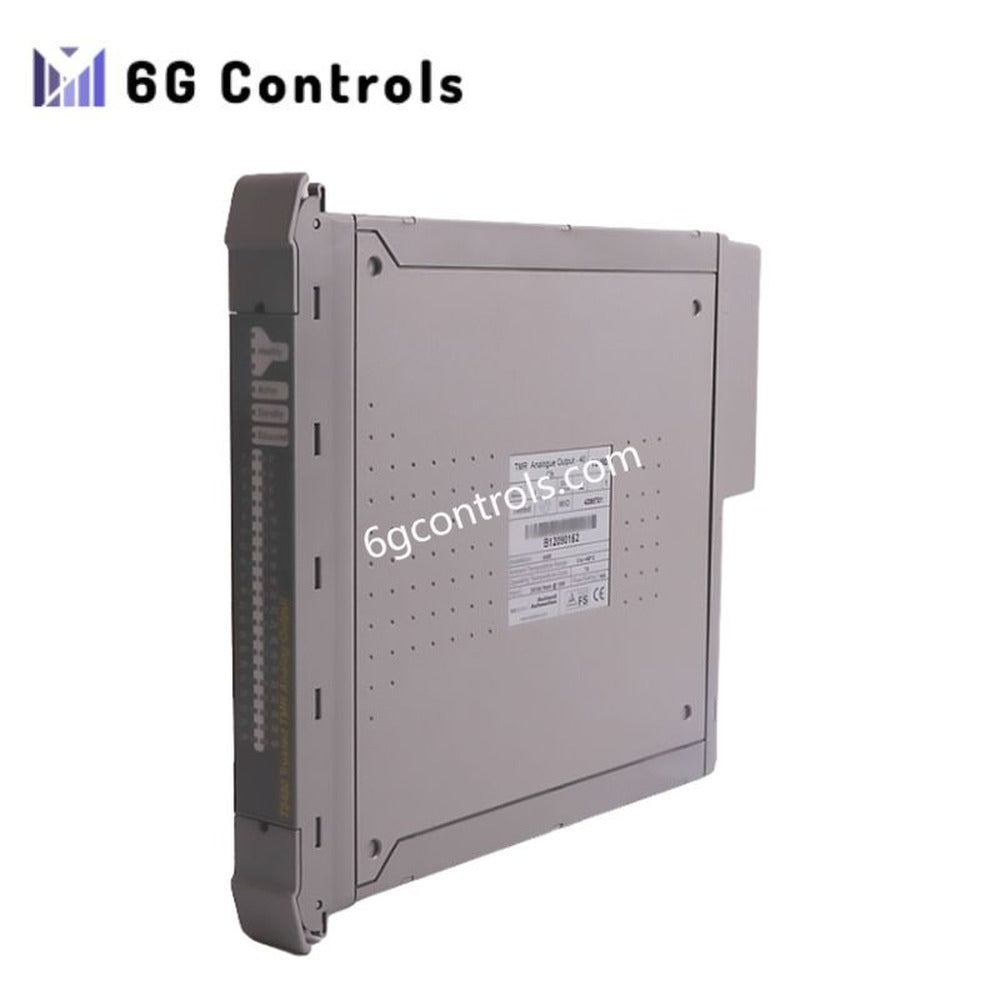

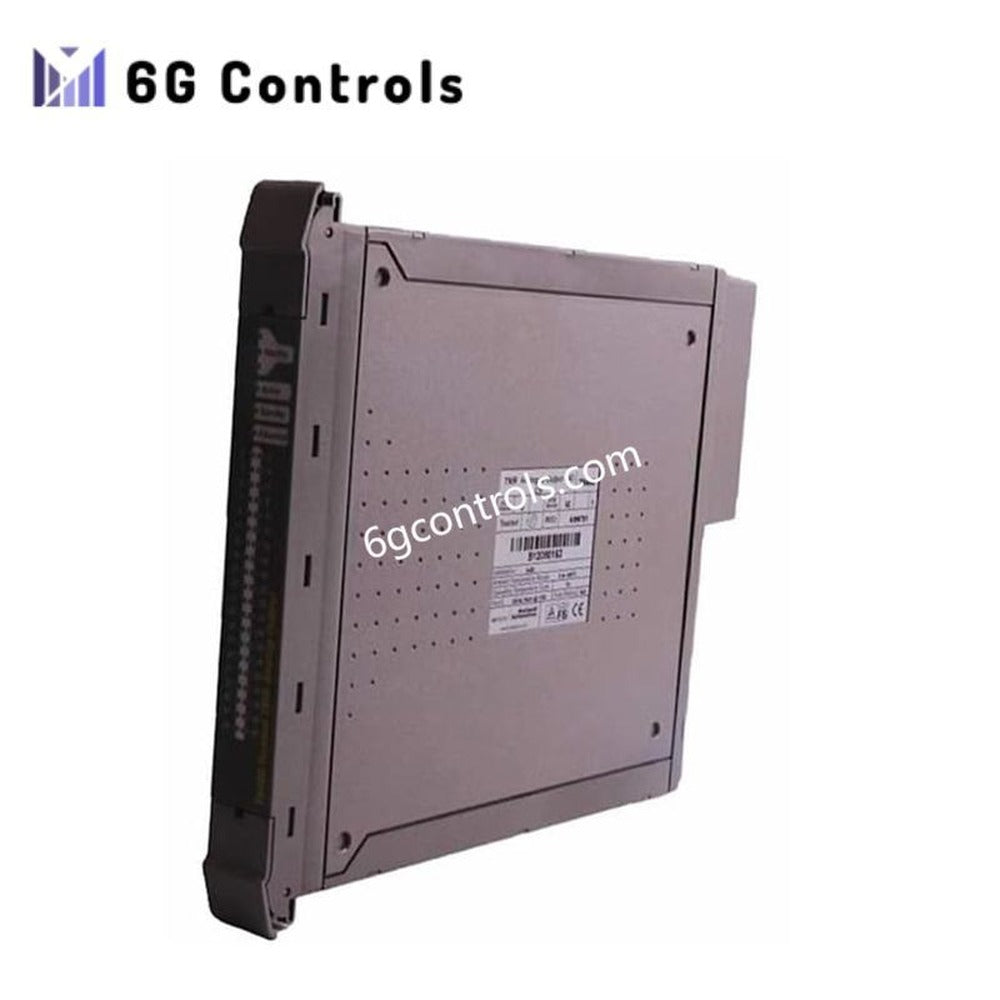

Modulo di uscita analogica a ridondanza modulare tripla ICS Triplex T8480

Modulo di uscita analogica a ridondanza modulare tripla ICS Triplex T8480

L’ICS Triplex T8480, catalogato anche come modulo di uscita analogica T8480, è un componente hardware dedicato alla generazione di segnali triplicati da 4-20 mA all’interno del Trusted Safety Instrumented System (SIS). Il modulo esegue il controllo degli attuatori analogici tramite elaborazione TMR, uscite di campo isolate e monitoraggio diagnostico.

Specifiche hardware

Parametro	Specifiche
Modello	T8480
Marchio	ICS Triplex
Origine	Regno Unito
Peso	1,28 kg
Dimensioni	241 mm x 51 mm x 181 mm
Temperatura di esercizio	Da 0 °C a +60 °C
Consumo energetico	22 W sistema, 28 W alimentazione di campo
Tipo di modulo	Modulo di uscita analogica TMR Trusted
Canali di uscita	40 uscite analogiche triplicate indipendenti
Intervallo di uscita	4-20 mA standard, 0-20 mA configurabile
Precisione	+/-0,1% del campo
Linearità	+/-0,2% nell’intero intervallo della temperatura di esercizio
Risoluzione	16 bit per canale
Conformità al carico	Carico resistivo massimo dell’attuatore: 750 Ohm
Isolamento	Tenuta agli impulsi di 2500 VDC tra canali, backplane e gruppi di campo
Tempo di risposta	Frequenza di aggiornamento del canale: 20 ms
Diagnostica	Rilevamento di circuito aperto/cortocircuito e protezione da sovracorrente
Alimentazione	Alimentazione ridondante del backplane da 20-32 VDC, nominale 24 VDC
Formato	Modulo montato su chassis Trusted per slot T8100/T8300
Supporto hot-swap	Tecnologia SmartSlot con compatibilità con lo slot di riserva associato
Certificazione	IEC 61508 SIL3, TÜV AK6, UL/cUL, CE

Architettura di uscita di sicurezza a ridondanza modulare tripla

Il T8480 utilizza una struttura di uscita a ridondanza modulare tripla (TMR) per i circuiti di controllo analogico strumentato di sicurezza. Tre percorsi interni di elaborazione delle uscite generano e monitorano i segnali di corrente di campo, mentre le funzioni di confronto diagnostico identificano le deviazioni dei canali e i guasti delle uscite. Il modulo fornisce isolamento galvanico tra i gruppi di uscite di campo, l’elettronica interna e le interfacce del backplane. I circuiti di uscita da 4-20 mA supportano applicazioni di controllo di attuatori analogici con monitoraggio per canale, rilevamento dei circuiti aperti e protezione da sovracorrente.

Esecuzione e isolamento del segnale analogico fail-safe

Il T8480 supporta applicazioni di sicurezza SIL3 tramite percorsi di elaborazione ridondanti e canali di uscita analogici isolati. Il modulo monitora l’integrità delle uscite durante il funzionamento e fornisce informazioni sui guasti tramite gli indicatori del pannello frontale e la diagnostica del sistema. La funzionalità hot-swap utilizza la tecnologia SmartSlot per consentire la sostituzione del modulo all’interno di configurazioni di chassis Trusted compatibili senza rimuovere i moduli adiacenti. Le procedure di installazione devono rispettare i requisiti di manutenzione del sistema per preservare l’integrità della configurazione SIS.

Domande frequenti (FAQ)

D: Quanti canali di uscita analogica sono disponibili sul T8480? R: Il T8480 fornisce 40 canali di uscita analogica con elaborazione interna triplicata per il funzionamento di sicurezza TMR. D: Quale tipo di segnale di uscita genera il T8480? R: Il modulo fornisce uscite in corrente da 4-20 mA nella configurazione predefinita e supporta il funzionamento configurabile da 0-20 mA. D: Quale protezione di isolamento è prevista tra i circuiti di uscita e le interfacce del sistema? R: Il T8480 offre un isolamento con tenuta agli impulsi di 2500 VDC tra i canali, le interfacce del backplane e i gruppi di campo.

Linee guida per l’installazione sul campo

Installare il modulo T8480 esclusivamente nelle posizioni approvate dello chassis Trusted compatibili con la configurazione degli slot T8100/T8300. Verificare lo stato di alimentazione dello chassis e l’indirizzamento del modulo prima dell’inserimento o della rimozione. Instradare il cablaggio delle uscite analogiche separatamente dai cavi ad alta tensione, dai circuiti di commutazione e dalle sorgenti di interferenza elettromagnetica. Utilizzare cavi schermati per strumentazione quando richiesto dal progetto elettrico del sito e terminare le schermature dei cavi secondo lo standard di messa a terra dell’impianto. Verificare la polarità del circuito dell’attuatore, la continuità del circuito di corrente e la terminazione del dispositivo di campo prima della messa in servizio. Dopo l’installazione, controllare gli indicatori dei canali sul pannello frontale, i LED di stato dei guasti e la diagnostica del sistema per confermare il corretto funzionamento delle uscite.
