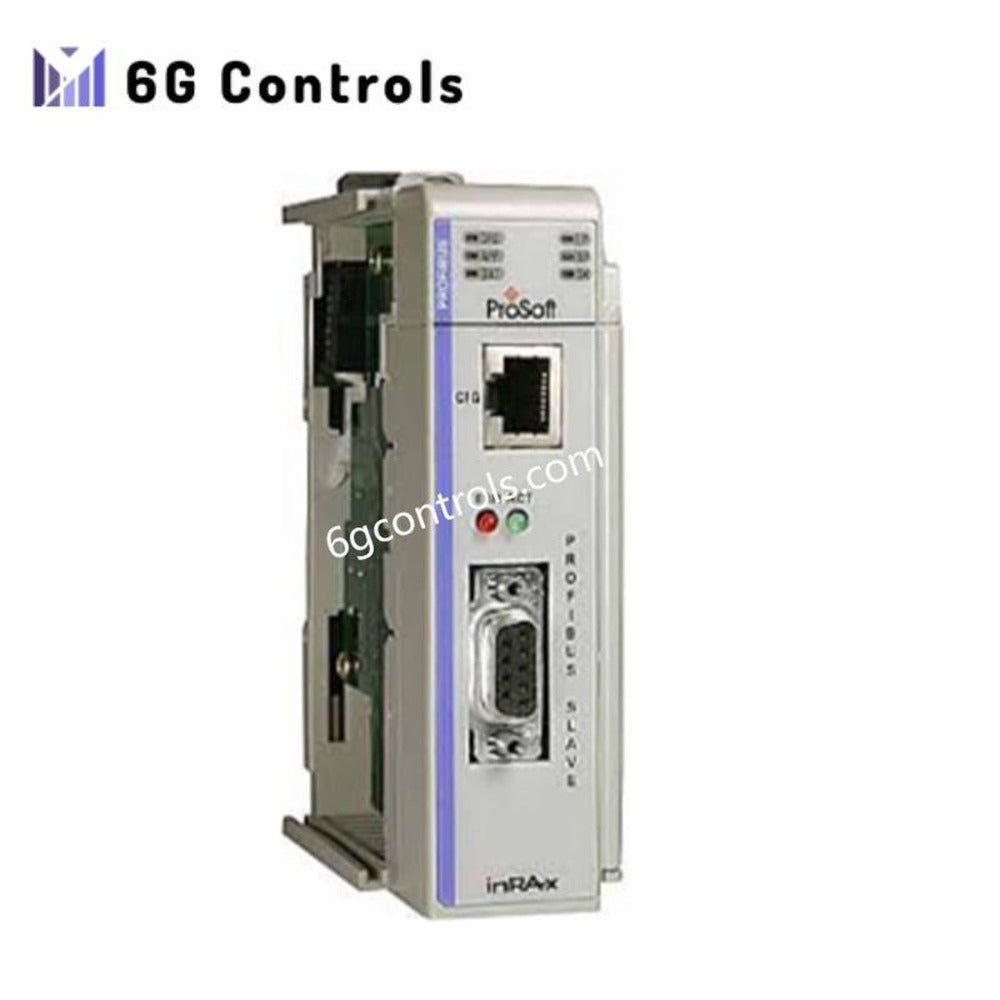

MVI69-PDPS | ProSoft | Modulo di comunicazione slave PROFIBUS DP

14 disponibili

Manufacturer: Prosoft
Product No.: MVI69-PDPS
Country of origin: USA
Product Type: Modulo di comunicazione slave PROFIBUS DP
Condition: Completamente nuovo
Payment: Bonifico telegrafico, Western Union
Weight: 0.5 kg
Dimensions: 132 mm × 52.5 mm × 114.8 mm
Shipping port: Xiamen
Warranty: 12 mesi

Descrizione
Reviews
Spedizione e pagamento

Descrizione del prodotto

MVI69-PDPS di ProSoft Technology è un’interfaccia slave PROFIBUS DP dedicata, progettata per i controller Allen-Bradley CompactLogix e MicroLogix 1500. Installato direttamente nel backplane 1769 Compact I/O, questo modulo consente ai PLC Rockwell Automation di funzionare come slave PROFIBUS DP all’interno di architetture di controllo multi-vendor.

Supportando i servizi PROFIBUS DP-V0 e DP-V1, il modulo consente lo scambio deterministico di I/O ciclici, nonché la parametrizzazione e la diagnostica acicliche. Ciò rende MVI69-PDPS adatto all’integrazione con PLC Siemens S7, piattaforme DCS e altri sistemi master PROFIBUS DP, senza la necessità di gateway di protocollo esterni.

Funzionalità

Funzionamento come slave conforme a PROFIBUS DP-V0 / DP-V1
Rilevamento automatico della velocità di trasmissione da 9,6 kbps fino a 12 Mbps
Mappatura I/O definita dall’utente fino a 244 byte di ingresso e 244 byte di uscita
Doppi connettori PROFIBUS DB9 per supportare configurazioni di rete lineari o con derivazioni
Isolamento elettrico tra il backplane del PLC e la rete di campo PROFIBUS
Diagnostica integrata con indicatori LED per l’alimentazione, la comunicazione e lo stato di guasto
Configurazione e messa in servizio tramite il software ProSoft Configuration Builder
Ingombro a slot singolo compatibile con i sistemi 1769 Compact I/O

Specifiche tecniche

Comunicazione PROFIBUS

Protocollo supportato: PROFIBUS DP-V0 / DP-V1
Conformità agli standard: EN 50170
Velocità di trasmissione: da 9,6 kbps a 12 Mbps (negoziazione automatica)
Dimensione massima dei dati ciclici:
- Ingresso: 244 byte
- Uscita: 244 byte
Porte PROFIBUS: 2 connettori DB9 femmina
Interfaccia di configurazione: porta di servizio RS-232

Caratteristiche elettriche

Tensione di alimentazione del backplane: 5 V CC
Consumo di corrente tipico: circa 800 mA
Grado di isolamento: 1500 Vrms tra il backplane e la rete PROFIBUS

Specifiche ambientali

Temperatura di esercizio: da –20 °C a +60 °C
Temperatura di stoccaggio: da –40 °C a +85 °C
Umidità relativa: dal 5% al 95%, senza condensa

Dettagli meccanici

Formato del modulo: modulo 1769 CompactLogix a slot singolo
Metodo di montaggio: chassis 1769 Compact I/O
Indicazione dello stato: LED di alimentazione, attività di rete e guasto del modulo

Casi d’uso tipici

Collegamento di PLC CompactLogix come slave PROFIBUS a master Siemens S7
Integrazione da PLC a DCS nei settori di processo
Architetture I/O distribuite basate su PROFIBUS
Progetti di retrofit che richiedono PLC Rockwell in reti PROFIBUS esistenti

Domande frequenti

D: MVI69-PDPS può funzionare come master PROFIBUS? R: No. Il modulo è esclusivamente un dispositivo slave PROFIBUS DP.

D: È disponibile un file GSD per la configurazione del sistema? R: Sì. Per l’integrazione con Siemens e altri strumenti master PROFIBUS viene fornito un file GSD standard.

D: Il modulo supporta la diagnostica PROFIBUS aciclica? A: Sì. I servizi DP-V1 consentono l’accesso ai dati diagnostici estesi e ai dati dei parametri.
