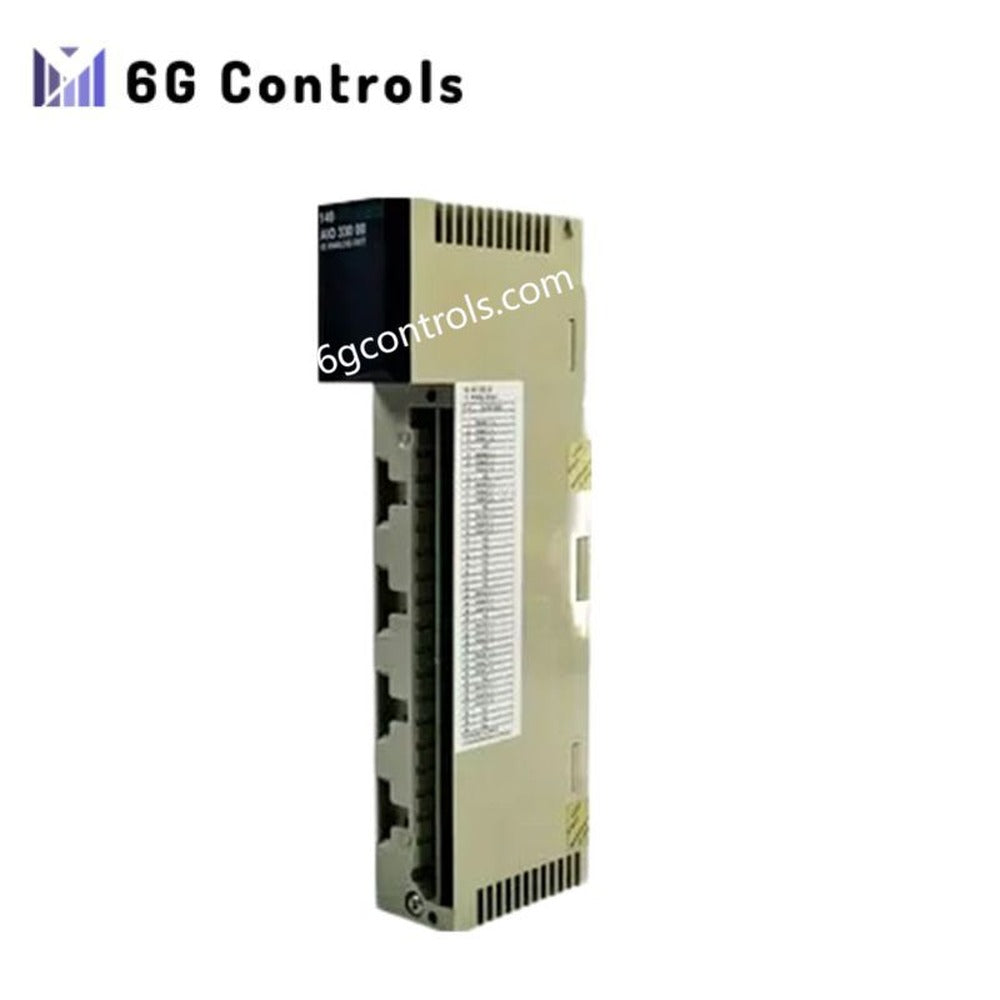

Modulo di ingresso a sicurezza intrinseca Schneider Electric 140AII33010

Descrizione del prodotto

Il 140AII33010 di Schneider Electric è un modulo di ingresso analogico a sicurezza intrinseca specializzato, sviluppato per la piattaforma PAC Modicon Quantum. È progettato per acquisire segnali di corrente da strumenti di campo situati in ambienti pericolosi, garantendo livelli di energia sicuri in conformità agli standard ATEX e IEC sulla sicurezza intrinseca.

Progettato per settori di processo quali impianti chimici, petrolio e gas e strutture soggette alla presenza di polveri, questo modulo consente il collegamento diretto a circuiti a sicurezza intrinseca senza richiedere barriere aggiuntive, semplificando l'architettura del sistema e mantenendo la conformità.

Sebbene ora fuori produzione, il 140AII33010 rimane ampiamente utilizzato nei sistemi Quantum legacy in cui è necessaria un'acquisizione del segnale affidabile e ad alta precisione in atmosfere esplosive.

Caratteristiche tecniche principali

• 8 canali di ingresso analogici di corrente isolati
• Intervalli di segnale supportati: 0–20 mA, 0–25 mA, 4–20 mA
• Conversione ad alta risoluzione equivalente fino a 16 bit (scalatura dipendente dall'intervallo)
• Precisione tipica: ±0,05% del fondo scala a 25°C
• Eccellente immunità al rumore con reiezione del modo comune >100 dB
• Rilevamento integrato della rottura del cavo per circuiti 4–20 mA
• Certificato a sicurezza intrinseca per applicazioni nelle Zone 20/21/22
• Limitazione interna della corrente per una maggiore protezione di sicurezza

Specifiche tecniche

Generale

• Serie di prodotti: Modicon Quantum
• Tipo di modulo: ingresso analogico a sicurezza intrinseca
• Canali: 8 ingressi differenziali
• Formato del modulo: modulo I/O Quantum standard

Parametri di ingresso

• Intervalli d'ingresso:
  • 0–20 mA
  • 0–25 mA
  • 4–20 mA
• Corrente d'ingresso massima: 25 mA (limitata internamente)
• Impedenza d'ingresso: 100 Ω ±0,1%
• Risoluzione:
  • 0–20 mA: 0–20000 conteggi
  • 0–25 mA: 0–25000 conteggi
  • 4–20 mA: 0–16000 conteggi

Precisione e prestazioni

• Precisione: ±0,05% tipica, ±0,1% massima (25°C)
• Deriva termica: ±0,0025% FS/°C tipica
• Errore di linearità: ≤0,003% FS
• Reiezione del modo comune: >100 dB (50/60 Hz)
• Filtro d'ingresso: filtro passa-basso, -3 dB a ~15 Hz
• Tempo di conversione/aggiornamento: 750 ms

Isolamento e protezione

• Isolamento tra canale e bus:
  • 2500 V CC (1 minuto)
  • 1780 V CA
• Protezione: fusibile interno
• Rilevamento guasti: rilevamento del circuito aperto (4–20 mA)
• Sostituzione a caldo: non supportata (vincolo di sicurezza intrinseca)

Requisiti elettrici

• Dissipazione di potenza: 7,5 W
• Corrente del backplane: 1500 mA

Condizioni ambientali

• Temperatura di esercizio: da 0 a 60 °C
• Temperatura di stoccaggio: da -40 a 85 °C
• Umidità: fino al 95% (senza condensa)
• Altitudine massima: 5000 m

Certificazioni e conformità

• ATEX: II1 G/D Ex ia IIC
• FM Classe 1 Divisione 2
• UL 508, CSA C22.2
• EN 50014, EN 50020, EN 50284
• Marcato CE

Applicazioni

• Misurazione di processo in aree pericolose (ambienti con gas e polveri)
• Impianti chimici e petrolchimici
• Impianti upstream e downstream per petrolio e gas
• Produzione farmaceutica con rischio di esplosione
• Industrie della movimentazione dei cereali e della lavorazione delle polveri

Note importanti

• Il 140AII33010 il modulo ha raggiunto la fine della commercializzazione (luglio 2024).
• Non esiste un sostituto diretto plug-and-play all'interno della gamma Quantum.
• Per le nuove installazioni si raccomanda la migrazione a Modicon M580 o a piattaforme I/O più recenti certificate per la sicurezza.
• La disponibilità è limitata alle scorte in eccedenza e ai canali di ricondizionamento.

FAQ

D: Questo modulo può essere utilizzato al di fuori delle aree pericolose? R: Sì, ma il suo design a sicurezza intrinseca è destinato principalmente alle zone pericolose, rendendolo superfluo negli ambienti standard.

D: Richiede barriere esterne a sicurezza intrinseca? R: No, il modulo integra una protezione a sicurezza intrinseca, consentendo il collegamento diretto a dispositivi di campo conformi.

D: È supportata la sostituzione a caldo? R: No, gli standard di sicurezza intrinseca vietano l'inserimento o la rimozione sotto tensione di questo modulo.

D: Qual è il percorso di aggiornamento consigliato? A: Schneider Electric raccomanda in genere la migrazione ai sistemi Modicon M580 con soluzioni I/O remoti certificate.
