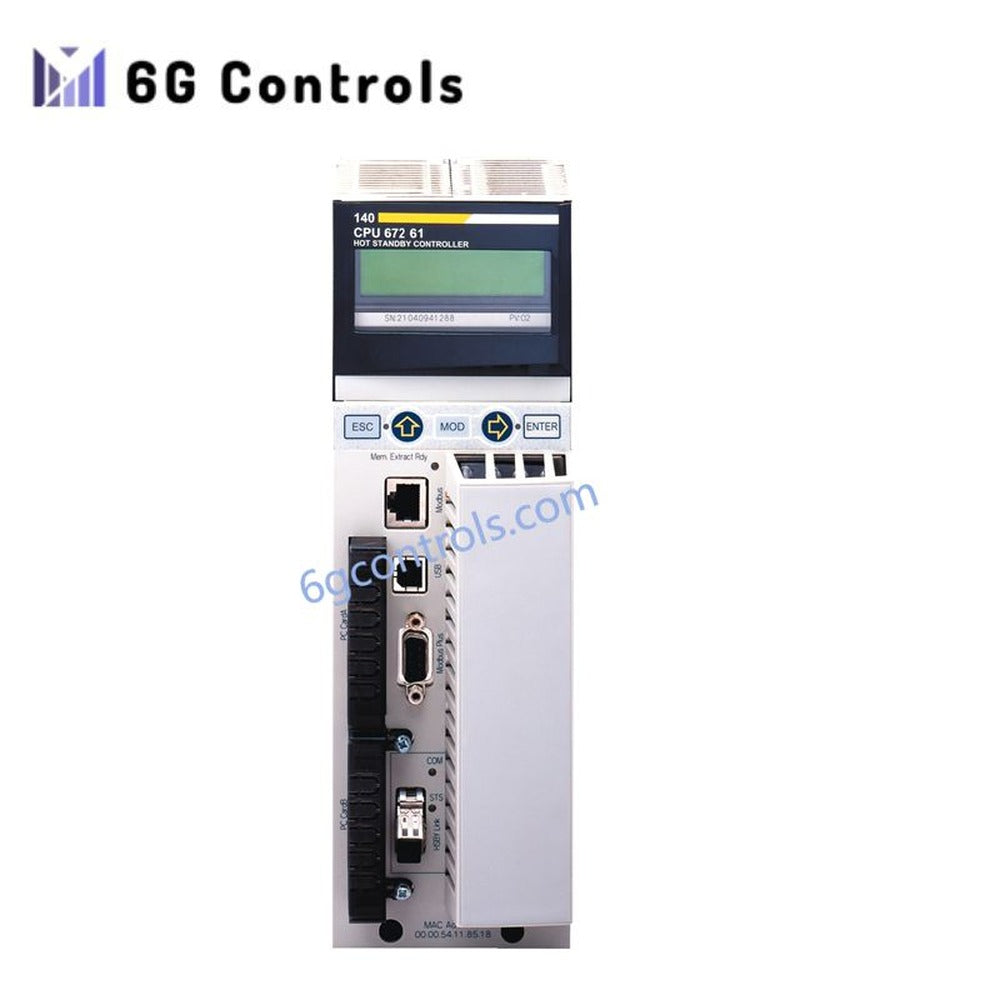

Processore Unity Hot Standby Schneider Electric 140CPU67261

Descrizione del prodotto

Il modello 140CPU67261 di Schneider Electric è un processore Unity ad alte prestazioni progettato per le piattaforme Modicon Quantum che richiedono funzionamento continuo e ridondanza del sistema. Progettato per architetture Hot Standby, garantisce il passaggio senza interruzioni tra i controller primario e di standby, riducendo al minimo i tempi di inattività nei sistemi di automazione mission-critical.

Questo processore integra un'esecuzione deterministica del controllo con un'ampia scalabilità degli I/O e un solido supporto per le comunicazioni industriali, risultando adatto ad ambienti complessi di controllo distribuito.

Caratteristiche tecniche principali

• Tipo di processore: CPU Unity Hot Standby
• Frequenza della CPU: 266 MHz
• Memoria interna: RAM da 3072 KB (1536 KB allocati per i dati)
• Memoria espandibile:
  • Fino a 7 MB di memoria programma tramite PCMCIA
  • Fino a 8 MB di spazio per l'archiviazione dei file
• Supporto della ridondanza: collegamento Hot Standby in fibra ottica (distanza fino a 16 km)
• Funzionalità Ethernet: servizi integrati di routing e comunicazione

Capacità e prestazioni del sistema

• Stazioni I/O distribuite: fino a 63 nodi
• Stazioni I/O remote: fino a 31 per rete (Ethernet Quantum, X80 o Modbus Plus)
• Gestione degli I/O discreti:
  • Remoti: fino a 31.744 ingressi / 31.744 uscite
  • Distribuiti: fino a 8.000 ingressi / 8.000 uscite per rete
• Capacità I/O analogici:
  • Remoti: fino a 1.984 ingressi / uscite
  • Distribuiti: fino a 500 ingressi / uscite
• Velocità di elaborazione delle istruzioni:
  • 10,28 K istruzioni/ms (logica booleana)
  • 10,07 K istruzioni/ms (logica mista)

Interfacce di comunicazione

• 1 × porta USB
• 1 × interfaccia Modbus Plus (SUB-D 9)
• 1 × porta seriale Modbus (RS232/RS485)
• 1 × porta Ethernet RJ45
• 1 × porta LC in fibra ottica per la ridondanza
• Supporto per moduli di comunicazione opzionali (fino a 6): Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max

Funzionalità

• Elaborazione degli interrupt ad alta velocità
• Funzioni integrate di contatore e timer
• Marcatura temporale precisa del sistema
• Servizi di routing Ethernet
• Selettore a chiave per la protezione della memoria

Dati elettrici e meccanici

• Assorbimento di corrente dal backplane: 2760 mA
• Formato: modulo installabile su rack Quantum
• Peso: 1,45 kg
• Dimensioni: 11,0 × 19,0 × 32,5 cm

Conformità e certificazioni

• Certificato CE, UL, CSA
• Conforme per applicazioni marine e ambienti pericolosi (HazLoc)
• Certificato GOST

Sostituzione consigliata

Per i progetti di modernizzazione, Schneider Electric consiglia la migrazione alla piattaforma Modicon M580, ad esempio al processore ridondante BMEH584040, che offre una maggiore capacità di memoria, funzionalità di cybersicurezza e un'integrazione Ethernet migliorata.

Applicazioni tipiche

• Sistemi di generazione e distribuzione dell'energia
• Impianti di lavorazione di petrolio e gas
• Impianti di trattamento delle acque e delle acque reflue
• Automazione della produzione su larga scala
• Industrie a processo continuo che richiedono ridondanza

FAQ

Gli I/O locali sono supportati in modalità Hot Standby? No. Gli I/O locali non sono consentiti nelle configurazioni Hot Standby; sono supportate solo architetture I/O remote e distribuite.

Qual è la distanza massima tra le CPU ridondanti? Fino a 16 km utilizzando una connessione in fibra ottica monomodale.

È possibile espandere la memoria? Sì, tramite schede PCMCIA sia per l'esecuzione dei programmi sia per l'espansione dello spazio di archiviazione dei dati.

Questo processore è ancora supportato? Rimane sottoposto a manutenzione fino alla data di fine servizio nel 2026, ma si raccomanda vivamente di pianificare la migrazione.
