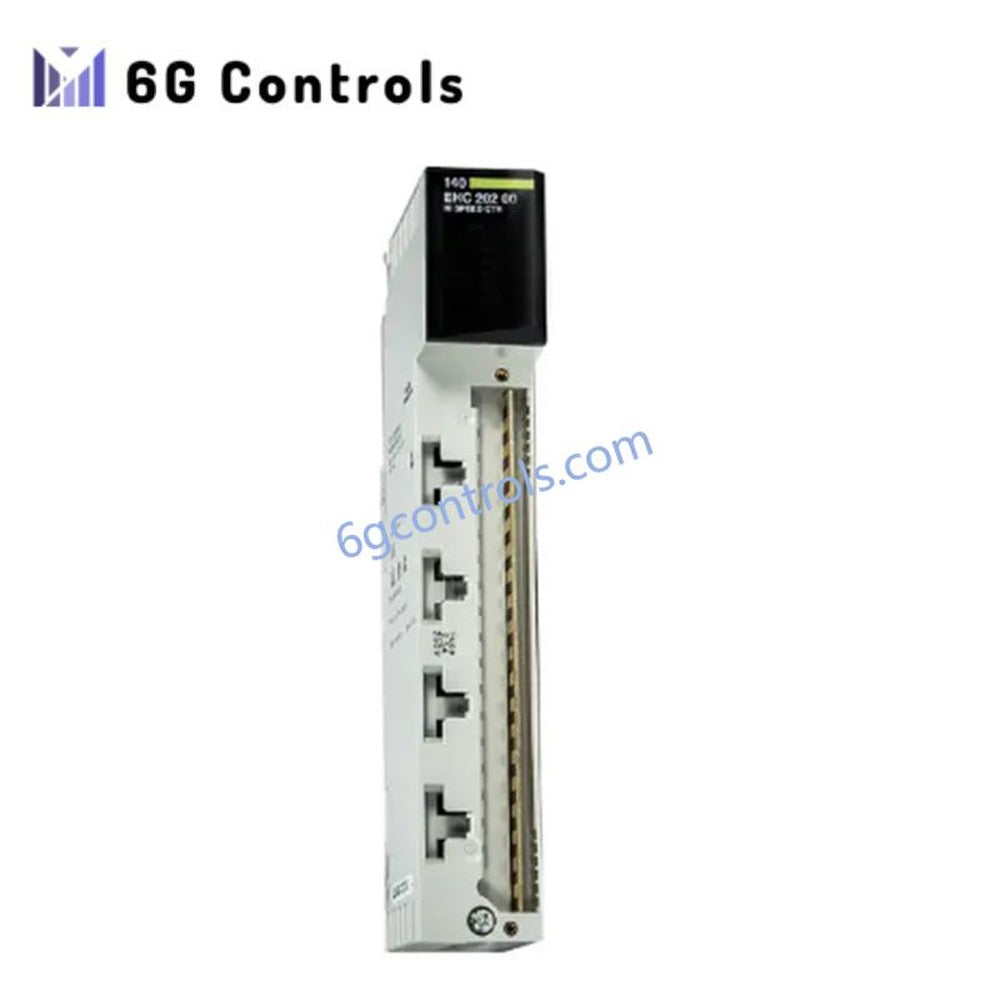

Modulo contatore ad alta velocità Schneider Electric 140EHC20200

13 disponibili

Manufacturer: Schneider
Product No.: 140EHC20200
Country of origin: Francia
Product Type: Modulo contatore ad alta velocità
Condition: Completamente nuovo
Payment: Bonifico telegrafico, Western Union
Weight: 0.44 kg
Dimensions: 110 × 55 × 90 mm
Shipping port: Xiamen
Warranty: 12 mesi

Descrizione
Reviews
Spedizione e pagamento

Descrizione del prodotto

Il 140EHC20200 Il modulo contatore ad alta velocità fa parte della piattaforma di automazione Schneider Electric Modicon Quantum ed è progettato per applicazioni di conteggio preciso degli impulsi e feedback del movimento nei sistemi di controllo industriale. Questo modulo supporta due canali contatore indipendenti e funziona in modalità di conteggio incrementale o in quadratura, risultando adatto all'elaborazione dei segnali degli encoder, ai sistemi di posizionamento, alla sincronizzazione dei trasportatori e al monitoraggio ad alta velocità delle macchine.

Progettato per le architetture PLC Quantum montate su rack, il modulo fornisce un'acquisizione affidabile dei segnali ad alta frequenza fino a 500 kHz, mantenendo al contempo l'isolamento elettrico e un funzionamento stabile in ambienti industriali esigenti.

Il 140EHC20200 supporta entrambi i formati di dati a 16 e 32 bit e si integra direttamente nei rack Quantum locali, remoti o distribuiti. Le sue uscite basate su FET consentono prestazioni di commutazione rapide per processi di automazione ad alta velocità che richiedono il rilevamento e il controllo accurati degli eventi.

Schneider Electric ha ufficialmente ritirato 140EHC20200 il 31 dicembre 2022. Il prodotto sostitutivo consigliato per la migrazione è il modulo contatore ad alta velocità BMXEHC0200 della serie Modicon M340.

Specifiche tecniche

Parametro	Specifiche
Produttore	Schneider Electric
Serie del prodotto	Modicon Quantum
Modello	140EHC20200
Tipo di prodotto	Modulo contatore ad alta velocità
Canali del contatore	2 canali
Modalità di conteggio	Incrementale / in quadratura
Frequenza massima di conteggio	500 kHz
Tipo di ingresso	Ingressi digitali ad alta velocità
Tensione di ingresso	Inferiore a 30 VCC
Resistenza di ingresso	10 kΩ
Formato dei dati	A 16 e 32 bit
Requisito di indirizzamento	6 parole di ingresso / 6 parole di uscita
Quantità di uscite	4 uscite
Tecnologia di uscita	FET (transistor a effetto di campo)
Corrente di carico in uscita	0,5 A
Corrente di dispersione	≤ 0,4 mA
Caduta di tensione in uscita	< 0,4 V
Tensione di alimentazione esterna	Da 19,2 a 30 VCC
Consumo di corrente del bus	650 mA
Consumo totale di corrente	≤ 1050 mA a 24 V CC
Isolamento	1780 Vrms per 60 secondi
Protezione contro i cortocircuiti	Integrata
Protezione tramite fusibile	2,5 A
Temperatura di esercizio	Da 0 °C a 60 °C
Temperatura di stoccaggio	Da -40 °C a 85 °C
Umidità relativa	95% senza condensa
Altitudine di esercizio	Fino a 5000 m
Compatibilità del rack	Locale / Remoto / Distribuito
Metodo di montaggio	Montaggio su rack
Certificazioni	UL, CSA, CE, FM Classe 1 Div 2, C-Tick
Peso	0,44 kg

Caratteristiche funzionali principali

Architettura di conteggio ad alta velocità a doppio canale
Supporta applicazioni di retroazione tramite encoder
Compatibile con segnali di ingresso in quadratura e incrementali
Elaborazione degli impulsi ad alta frequenza fino a 500 kHz
Uscite a transistor FET integrate
Progettato per i sistemi PLC Modicon Quantum
Isolamento elettrico tra i canali e il bus del backplane
Adatto a topologie di automazione locali e distribuite
Indicatori LED diagnostici integrati per lo stato dei canali
Protezione EMC ed ESD di livello industriale

Applicazioni industriali tipiche

Il 140EHC20200 Il modulo è comunemente impiegato in:

Sistemi di monitoraggio della velocità dei trasportatori
Macchinari per il confezionamento
Interfacce per encoder rotativi
Apparecchiature per la movimentazione dei materiali
Applicazioni di sincronizzazione del movimento
Linee di produzione automatizzate
Sistemi di tracciamento della posizione
Operazioni di conteggio ad alta velocità e di dosaggio

Domande frequenti

Il modello 140EHC20200 è ancora disponibile?

Il modulo è stato dismesso da Schneider Electric. La disponibilità è generalmente limitata a scorte in eccedenza, prodotti ricondizionati o unità inutilizzate di magazzino.

Quali tipi di encoder sono supportati?

Il modulo supporta i segnali degli encoder incrementali e in quadratura comunemente utilizzati nelle applicazioni di retroazione del movimento e di posizionamento.

È possibile utilizzare questo modulo nei rack Quantum remoti?

Sì. Il modulo è compatibile con le configurazioni di rack Modicon Quantum locali, remote e distribuite.

Qual è la frequenza massima degli impulsi supportata?

La frequenza massima di conteggio è 500 kHz.
