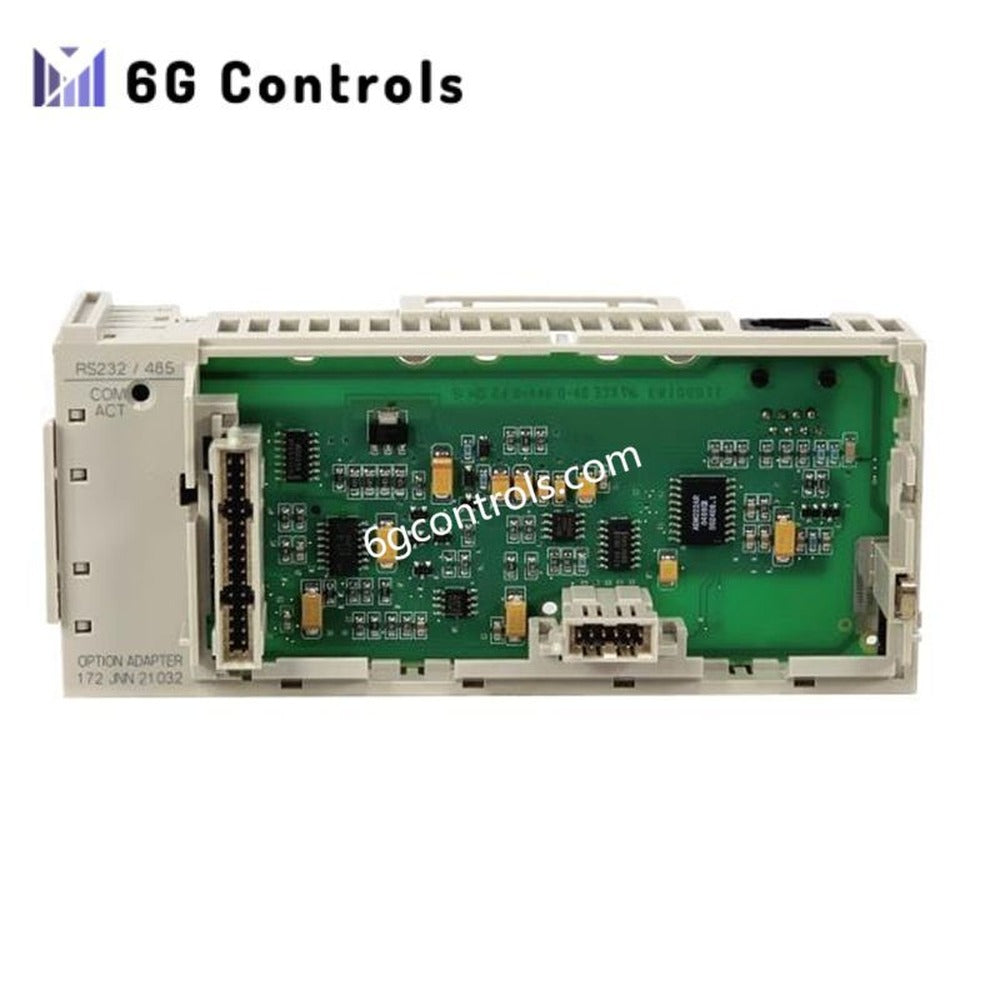

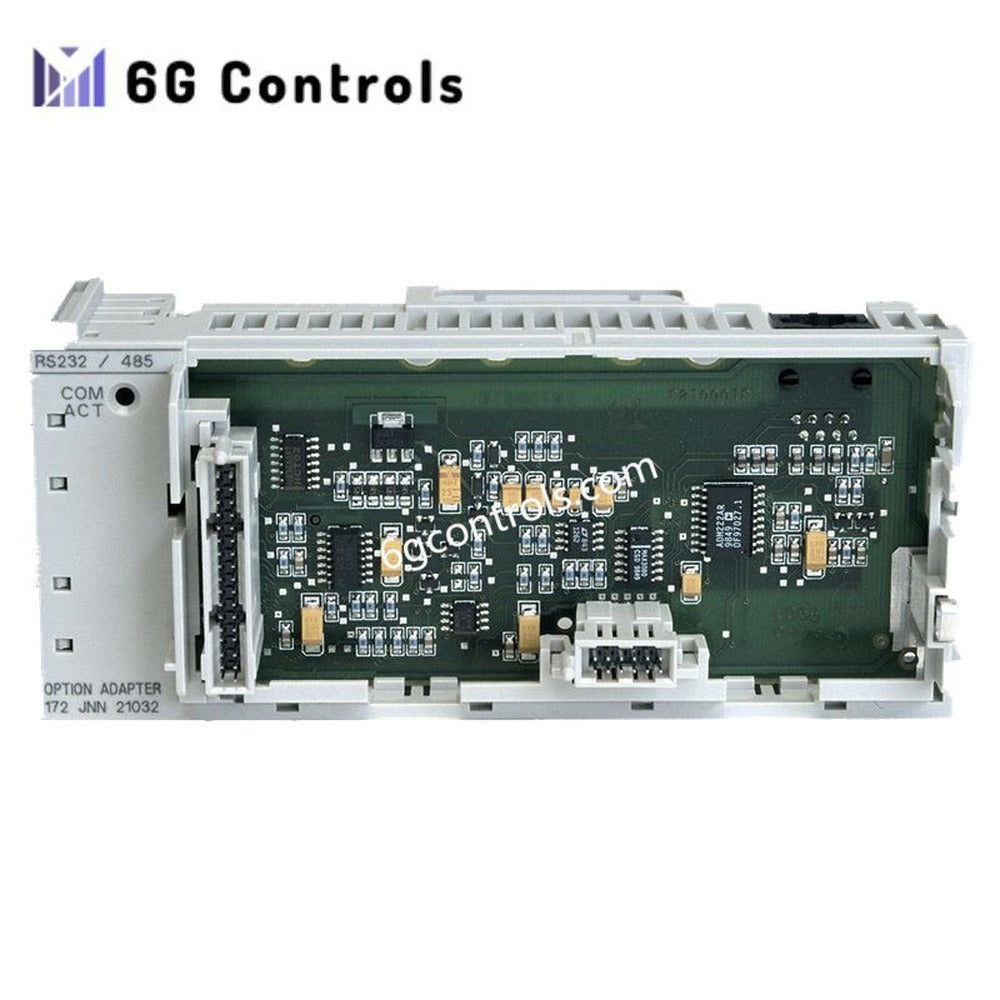

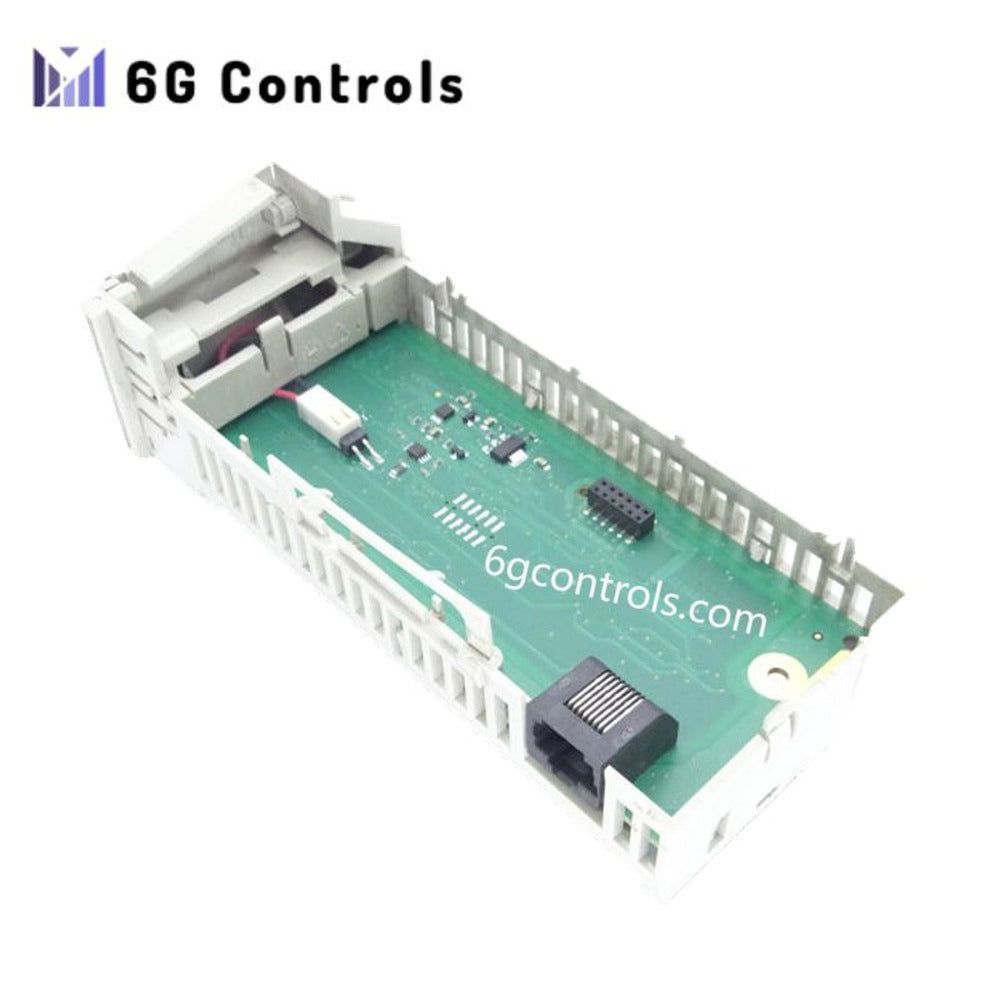

Schneider Electric 172JNN21032 Adattatore opzionale per collegamento seriale

Scorte limitate: ne restano 10

Manufacturer: Schneider
Product No.: 172JNN21032
Country of origin: Consulta la scheda tecnica ufficiale
Product Type: Adattatore opzionale per collegamento seriale
Condition: Completamente nuovo
Payment: Bonifico telegrafico, Western Union
Weight: 0.085 kg
Dimensions: 25 mm H x 143.1 mm W x 60.06 mm D
Shipping port: Xiamen
Warranty: 12 mesi

Descrizione
Reviews
Spedizione e pagamento

Adattatore per opzione di collegamento seriale Schneider Electric 172JNN21032

Configurato per la comunicazione seriale tramite collegamenti Modbus Plus nei sistemi Modicon Momentum, l'adattatore per opzione di collegamento seriale Schneider Electric 172JNN21032 (172JNN21032) fornisce un collegamento elettrico diretto per la connettività RS232/RS485 a singola porta.

Specifiche hardware

Parametro	Specifiche
Modello	172JNN21032
Marca	Schneider Electric
Origine	Vedere la scheda tecnica ufficiale
Peso	85.05 g
Dimensioni	25 mm A x 143,1 mm L x 60,06 mm P
Temperatura di esercizio	0…60 °C
Consumo energetico	700 mA a 12 V CC
Protocollo della porta di comunicazione	Collegamento seriale RS232 o RS485 selezionabile
Numero di porte	1
Alimentazione	Tramite base I/O
+/- 5 %	Tolleranza della tensione di ingresso
Deriva dell'orologio	Precisione di +/- 13 s/giorno
Tipo di batteria	Litio, autonomia < 30 giorni dopo l'indicazione di batteria scarica a 40 °C
Dimensioni della batteria	2/3 AA
Durata della batteria	5 anni
Collegamento elettrico	1 connettore D-shell a 9 pin per Modbus Plus
Materiale	Lexan
Marcatura	CE
Segnalazione locale	1 LED per la comunicazione
Formato del modulo	Standard
Rigidità dielettrica	500 V CC
Grado di protezione IP	IP20 conforme a IEC 529
Trattamento protettivo	Rivestimento protettivo Humiseal 1A33, TC
Resistenza agli urti	Accelerazione di +/- 15 gn per 11 ms, onda semisinusoidale
Resistenza alle vibrazioni	1 gn (f = 57…150 Hz)
Ampiezza delle vibrazioni sinusoidali	0,075 mm (10…57 Hz)
Resistenza alle scariche elettrostatiche	8 kV in aria (IEC 801-2)
Resistenza EMC	10 V/m 80…1000 MHz (IEC 801-3)
Norme	IEC 529
Certificazioni del prodotto	UL, CSA, NEMA 250 tipo 1
Temperatura dell'aria ambiente di stoccaggio	-40…85 °C
Umidità relativa	5…95 % senza condensa
Altitudine di esercizio	<= 2000 m

Integrità della comunicazione per il controllo industriale

Il 172JNN21032 sfrutta la comunicazione deterministica sul bus del backplane per Modicon Momentum, garantendo uno scambio di segnali a bassa latenza sulle connessioni seriali RS232/RS485. Il ridimensionamento della densità I/O consente al collegamento seriale di interfacciarsi in modo efficiente con più dispositivi distribuiti, mentre la compatibilità del firmware flash mantiene un funzionamento coerente durante gli aggiornamenti controllati del sistema. L'isolamento dei canali limita le interferenze reciproche e garantisce l'integrità del segnale in presenza di disturbi elettrici sul campo.

Domande frequenti (FAQ)

D: È possibile sostituire a caldo il 172JNN21032 mentre il sistema è alimentato? R: No. È necessario rimuovere l'alimentazione dal rack Momentum prima di inserire o rimuovere il modulo, per prevenire guasti del bus.

D: Qual è il comportamento previsto della batteria durante un'interruzione dell'alimentazione? R: La batteria al litio mantiene le funzioni dell'orologio fino a 30 giorni dopo l'indicazione di batteria scarica a 40 °C; la sostituzione deve essere effettuata seguendo le indicazioni del produttore.

D: Come viene implementata la protezione ESD? R: L'adattatore resiste a una scarica in aria di 8 kV in conformità agli standard IEC 801-2 per i collegamenti della porta seriale.

Linee guida per l'installazione sul campo

Montare il modulo in un rack Modicon Momentum, allineandolo correttamente alla base I/O.
Instradare i cavi RS232/RS485 utilizzando doppini intrecciati e conduttori schermati, collegati a terra in un unico punto.
Mantenere una distanza minima di 1 cm tra i moduli per consentire il flusso d'aria e ridurre la trasmissione delle vibrazioni.
Evitare l'esposizione a temperature superiori a 60 °C e a un'umidità relativa oltre il 95%.
Verificare la coppia di serraggio delle viti del connettore D-shell per mantenere l'integrità meccanica ed elettrica.
