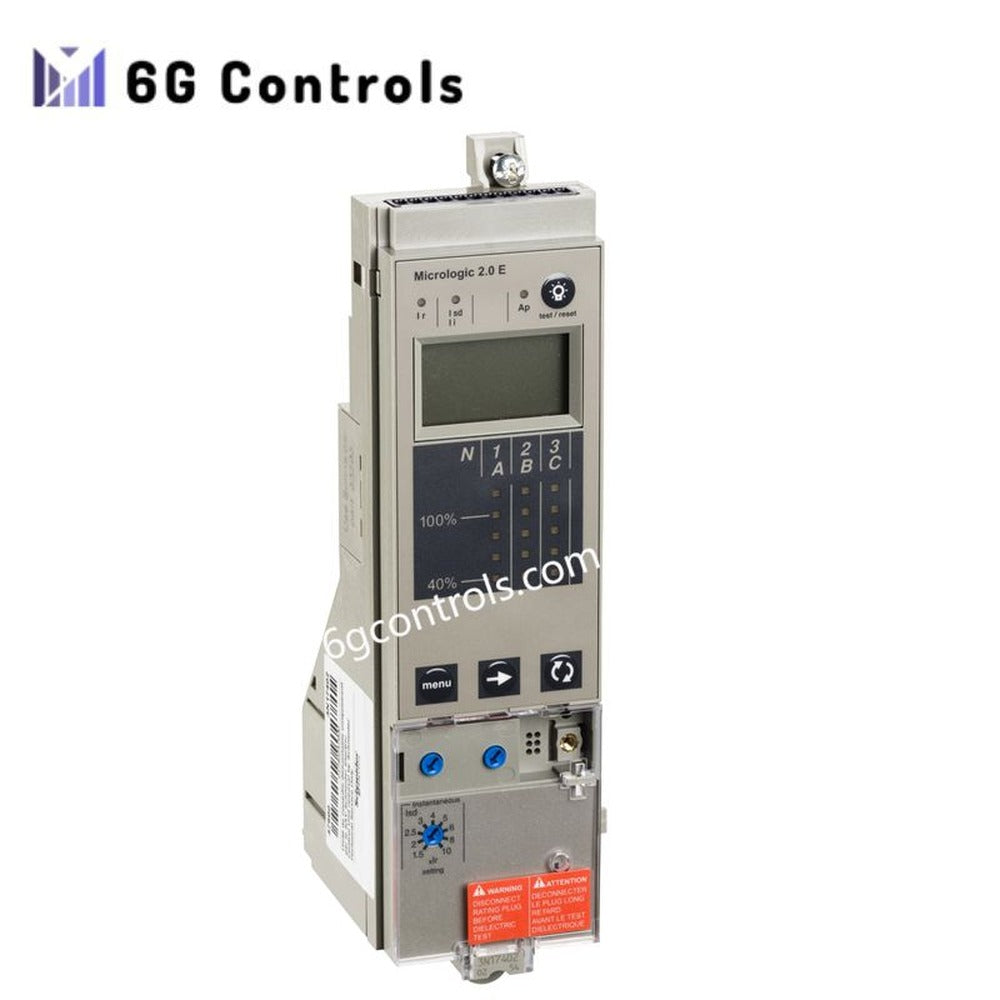

Unità di controllo Schneider Electric 47600 MicroLogic 2.0E

Configurata per la protezione da sovraccarico e cortocircuito istantaneo nei sistemi con interruttori MasterPact, la Schneider Electric 47600 (unità di controllo 47600) fornisce un'esecuzione elettrica diretta. L'unità integra la funzionalità di sgancio elettronico MicroLogic 2.0E con la capacità di misurazione dell'energia, supportando la regolazione dei parametri di protezione, l'indicazione dei guasti e la lettura delle misure nelle piattaforme MasterPact NT/NW, Compact NS e Masterpact MT.

Dettaglio dei suffissi e matrice dei modelli

La documentazione fornita identifica un singolo codice catalogo, 47600, associato all'unità di sgancio elettronica MicroLogic 2.0E. Nei dati forniti non è specificata alcuna suddivisione ufficiale dei suffissi né alcuna matrice di ordinazione.

Specifiche hardware

Considerazioni sull'integrazione di Profinet e del backplane

Nelle architetture di protezione degli interruttori Schneider Electric, l’unità di controllo MicroLogic 2.0E scambia dati operativi relativi a misurazione, stato degli allarmi e impostazioni di protezione. Prima delle attività di sostituzione è necessario verificare la compatibilità del firmware tra l’unità di sgancio e l’assemblaggio dell’interruttore principale. La sincronizzazione dei parametri, la selezione della corrente nominale di sgancio e la configurazione della protezione devono corrispondere al telaio dell’interruttore installato e all’impostazione della corrente nominale, al fine di mantenere il coordinamento della protezione.

La piattaforma di protezione elettronica supporta caratteristiche regolabili di intervento e ritardo, consentendo di dimensionare la densità degli I/O su più valori nominali degli interruttori, da 630 A a 6300 A, senza modificare la filosofia di protezione fondamentale dell’installazione.

Domande frequenti

D: Il MicroLogic 2.0E 47600 supporta la sostituzione a caldo mentre l’interruttore rimane alimentato? A: La documentazione fornita non specifica la possibilità di sostituzione a caldo. Le procedure di sostituzione devono seguire le istruzioni di manutenzione MasterPact applicabili e i requisiti di lockout del sito.

D: È possibile regolare localmente le impostazioni di protezione? A: Sì. L’unità fornisce impostazioni regolabili per la protezione a lungo ritardo e istantanea tramite l’interfaccia dell’unità di sgancio elettronica e il display digitale.

D: Questo modello include la protezione dai guasti a terra? A: No. La specifica fornita identifica esclusivamente la protezione da sovraccarico e da cortocircuito istantaneo e indica la protezione contro le dispersioni verso terra come non disponibile.

Linee guida per l’installazione sul campo

• Verificare la compatibilità del telaio dell’interruttore prima di installare l’unità di controllo in assemblaggi MasterPact NT, NW, MT o Compact NS compatibili.
• Disalimentare l’apparecchiatura e seguire le procedure di lockout/tagout prima di rimuovere o inserire l’unità di sgancio.
• Prima dell’installazione, ispezionare i contatti dei connettori e le interfacce del backplane per verificare l’assenza di contaminazione, ossidazione o danni meccanici.
• Mantenere separati i conduttori di potenza e i cablaggi di comunicazione a basso livello per ridurre il rumore elettrico condotto.
• Confermare che la corrente nominale, le impostazioni di intervento e i tempi di ritardo corrispondano allo studio di protezione del sistema di distribuzione.
• Dopo la messa in servizio, verificare l’indicazione LED, il funzionamento del display e la configurazione dei parametri di sgancio tramite procedure di test funzionale.
