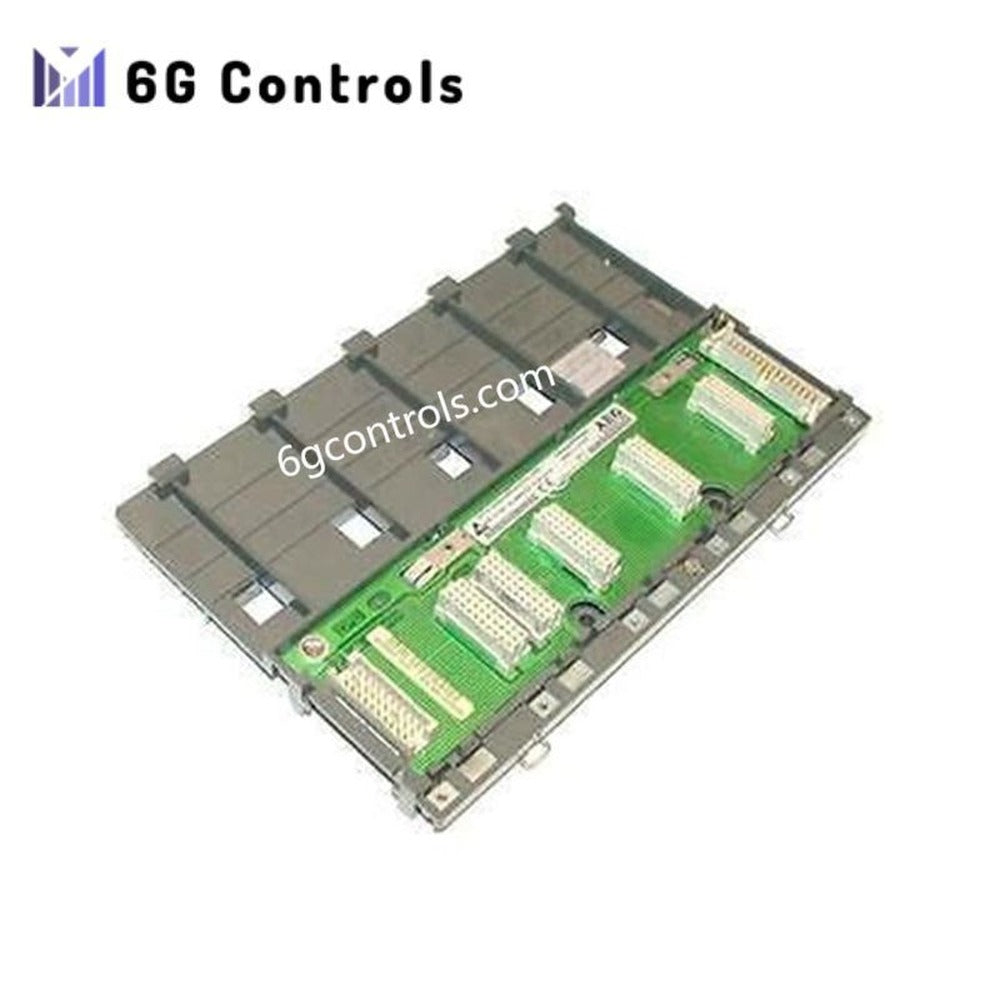

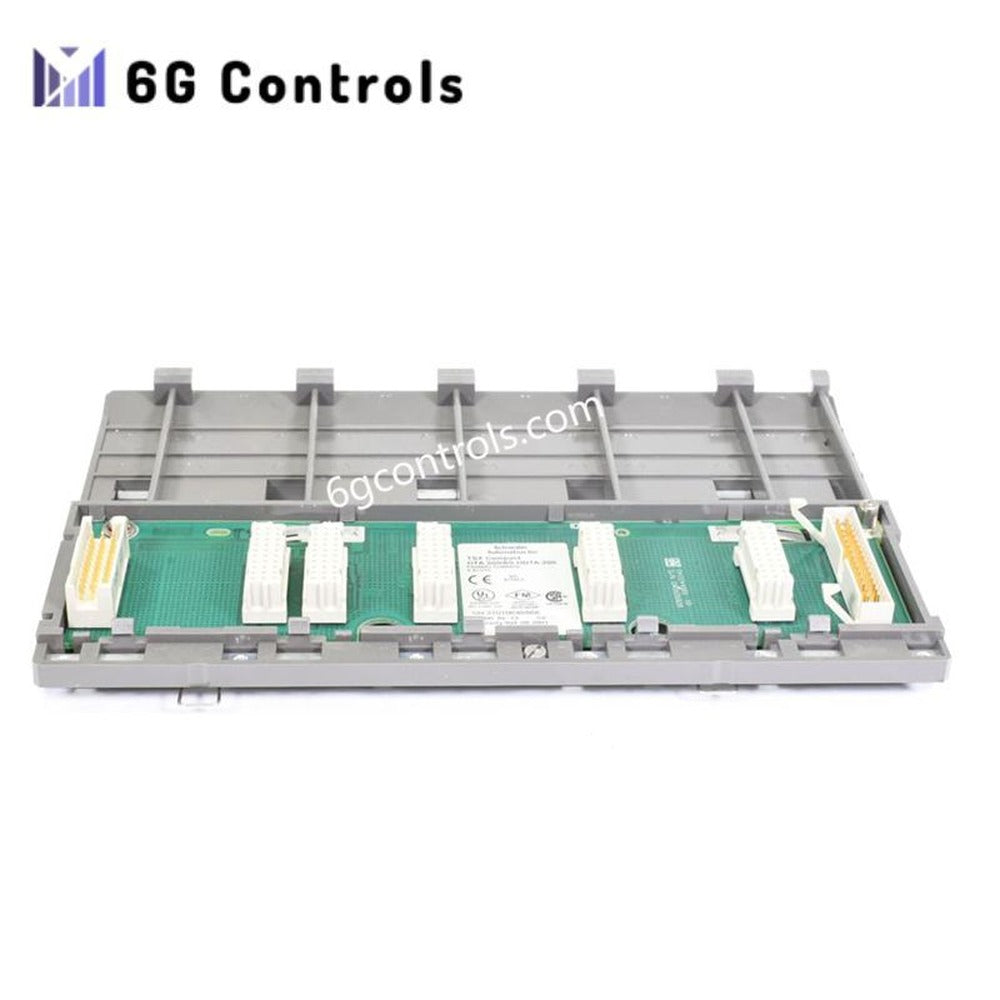

Sottorack primario Schneider Electric ASHDTA200 Modicon 984

Lo Schneider Electric ASHDTA200, catalogato anche come sottorack primario ASHDTA200, funge da supporto meccanico ed elettrico per i moduli, utilizzato per realizzare l'interconnessione strutturata del backplane degli assemblaggi CPU e I/O all'interno delle piattaforme rack PLC Modicon 984.

Configurato per l'espansione modulare dei PLC nelle architetture Modicon 984, lo Schneider Electric ASHDTA200 (sottorack ASHDTA200) fornisce l'allineamento fisico diretto degli slot e la continuità dei segnali del backplane per un massimo di cinque moduli di automazione innestabili. La struttura del rack definisce la geometria di accoppiamento elettrico fissa per le schede del processore, di comunicazione e I/O tramite piste di contatto rigide del backplane.

Analisi del suffisso e matrice dei modelli

Per ASHDTA200 non è definita alcuna segmentazione formale del suffisso. L'identificativo funziona come codice d'ordine a formato fisso singolo all'interno della famiglia di sottorack Modicon 984.

Specifiche hardware

Comunicazione sul bus del backplane e architettura degli slot per la densità I/O

Nei sistemi PLC Modicon 984, il sottorack ASHDTA200 definisce la topologia fissa del backplane utilizzata per l'indirizzamento deterministico dei moduli. Ogni posizione degli slot corrisponde a una pista elettrica predefinita che distribuisce le linee di alimentazione e i segnali dati multiplexati tra i moduli del processore e I/O. Il dimensionamento della densità I/O è vincolato dal numero fisico di slot, poiché l'ordine di posizionamento dei moduli definisce direttamente il comportamento dell'arbitraggio del bus e della mappatura della scansione. La continuità del backplane è mantenuta tramite interconnessioni passive a sbarra integrate nella struttura del telaio del rack.

Domande frequenti (FAQ)

D: ASHDTA200 supporta l'inserimento a caldo dei moduli quando il rack è alimentato? R: Non è prevista alcuna funzionalità di sostituzione a caldo. L'inserimento dei moduli richiede lo spegnimento del sistema per evitare archi elettrici sui contatti del backplane o la corruzione del bus.

D: Come viene distribuita la comunicazione del backplane nella struttura a 5 slot? R: La comunicazione viene instradata attraverso piste passive del backplane, dove ogni slot si collega alle linee condivise di alimentazione e dati per la sincronizzazione dei moduli Modicon 984.

D: È possibile installare moduli del processore e I/O misti in qualsiasi posizione degli slot? R: L'assegnazione degli slot dipende dall'architettura. I moduli del processore e di comunicazione richiedono posizioni designate definite dalle regole di mappatura dei rack Modicon 984.

Linee guida per l'installazione sul campo

Il sottorack ASHDTA200 deve essere fissato meccanicamente a una struttura stabile su guida DIN o a pannello prima di inserire i moduli. È necessario verificare l'allineamento del connettore del backplane su tutti e 5 gli slot per evitare l'inserimento con pin piegati. Per ridurre l'accoppiamento induttivo attraverso il telaio del rack, è necessario mantenere separati i cablaggi dei conduttori di alimentazione e dei cavi di segnale. La messa a terra deve essere collegata a un unico punto di terra dell'armadio per evitare correnti circolanti attraverso la struttura del backplane. L'inserimento dei moduli deve seguire un allineamento con pressione lineare per evitare sollecitazioni laterali sui contatti del connettore.
