Schneider Electric ATV630D45N4 Azionamento a velocità variabile Altivar Process ATV600

16 disponibili

Manufacturer: Schneider
Product No.: ATV630D45N4
Country of origin: India
Product Type: Azionamento a velocità variabile Altivar Process ATV600
Condition: Completamente nuovo
Payment: Bonifico telegrafico, Western Union
Weight: 28.7 kg
Dimensions: 226 mm W x 673 mm H x 271 mm D
Shipping port: Xiamen
Warranty: 12 mesi

Descrizione
Reviews
Spedizione e pagamento

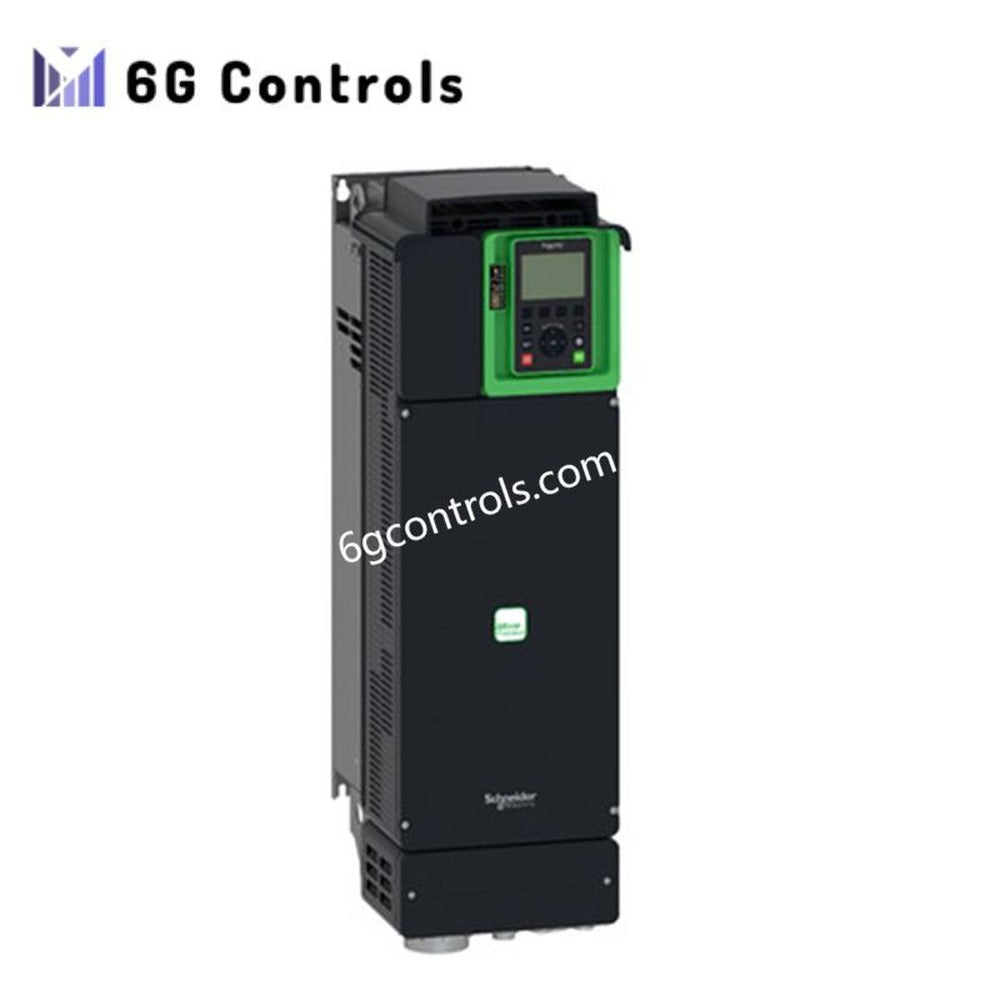

Schneider Electric ATV630D45N4 Altivar Process ATV600 Convertitore di velocità variabile

Configurato per il controllo dei motori a frequenza variabile e l'esecuzione di applicazioni di azionamento per processi nelle piattaforme Altivar Process ATV600, Schneider Electric ATV630D45N4 (Convertitore di velocità variabile ATV630) fornisce il controllo fisico ed elettrico diretto di motori trifase sincroni e asincroni tramite conversione di potenza, interfacce I/O e canali di comunicazione industriale.

Specifiche hardware

Parametro	Specifiche
Modello	ATV630D45N4
Marca	Schneider Electric
Origine	India
Tipo di prodotto	Convertitore di velocità variabile
Gamma	Altivar Process ATV600
Tensione di alimentazione nominale	380...480 V CA, trifase
Potenza nominale del motore	45 kW per servizio normale / 37 kW per servizio gravoso
Corrente di uscita	88 A per servizio normale / 74,5 A per servizio gravoso
Frequenza di uscita	0,1...500 Hz
Interfaccia di comunicazione	Ethernet, Modbus TCP, Modbus seriale, RS485
Porte di comunicazione	3 porte RJ45, inclusa 1 porta Ethernet e 2 porte seriali
Grado di protezione	IP21, UL Tipo 1
Funzione di sicurezza	Safe Torque Off (STO), SIL 3
Metodo di raffreddamento	Convezione forzata
Peso	28,7 kg
Dimensioni	226 mm L x 673 mm A x 271 mm P
Temperatura di esercizio	-15...50 °C senza derating; 50...60 °C con derating
Consumo energetico	121 W a convezione naturale / 943 W a convezione forzata a 380 V, 4 kHz

Compatibilità con Profinet, EtherNet/IP e comunicazione industriale degli azionamenti

ATV630D45N4 supporta la comunicazione industriale deterministica tramite interfacce Ethernet e seriali. La struttura di comunicazione integrata consente l'accesso a Modbus TCP, Modbus seriale e moduli di rete opzionali, inclusi Profinet, EtherNet/IP, Profibus DP V1, DeviceNet, CANopen e BACnet MS/TP. Il convertitore supporta moduli di espansione I/O configurabili e schede di comunicazione tramite appositi slot opzionali.

L'hardware del convertitore supporta architetture di controllo orientate ai PLC con elaborazione configurabile dei segnali digitali e analogici. Otto ingressi digitali, tre ingressi analogici, due uscite analogiche e tre uscite a relè forniscono capacità di interfacciamento per il feedback di processo, i comandi di controllo del motore e il monitoraggio delle apparecchiature ausiliarie.

Domande frequenti (FAQ)

D: Quali tipi di motore può controllare ATV630D45N4? R: Il convertitore supporta motori trifase asincroni, motori a magneti permanenti e motori sincroni a riluttanza.

D: Quali protocolli di comunicazione sono disponibili tramite l'hardware standard? R: La configurazione standard include interfacce di comunicazione Ethernet, Modbus TCP e Modbus seriale. È possibile installare moduli di protocollo aggiuntivi tramite gli slot opzionali.

D: Quale funzione di sicurezza è integrata in questo convertitore? R: ATV630D45N4 include la funzione di sicurezza Safe Torque Off (STO) con capacità SIL 3.

Linee guida per l'installazione sul campo

Installare ATV630D45N4 in posizione verticale a parete, entro i limiti ambientali specificati. Mantenere un flusso d'aria adeguato intorno all'involucro ed evitare luoghi di installazione con polvere conduttiva, vibrazioni eccessive o fonti di calore dirette.

Collegare i cavi di alimentazione, del motore e di controllo in base ai requisiti dei terminali. Separare i cavi di potenza del motore dai cavi dei segnali a basso livello per ridurre le interferenze elettromagnetiche. Utilizzare cavi schermati per i segnali analogici e i cablaggi di comunicazione, collegando le schermature dei cavi alla terra di protezione secondo le pratiche di messa a terra del sito.

Verificare il cablaggio delle fasi, la messa a terra di protezione e la terminazione della comunicazione prima di mettere in tensione il convertitore. Configurare i parametri del motore, le assegnazioni I/O e le impostazioni di comunicazione tramite l'interfaccia del convertitore prima della messa in servizio.
