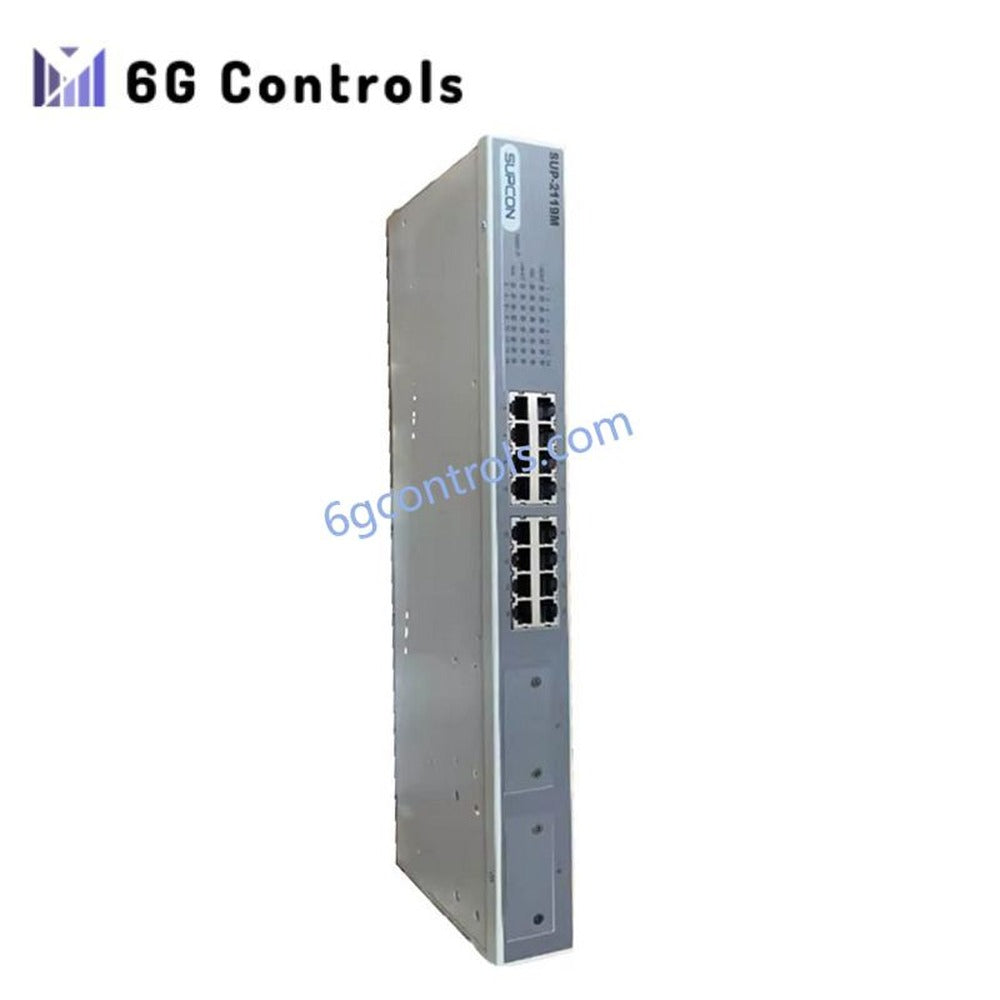

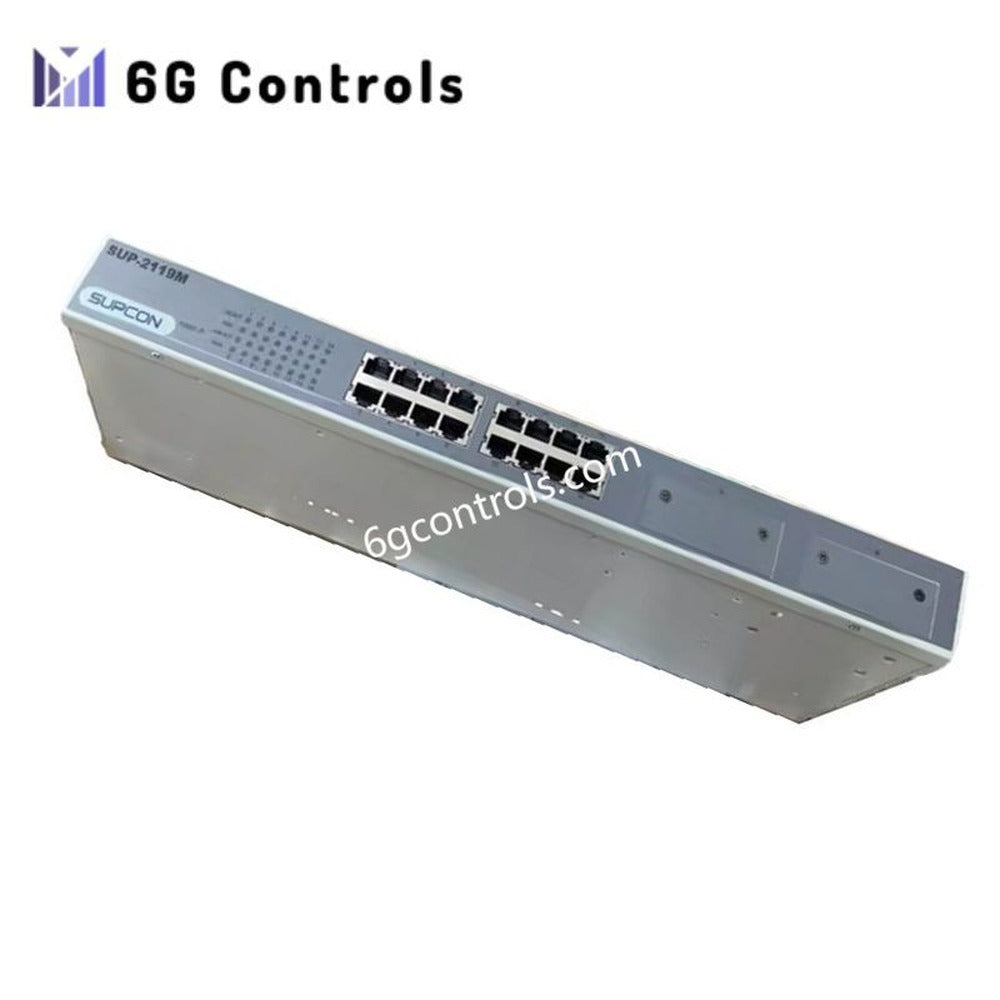

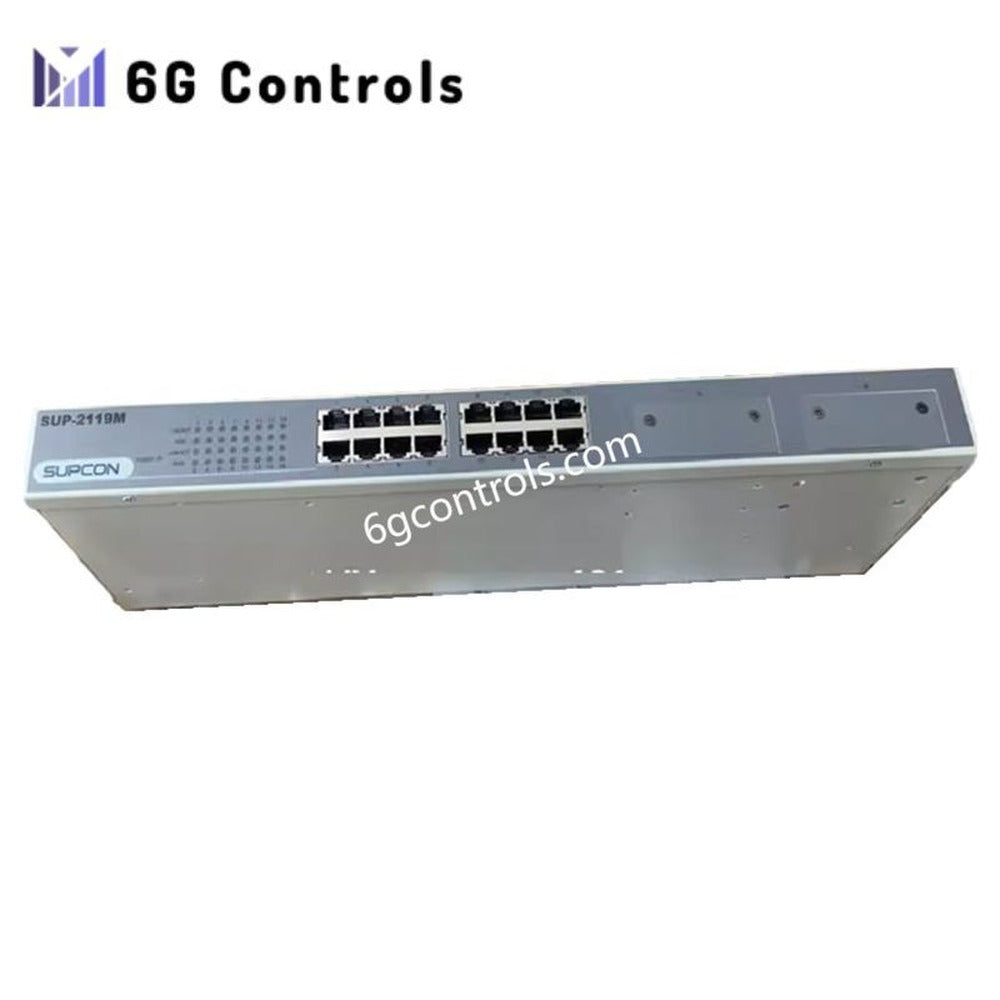

Modulo switch Ethernet industriale SUPCON SUP-2119M

Panoramica del prodotto

Lo switch Ethernet industriale SUP-2119M di SUPCON è progettato per offrire una connettività di rete affidabile di livello 2 nelle sale di controllo, nelle sottostazioni e negli armadi delle reti industriali. È dotato di sedici interfacce Ethernet in rame adattive da 10/100 Mbps e supporta moduli opzionali di uplink in fibra per distanze di comunicazione estese.

Progettato per installazioni a lungo termine, lo switch privilegia la stabilità elettrica, un comportamento di inoltro prevedibile e il funzionamento senza manutenzione. La sua architettura non gestita consente una messa in servizio rapida senza software di configurazione, rendendolo adatto alle reti industriali fisse in cui l'affidabilità ha la priorità rispetto al controllo dinamico della rete.

Funzionalità principali e vantaggi operativi

Lo SUP-2119M negozia automaticamente la velocità del collegamento e la modalità duplex, consentendo un'interoperabilità perfetta con dispositivi Ethernet sia legacy sia più recenti. Un meccanismo di switching store-and-forward verifica l'integrità dei frame prima della trasmissione, riducendo la propagazione degli errori nella rete.

La stabilità del traffico è migliorata grazie alla soppressione delle tempeste broadcast e al controllo di flusso IEEE 802.3x, garantendo un funzionamento affidabile anche con carichi di dati elevati. Le interfacce in fibra monomodale o multimodale opzionali forniscono collegamenti upstream a lunga distanza tra edifici, officine o zone di rete, mantenendo accurata la trasmissione del segnale.

Il robusto involucro metallico per montaggio su rack supporta il funzionamento continuo in ambienti industriali soggetti a interferenze elettriche.

Specifiche tecniche

Modello: SUP-2119M Marca: SUPCON Tipo di dispositivo: switch Ethernet industriale non gestito

Standard Ethernet supportati

• IEEE 802.3 (10BASE-T)
• IEEE 802.3u (100BASE-TX / FX)

Configurazione dell'interfaccia

• 16 porte Ethernet RJ-45, 10/100 Mbps con adattamento automatico
• 1–2 porte in fibra ottica SC opzionali

Prestazioni della fibra ottica

• Fibra multimodale (62,5/125 μm): fino a 2 km
• Fibra monomodale (9/125 μm): fino a 20 km

Caratteristiche di switching

• Modalità di switching: store-and-forward
• Capacità degli indirizzi MAC: 4.096 voci
• Velocità di inoltro dei pacchetti
  • 10 Mbps: 14.880 pps
  • 100 Mbps: 148.800 pps
• Memoria buffer interna: 1,5 Mbit

Gestione del traffico

• Controllo di flusso: IEEE 802.3x (full duplex), backpressure (half duplex)
• Controllo delle tempeste broadcast: supportato

Dati elettrici e meccanici

• Alimentazione in ingresso: 100–220 VAC ±10%, 50/60 Hz
• Consumo energetico: circa 15,3 W
• Raffreddamento: senza ventola, dissipazione passiva del calore
• Montaggio: rack standard da 19 pollici
• Peso netto: 2,5 kg

Casi d'uso tipici e scenari di integrazione

Il SUP-2119M viene comunemente impiegato come switch di accesso o di aggregazione nelle architetture Ethernet industriali. Collega PLC, HMI, stazioni I/O e sistemi di monitoraggio all'interno di reti DCS o SCADA.

È inoltre adatto per reti di accesso telecom, infrastrutture di campus e punti di aggregazione dei dati in strutture finanziarie o governative dove è richiesta una connettività Ethernet stabile e non gestita. Gli uplink in fibra consentono la comunicazione tra edifici senza degrado del segnale.

Affidabilità, manutenzione e supporto durante il ciclo di vita

SUPCON progetta il SUP-2119M utilizzando componenti di grado industriale selezionati per garantire una lunga durata e resistenza alle interferenze elettriche. Il design senza ventola elimina le parti mobili, riducendo le attività di manutenzione e migliorando il tempo di disponibilità complessivo del sistema.

Il montaggio standard su rack consente una rapida sostituzione o espansione all'interno degli armadi di rete esistenti. SUPCON fornisce documentazione tecnica e supporto a lungo termine per assistere gli integratori di sistemi e i team di manutenzione.

Domande frequenti

D1: SUP-2119M può funzionare in modo continuo in ambienti industriali? Sì. Lo switch è progettato per funzionare 24 ore su 24, 7 giorni su 7, con gestione stabile dell'alimentazione e raffreddamento passivo.

D2: Le interfacce in rame e in fibra possono essere utilizzate contemporaneamente? Sì. Le porte Ethernet RJ-45 e gli uplink in fibra opzionali possono funzionare contemporaneamente.

D3: Questo switch richiede un software di configurazione? No. È uno switch non gestito e funziona immediatamente dopo l'accensione.

D4: Per quale dimensione di rete è più adatto questo modello? È ideale per reti Ethernet industriali di piccole e medie dimensioni che richiedono una topologia fissa stabile.

D5: Supporta connessioni a lunga distanza tra strutture? Sì. Le interfacce in fibra monomodale supportano distanze di trasmissione fino a 20 km.
