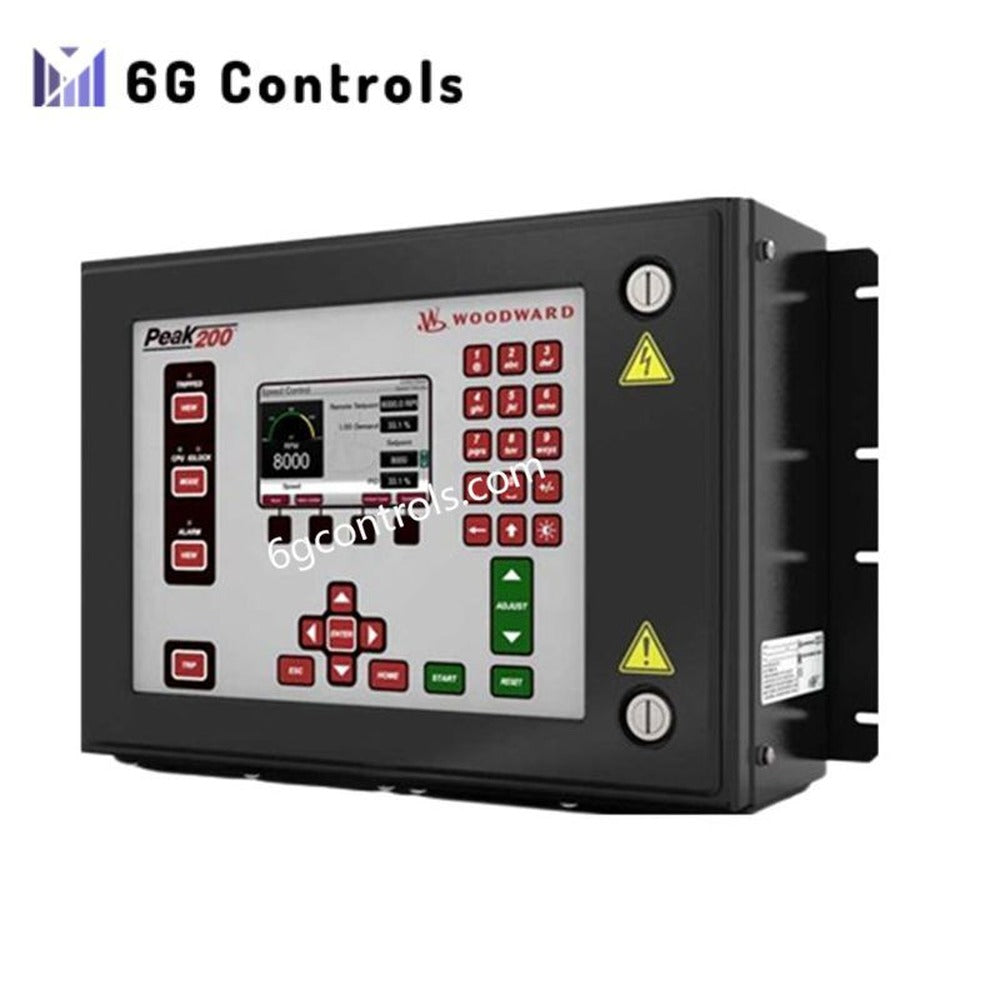

Controller digitale per turbine a vapore Woodward 8200-1501

Panoramica del prodotto

Il 8200-1501 è un controllore digitale compatto per turbine a vapore di Woodward, sviluppato nell'ambito della piattaforma PEAK200 per gestire piccole turbine a vapore industriali e sistemi HVAC azionati da turbine. Combina la regolazione della velocità e del carico di livello turbine con un controllo di processo configurabile a più anelli, consentendo a un unico controllore di gestire sia il funzionamento meccanico della turbina sia i processi termici ausiliari.

Progettato per turbine con valvola singola o rack di valvole singolo, questo controllore garantisce un funzionamento stabile in condizioni di carico variabili, mantenendo al contempo le funzioni di protezione necessarie per il servizio industriale continuo.

Architettura del controllore e ambito funzionale

Basato sulla consolidata tecnologia di controllo digitale delle turbine di Woodward, il 8200-1501 integra la logica della turbina, la gestione dell'attuatore e il controllo del processo in un unico involucro.

I principali ambiti funzionali includono il controllo della velocità della turbina, la ripartizione del carico, la supervisione del fuorigiri e gli anelli PID opzionali orientati al settore HVAC per il coordinamento di temperatura, pressione o portata. Alcune varianti firmware estendono le funzionalità agli schemi di controllo in cascata comunemente utilizzati nei sistemi di caldaie, refrigeratori o trattamento dell'aria.

Funzioni di controllo e protezione

Il 8200-1501 fornisce un controllo digitale deterministico, adatto a piccole turbine a vapore operanti in modalità isolata, in parallelo o ad azionamento meccanico.

Le funzioni di controllo principali includono:

• Regolazione isocrona e della velocità basata sulla caratteristica droop
• Controllo automatico e manuale del carico con transizioni fluide tra le modalità
• Monitoraggio integrato del fuorigiri con logica di test e intervento
• Bande configurabili di evitamento delle velocità critiche nell'intero intervallo operativo
• Supporto ai comandi dell'attuatore per meccanismi di valvole elettriche o pneumatiche

Per le installazioni orientate al settore HVAC, il controllore supporta due anelli PID indipendenti e strutture PID in cascata per l'ottimizzazione dei sistemi termici.

Specifiche elettriche e ambientali

Il 8200-1501 è progettato per quadri industriali e involucri installati sul campo, dove è richiesta una robustezza ambientale elevata.

Le specifiche principali includono:

• Ingresso di alimentazione: 24 VCC (classe industriale a bassa tensione)
• Intervallo di temperatura operativa: –20 °C a +60 °C
• Grado di protezione dell'involucro: NEMA 4X (adatto ad ambienti aggressivi o soggetti a lavaggio)
• Conformità: CE, UL 61010-1, FCC Parte 15 Classe A

​Configurazione degli ingressi e delle uscite

La capacità I/O supporta sia la strumentazione della turbina sia i segnali dei processi ausiliari.

La configurazione tipica include:

• Ingressi analogici: fino a 8 canali che supportano 4–20 mA, 0–10 VCC, RTD Pt100 e termocoppie J/K/T
• Uscite analogiche: 4 canali configurabili (4–20 mA o 0–10 VCC)
• Ingressi e uscite digitali: 16 punti combinati per autorizzazioni, allarmi e interblocchi
• Interfacce dedicate per l'uscita degli attuatori, per il posizionamento di valvole o serrande

Comunicazione e integrazione

Il 8200-1501 supporta gli standard di comunicazione industriale e dei sistemi per edifici, per un'integrazione perfetta del sistema.

Le interfacce disponibili includono:

• RS-485 con protocollo Modbus RTU
• Supporto opzionale per BACnet MS/TP tramite configurazione del firmware

Queste interfacce consentono il collegamento diretto a PLC, piattaforme DCS o sistemi di gestione degli edifici senza gateway esterni.

Interfaccia uomo-macchina

Un'HMI grafica integrata consente il funzionamento e la diagnostica locali senza strumenti aggiuntivi.

Le funzioni HMI includono:

• Display a colori da 5 pollici
• Visualizzazione in tempo reale di velocità, carico e variabili di processo
• Visualizzazione di allarmi ed eventi con viste delle tendenze
• Tastierino a otto pulsanti per la navigazione locale e la regolazione dei parametri

Design meccanico

Il controller è disponibile nei formati per montaggio a pannello o a paratia, consentendo un'installazione flessibile negli skid per turbine o nei quadri di controllo HVAC. Il suo design meccanico supporta la resistenza alle vibrazioni tipica degli ambienti con turbine.

Peso: 11,09 libbre

Principali aree di applicazione

Il 8200-1501 è comunemente utilizzato in:

• Piccole turbine industriali a vapore per azionamento meccanico o generazione di energia
• Installazioni di turbine con valvola singola o rack di valvole
• Sistemi HVAC azionati da turbina che integrano caldaie, refrigeratori e controllo del flusso d'aria
• Skid per turbine preassemblati che richiedono HMI locale e comunicazione remota

FAQ

D: L'8200-1501 può essere utilizzato senza le funzioni HVAC? R: Sì. Il controller può essere configurato esclusivamente per il controllo della velocità e del carico della turbina, con i loop PID HVAC disabilitati.

D: La funzione di sovravelocità è indipendente dal normale controllo della velocità? R: Sì. La protezione contro la sovravelocità opera come funzione di sicurezza dedicata e consente i test senza scollegare la turbina.

D: Quali tipi di attuatori sono supportati? R: Sono supportati sia gli attuatori elettrici sia quelli pneumatici, a seconda della configurazione delle uscite e dell'impostazione del firmware.
