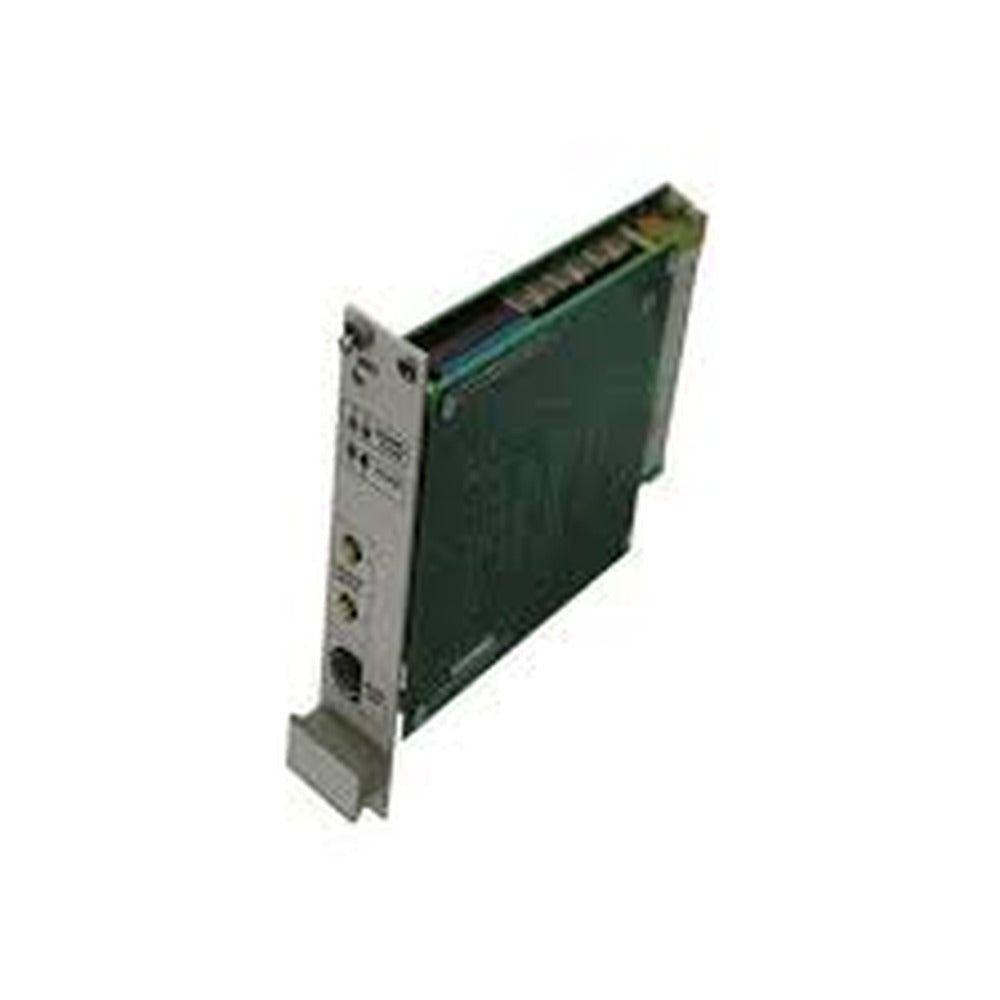

EPRO MMS 6410 MMS6410 Sistem Pemantauan Mesin

Gambaran keseluruhan:

• Sebahagian daripada sistem pemantauan mesin MMS 6000
• Direka untuk menyambungkan sensor anjakan induktif bagi mengukur pengembangan mutlak, seperti sensor epro PR 9350/.
• Julat frekuensi isyarat sehingga 100 Hz
• Pelarasan sifar dan anjakan sifar secara bebas bagi julat pengukuran yang dipilih
• Membolehkan hasil pengukuran kedua-dua saluran digabungkan untuk pengiraan
• Bekalan sensor diseimbangkan terhadap bumi untuk mengurangkan gangguan dalam persekitaran industri
• Dilengkapi antara muka RS 232 untuk konfigurasi dan pembacaan hasil pengukuran
• Antara muka RS 485 untuk sambungan kepada sistem analisis dan diagnosis MMS 6800 epro atau komputer hos

Aplikasi:

Penguat pengukuran dwi-saluran MMS 6410 sesuai untuk mengukur anjakan aci menggunakan transduser induktif dalam konfigurasi separuh atau jambatan penuh, atau dengan transformer pembeza. Setiap saluran pengukuran boleh beroperasi secara bebas atau mengira nilai jumlah atau perbezaan hasil pengukuran daripada kedua-dua saluran. Ia boleh mengukur isyarat statik dan dinamik, termasuk anjakan, sudut, daya, kilasan atau kuantiti fizikal lain yang boleh diukur dengan transduser induktif. Pengukuran anjakan penting untuk membina sistem perlindungan turbin serta menyediakan isyarat untuk sistem analisis dan diagnosis yang disepadukan ke dalam sistem dan rangkaian bas medan.

Data teknikal:

• Input sensor: Dua input bebas untuk sensor induktif dalam konfigurasi separuh atau jambatan penuh serta untuk transformer pembeza. Diasingkan secara galvanik, kalis litar terbuka dan litar pintas.
• Voltan input maksimum: 3.6 V (dilindungi daripada lebihan voltan)
• Julat voltan input nominal: 2.5V rms
• Impedans input: 200 kOhm
• Julat pengukuran: Bergantung pada julat pengukuran transduser; satu atau kedua-dua output boleh diterbalikkan.
• Bekalan sensor: Setiap input mempunyai output berpenimbal berasingan untuk membekalkan kuasa kepada sensor induktif.
• Frekuensi pembawa: 4.75 kHz
• Voltan bekalan nominal: 4 Vrms
• Beban yang dibenarkan: 120....600 Ohm
• Input kawalan: Input binari logik sepunya bagi kedua-dua saluran.
• Mod optogandingan: Mod litar terbuka atau litar tertutup bagi "Pra-amaran (ALERT)"; mod litar terbuka atau litar tertutup bagi "Penggera utama (DANGER)"; penyekatan saluran atau modul; pengganda nilai had untuk mengubah had penggera semasa peningkatan dan pengurangan kelajuan mesin.
• Rintangan input logik 24 V: > 10 kOhm
• Input denyut utama: 1 denyut setiap putaran untuk tujuan analisis sistem.
• Mod pengukuran: Dikonfigurasi secara individu melalui antara muka yang tersedia.
• Mod pengukuran bagi mod saluran dwi: Pengukuran pengembangan.
• Output optogandingan bebas potensi pada penyambung belakang.
• Pemantauan modul dan sensor: Merangkumi fungsi untuk memantau isyarat transduser, pendawaian, voltan bekalan sistem, konfigurasi, tetapan parameter, nilai pengukuran, suhu operasi modul dan pengawas sistem.
• Antara muka komunikasi RS485: Satu output arus bagi setiap saluran, berkadar dengan julat pengukuran dan pemboleh ubah yang dipilih; satu output voltan bagi setiap saluran, berkadar dengan pemboleh ubah yang dipilih dan julat pengukuran; satu output voltan bagi setiap saluran, berkadar dengan isyarat sensor.
• Elemen pengendalian pada bahagian hadapan modul: Output isyarat sensor, LED untuk petunjuk penggera, antara muka RS232 untuk konfigurasi dan pertukaran data dengan modul, pemegang.
• Bekalan kuasa: Input bekalan berlebihan melalui dua input bekalan, dinyahgandingkan melalui diod.
• Reka bentuk sistem: Voltan bekalan: 18....24....31.2 V DC. Penggunaan kuasa: maksimum 8 W (maksimum 300 mA pada 24 V).

Keadaan Persekitaran:

• Kelas perlindungan: Modul: IP 00 menurut DIN 40050, Plat hadapan: IP21 menurut DIN 40050.
• Keadaan iklim: Menurut DIN 40040 kelas KTF.
• Julat suhu operasi: 0....+65°C.
• Julat suhu penyimpanan dan pengangkutan: -30....+85°C.
• Kelembapan relatif yang dibenarkan: 5....95%, tanpa pemeluwapan.
• Getaran yang dibenarkan: Menurut IEC 68-2, bahagian 6.
• Kejutan yang dibenarkan: Menurut IEC 68-2, bahagian 29.

Dimensi:

• Format kad PCB/EURO mengikut DIN 41494 (100 x 160 mm).
• Lebar: 30.0 mm (6 TE).
• Tinggi: 128.4 mm (3 HE).
• Panjang: 160.0 mm.
• Berat bersih: kira-kira 320 g.
• Berat kasar: kira-kira 450 g (termasuk pembungkusan eksport standard).
• Isipadu pembungkusan: kira-kira 2.5 dm3.

Keperluan Ruang:

• 14 modul (28 saluran) muat dalam setiap rak 19“.

Keperluan PC Konfigurasi:

• Konfigurasi modul dilakukan melalui antara muka RS 232 pada bahagian hadapan modul atau melalui bas RS 485 menggunakan komputer (komputer riba) dengan spesifikasi tertentu.

Pemproses: 486 DX, 33 MHz. Antara Muka: Satu antara muka RS 232 yang tersedia (COM 1 atau COM 2) dengan UART jenis FIFO 156550. Kapasiti Cakera Tetap: minimum 5 MB. Memori Kerja yang Diperlukan: minimum 620 KB. Sistem Pengendalian: MS DOS Versi 6.22 atau lebih tinggi atau WIN® 95/98 atau NT 4.0. Untuk parameter MMS 6410 EPRO yang lebih terperinci, sila baca PDF: mms6410
