Subtapak I/O Diskret Pasif Schneider Electric ABE7H16C11

11 dalam stok

Manufacturer: Schneider
Product No.: ABE7H16C11
Country of origin: Perancis
Product Type: Subtapak I/O Diskret Pasif
Condition: Serba Baharu
Payment: T/T, Western Union
Weight: 0.16 kg
Dimensions: 7.0 cm x 8.2 cm x 13.6 cm (package)
Shipping port: Xiamen
Warranty: 12 bulan

Penerangan
Reviews
Penghantaran & Pembayaran

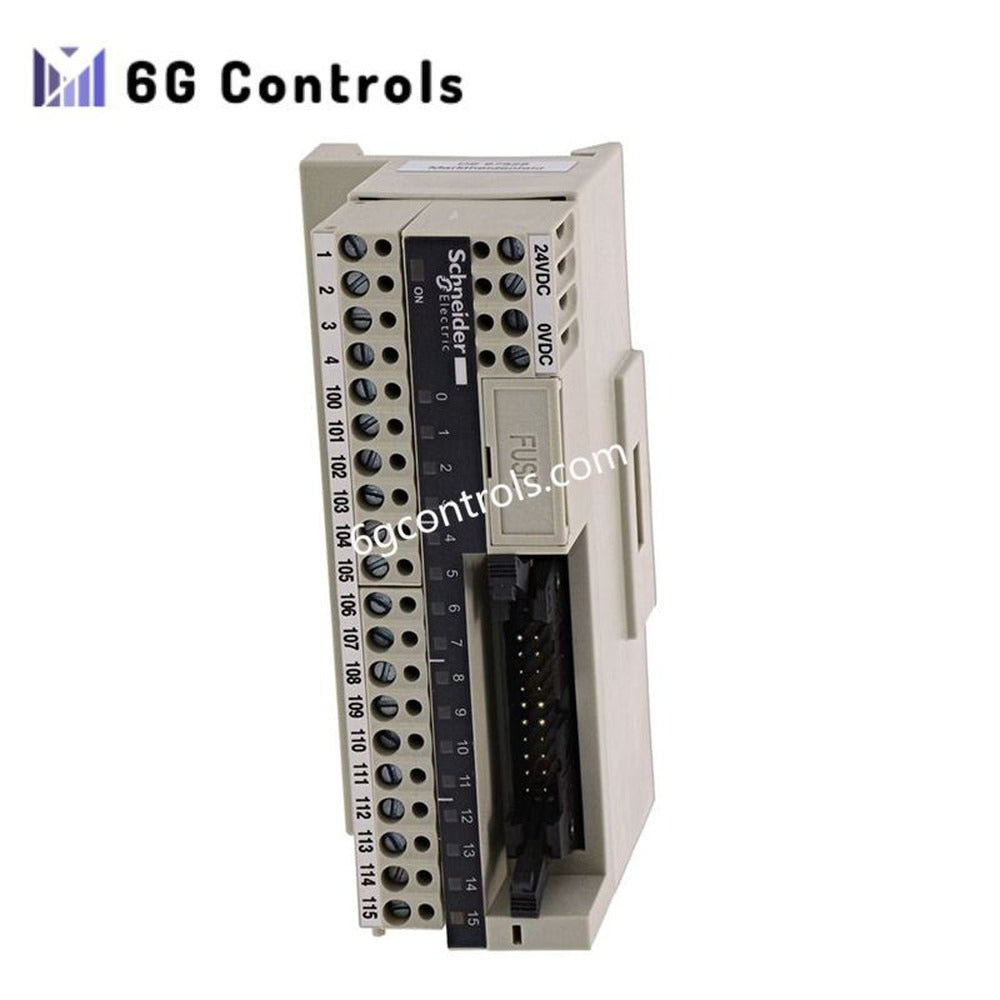

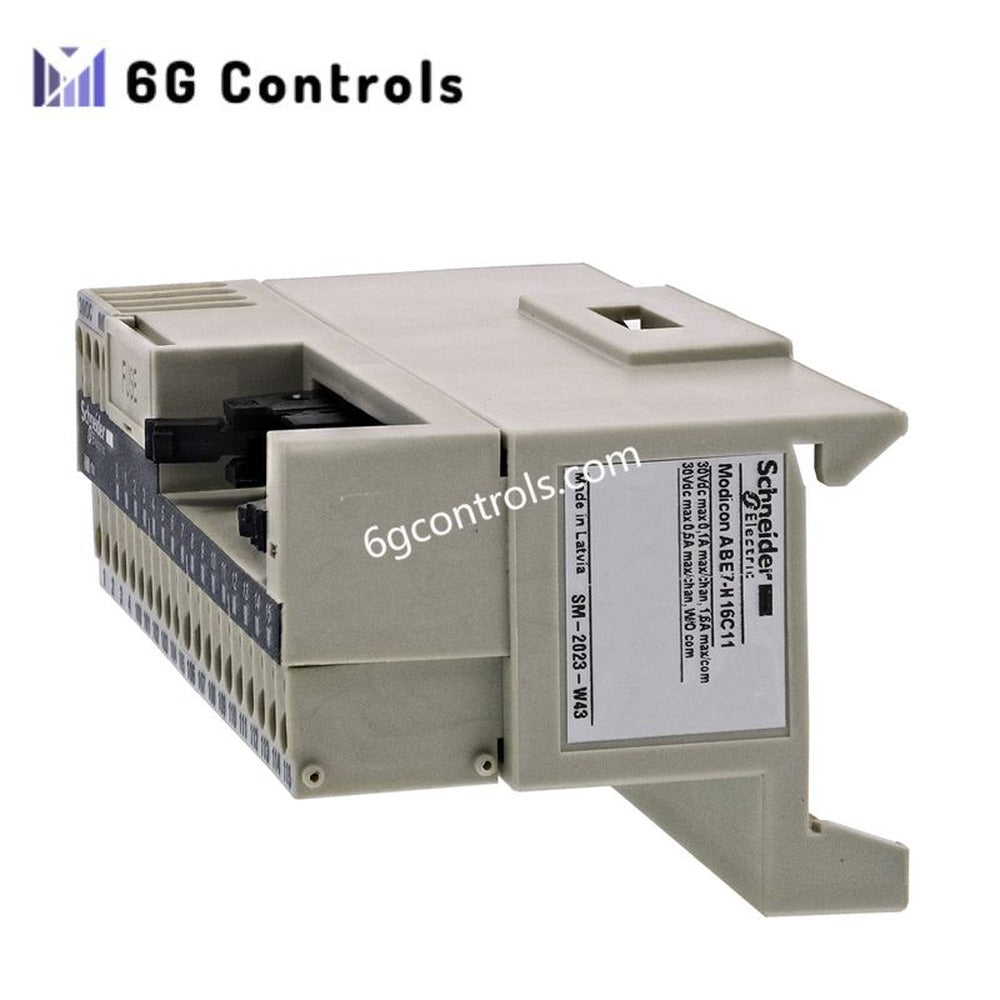

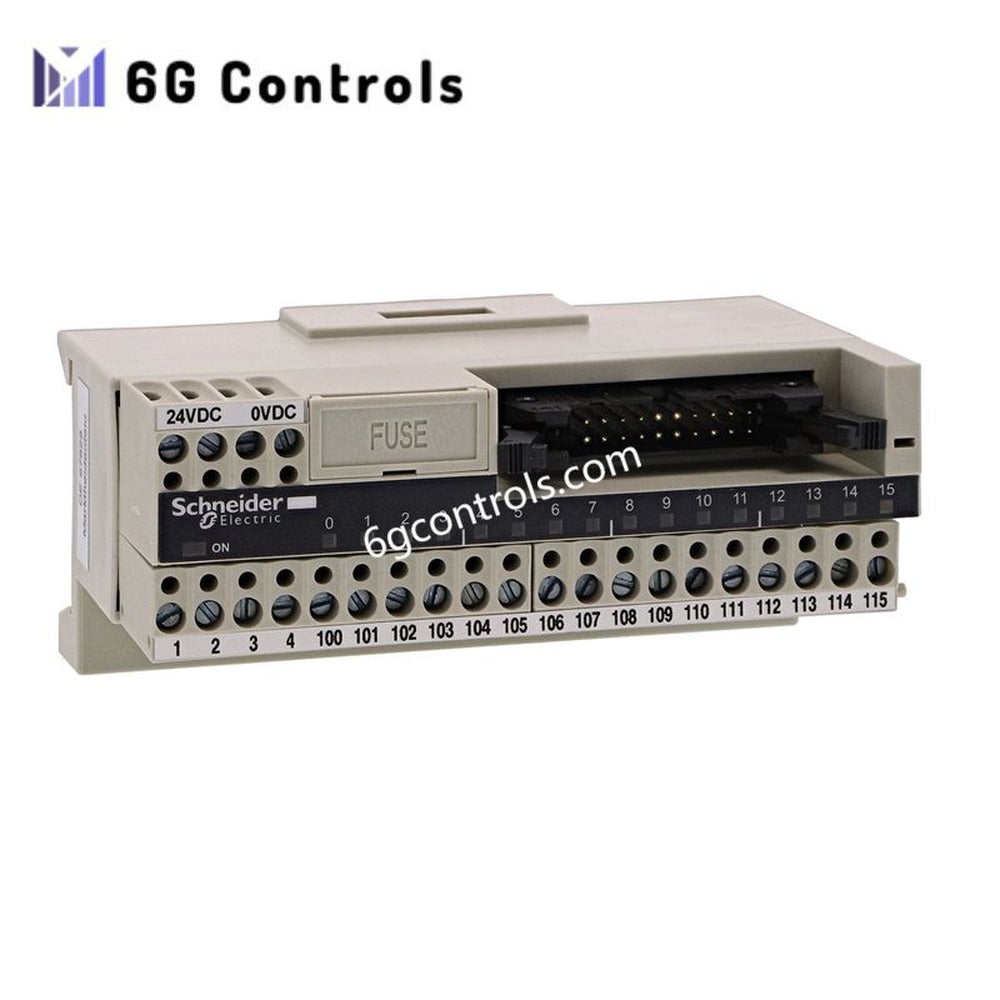

Schneider Electric ABE7H16C11 Subtapak I/O Diskret Pasif

Schneider Electric ABE7H16C11, yang turut dikatalogkan sebagai subtapak I/O diskret pasif ABE7H16C11, berfungsi sebagai antara muka pengagihan pendawaian khusus untuk pemetaan isyarat input/output digital 16 saluran dalam sistem PLC Modicon ABE7 Telefast berpendawaian prapasang. Schneider Electric ABE7H16C11 (subtapak pasif ABE7) menyediakan penamatan elektrik terus dan penghalaan saluran untuk isyarat medan diskret ke dalam modul I/O PLC yang dilengkapi HE10 merentas seni bina Modicon.

Unit ini menggunakan domain bekalan 19...30 V DC dengan penunjuk LED bagi setiap saluran dan pengagihan isyarat pasif melalui terminal pengapit skru. Setiap saluran disalurkan secara elektrik melalui topologi satu terminal bagi setiap saluran, menyokong pembahagian I/O berstruktur tanpa pemprosesan isyarat dalaman.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	ABE7H16C11
Jenama	Schneider Electric
Berat	0.16 kg
Dimensi	7.0 cm x 8.2 cm x 13.6 cm (pakej)
Suhu Operasi	-5...60 darjah C
Penggunaan Kuasa	Tidak dinyatakan (subtapak pasif, arus bekalan maksimum 1.8 A)
Bilangan Saluran	16
Voltan Bekalan	19...30 V DC
Arus Output Saluran	0.5 A bagi setiap saluran
Arus Bekalan Maksimum	1.8 A
Jenis Antara Muka	HE10 / pengagihan pasif melalui subtapak
Kaedah Pemasangan	Rel DIN 35 mm atau pemasangan skru
Jenis Terminal	Terminal pengapit skru
Kadar IP	IP2X
Voltan Penebatan	2000 V

Topologi Pengagihan I/O Pasif Modicon ABE7

ABE7H16C11 melaksanakan seni bina penghalaan isyarat diskret pasif, dengan setiap satu daripada 16 saluran dipetakan secara terus daripada terminal medan ke penyambung antara muka HE10 di sisi PLC tanpa pengkondisian isyarat perantaraan. Keutuhan elektrik dikekalkan melalui penghalang penebatan yang ditetapkan, berkadar 2000 V antara terminal dan struktur pemasangan.

Status saluran ditunjukkan melalui LED hijau bagi setiap saluran, yang mencerminkan kehadiran voltan luaran dan bukannya penilaian logik dalaman. Subtapak ini beroperasi sepenuhnya sebagai lapisan antara muka pendawaian dalam pembahagian I/O modular Modicon ABE7.

Soalan Lazim (FAQ)

S: Adakah ABE7H16C11 menjalankan pemprosesan isyarat atau logik pengasingan? J: Tidak. Modul ini ialah subtapak pasif. Ia menyediakan penghalaan elektrik terus tanpa pengkondisian isyarat atau pemprosesan logik.

S: Apakah beban saluran maksimum yang dibenarkan? J: Setiap saluran menyokong sehingga 0.5 A, dengan had jumlah bekalan sistem sebanyak 1.8 A.

S: Bolehkah saluran ditukar ketika panas di bawah beban? J: Penukaran ketika panas tidak ditetapkan untuk seni bina pasif ini. Kuasa medan hendaklah diputuskan sebelum pemutusan mekanikal.

Garis Panduan Pemasangan Medan

Pasang ABE7H16C11 pada rel DIN simetri 35 mm standard atau plat tetap menggunakan kit pemasangan skru. Pastikan subtapak dikunci secara mekanikal bagi mengelakkan penyambung pada pemasangan kabel HE10 menjadi longgar akibat getaran.

Semua pendawaian medan mesti ditamatkan menggunakan terminal pengapit skru yang ditetapkan dengan tork dikawal pada 0.6 N·m. Kekalkan pengasingan antara himpunan isyarat diskret dengan konduktor pensuisan voltan tinggi untuk mengehadkan gandingan teraruh.

Sahkan penjajaran antara muka HE10 yang betul sebelum menghidupkan rel bekalan 19...30 V DC. Penunjuk LED saluran hendaklah digunakan hanya untuk mengesan kehadiran voltan medan, bukan untuk mengesahkan keadaan logik.
