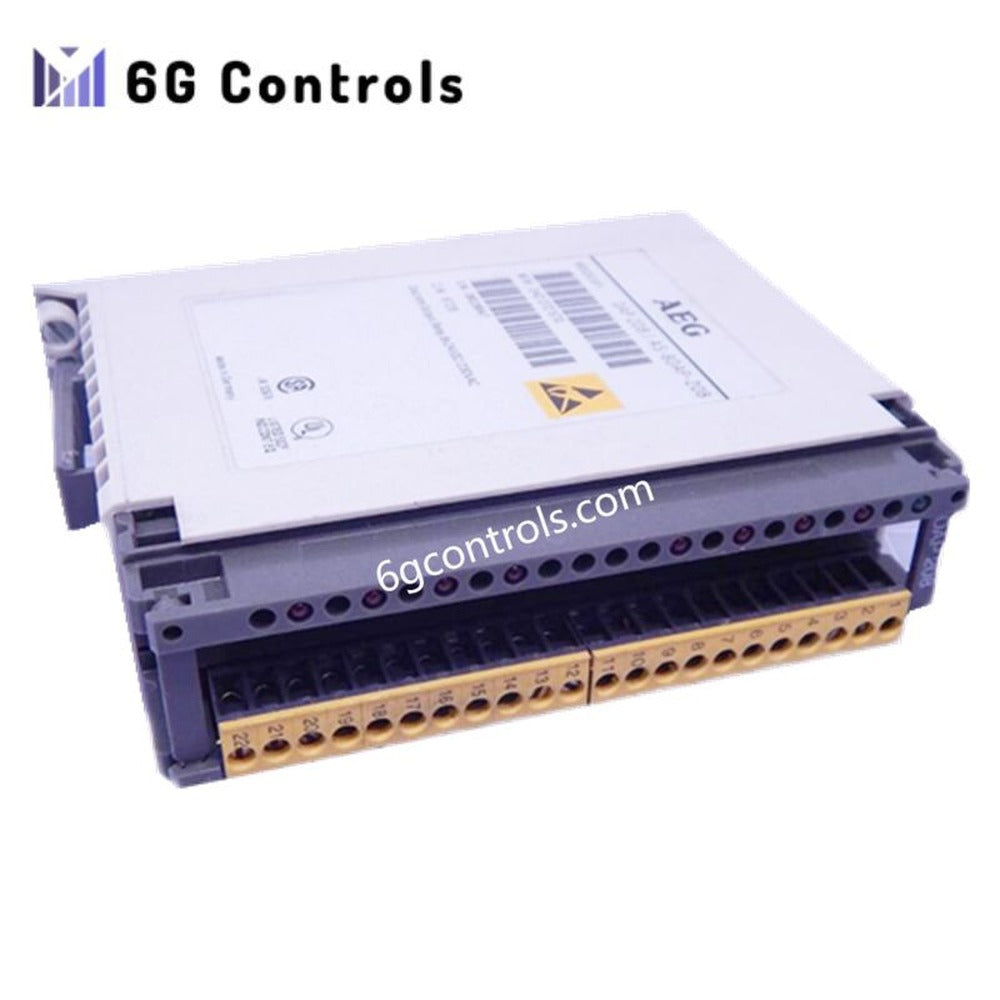

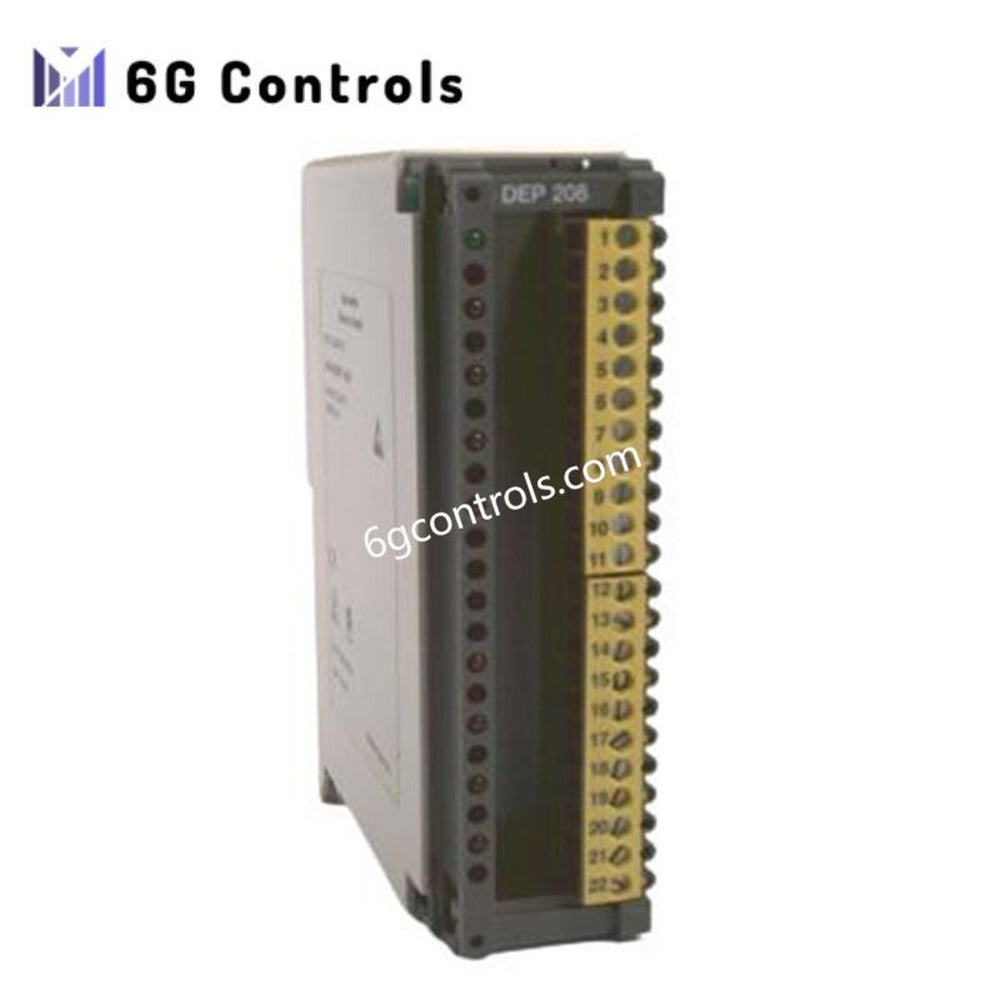

Modul Input AC Schneider Electric ASBDEP208 A120 I/O

Dikonfigurasi untuk pemerolehan isyarat diskret 230 V AC dalam sistem A120 I/O, Schneider Electric ASBDEP208 (Modul Input AC ASBDEP208) menyediakan pelaksanaan elektrik langsung bagi penukaran keadaan medan kepada pengawal melalui lapan saluran input AC berpenebat.

Modul ini mengkondisikan isyarat medan 230 V AC pada 50/60 Hz dan menukarkannya kepada keadaan digital untuk penghantaran melalui satah belakang dalam seni bina A120 I/O. Integrasi mekanikal rel DIN dan penunjuk LED terbina dalam menyokong pemerhatian status elektrik pada tahap saluran semasa operasi masa nyata. Bekalan kuasa diperoleh daripada rel kuasa tambahan 24 V DC.

Pecahan Akhiran & Matriks Model

Tiada pembahagian akhiran berstruktur ditakrifkan untuk ASBDEP208 dalam set data teknikal yang disediakan. Pengecam ini dianggap sebagai kod modul tetap tunggal di bawah siri A120 I/O.

Spesifikasi Perkakasan

Komunikasi Bas Satah Belakang & Tingkah Laku Pengagregatan Saluran I/O

Dalam seni bina Schneider Electric A120 I/O, keadaan input AC diskret diambil sampel pada tahap saluran dan dipetakan ke dalam struktur data satah belakang untuk pemindahan berkitar. Modul ini menyelaraskan peralihan keadaan input dengan pemasaan imbasan dalaman sebelum meneruskannya melalui rangkaian komunikasi pengawal. Penskalaan kepadatan I/O diurus melalui pengalamatan berasaskan slot, yang membolehkan pengembangan tanpa mengubah topologi pendawaian medan. Penunjuk LED disambungkan secara elektrik kepada peringkat output pembanding saluran, lalu mencerminkan peralihan ambang input masa nyata.

Soalan Lazim (FAQ)

S: Adakah ASBDEP208 menyokong penanggalan tukar panas apabila satah belakang berada dalam keadaan berkuasa? J: Tiada tingkah laku tukar panas ditakrifkan dalam data yang disediakan. Penanggalan hendaklah dilakukan apabila rak dinyahtenagakan bagi mengelakkan gangguan sementara pada satah belakang.

S: Apakah tingkah laku pensampelan input untuk isyarat 230 V AC? J: Saluran input mengkondisikan isyarat AC pada 50/60 Hz dan menukarkannya kepada keadaan digital diskret sebelum penghantaran melalui satah belakang.

S: Bagaimanakah pengasingan saluran dilaksanakan merentasi 8 input? J: Butiran seni bina pengasingan antara saluran tidak dinyatakan. Pengasingan dilaksanakan pada peringkat pengkondisian input mengikut reka bentuk kumpulan saluran.

Garis Panduan Pemasangan Medan

Pemasangan pada rel DIN memerlukan penguncian mekanikal sepenuhnya pada seluruh sistem selak modul sebelum penamatan elektrik. Pendawaian input 230 V AC hendaklah mematuhi peraturan pengasingan industri standard antara konduktor kawalan dan kuasa. Penghalaan berperisai disyorkan apabila terdapat hingar teraruh daripada beban pensuisan bersebelahan. Talian bekalan tambahan 24 V DC mesti dihalakan secara berasingan daripada berkas input AC bagi mengurangkan kesan gandingan. Pengetatan terminal hendaklah mengikut spesifikasi tork pengilang untuk blok terminal spring atau skru yang berkenaan. Pembumian sistem hendaklah dirujuk pada satu titik bumi kabinet kawalan bagi mengelakkan pembentukan gelung bumi.
