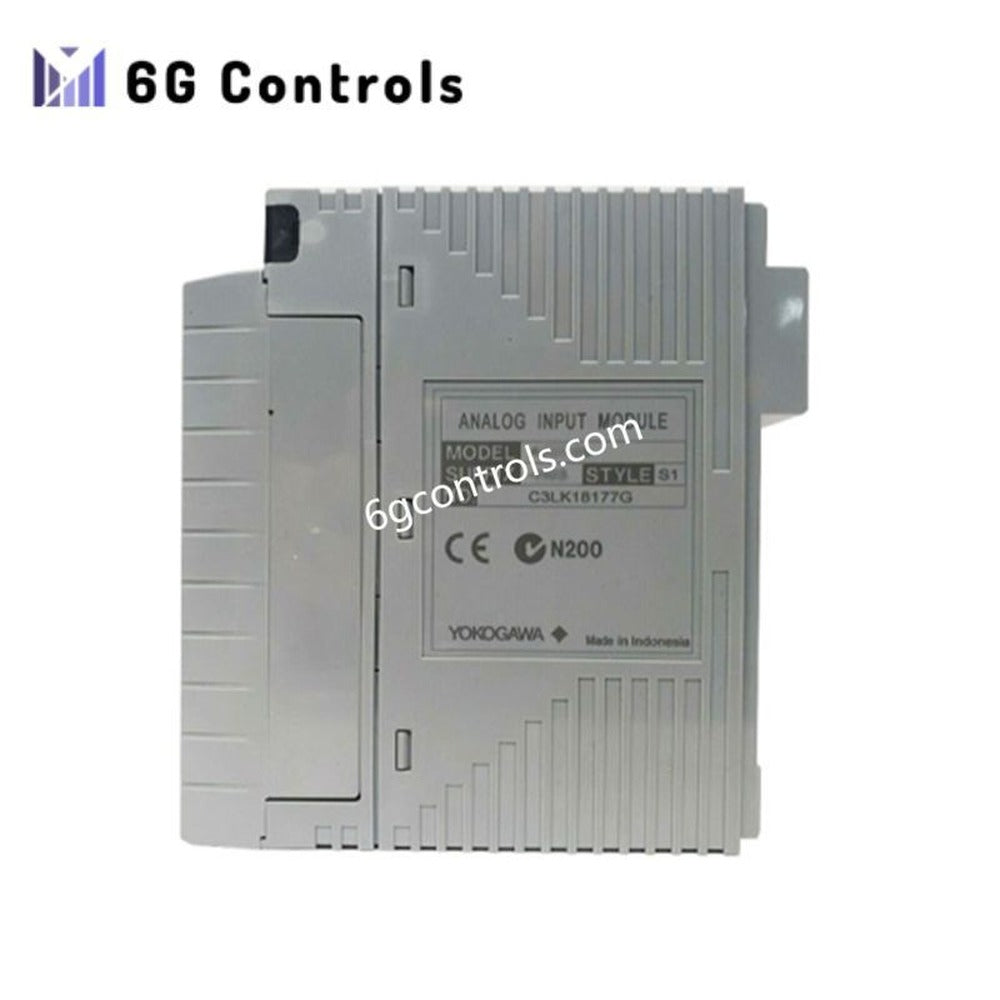

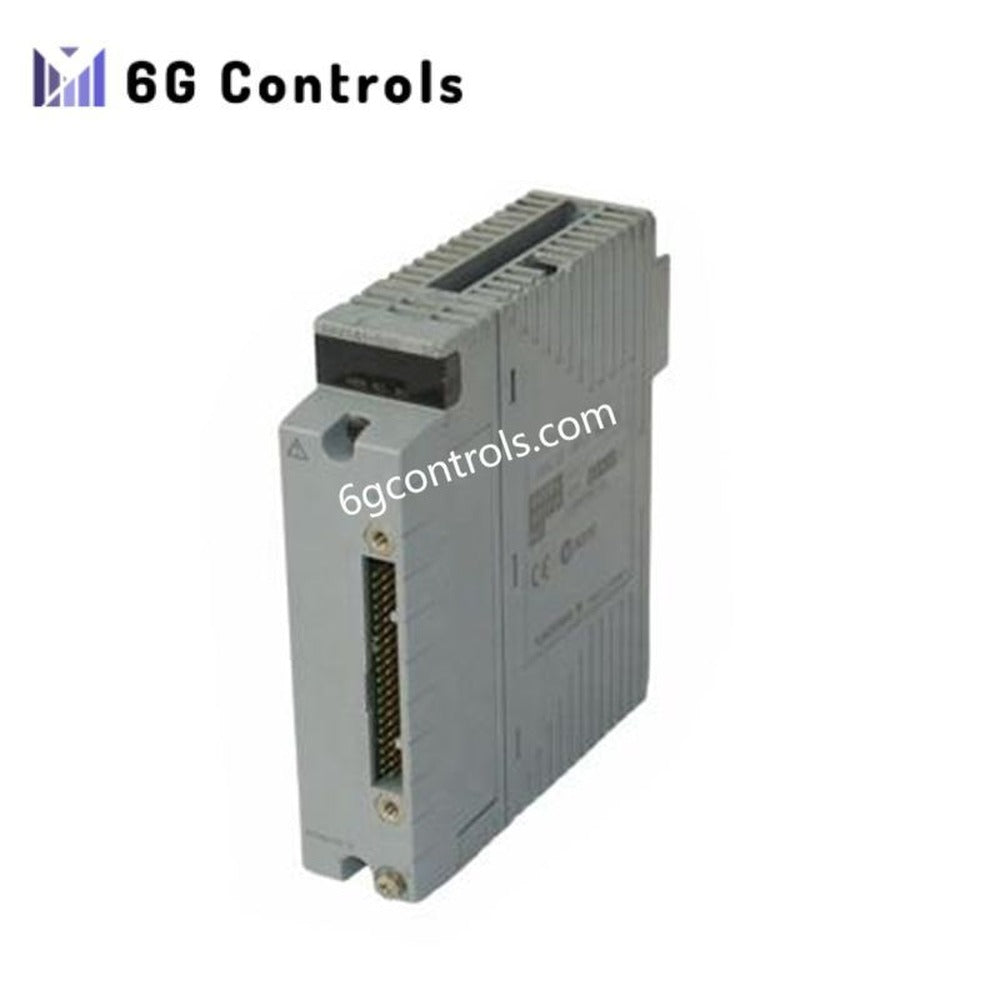

AAI135-H00/K4A00 | Yokogawa | Moduł wejść analogowych

11 w magazynie

Manufacturer: Yokogawa
Product No.: AAI135-H00/K4A00
Product Type: Moduł wejść analogowych
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.3 kg
Dimensions: 107.5 × 32.8 × 130 mm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Opis produktu

Moduł AAI135-H00/K4A00 to moduł analogowego przetwarzania sygnałów wejściowych prądowych, zaprojektowany do rozproszonych systemów sterowania Yokogawa CENTUM. Przyjmuje standardowe w branży sygnały 4–20 mA z urządzeń pomiarowych i dostarcza stabilne dane o wysokiej integralności do stacji sterowania obiektem. Dzięki izolacji między kanałami i opcjonalnej cyfrowej komunikacji HART moduł nadaje się do precyzyjnych pomiarów w instalacjach procesów ciągłych.

Opis elektryczny i funkcjonalny

Zaprojektowany z myślą o niezawodnym przechwytywaniu sygnałów moduł AAI135-H00/K4A00 koncentruje się na dokładności, izolacji elektrycznej i przewidywalnym działaniu zarówno w stanie zasilania, jak i bez zasilania. Każdy kanał wejściowy jest izolowany w celu ograniczenia sprzęgania zakłóceń i skutków pętli masy, co ma kluczowe znaczenie w gęsto zabudowanych szafach sterowniczych oraz przy długich odcinkach kabli.

Przyrostek H umożliwia przekazywanie protokołu HART, pozwalając na jednoczesny pomiar analogowy i diagnostykę urządzenia za pośrednictwem tego samego okablowania.

Specyfikacja techniczna

Oznaczenie modelu: AAI135-H00/K4A00
Kategoria modułu: wejście analogowe, typ prądowy
Zakres sygnału wejściowego: od 4 do 20 mA
Liczba kanałów wejściowych: 8 izolowanych kanałów
Dopuszczalny prąd wejściowy: do 25 mA
Dokładność pomiaru: ±16 µA
Rezystancja wejściowa (zasilanie WŁ.):
- Około 290 Ω przy 20 mA
- Około 450 Ω przy 4 mA
Rezystancja wejściowa (zasilanie WYŁ.): ≥ 500 kΩ
Napięcie probiercze:
- Między wejściem a systemem: 500 V AC przez 1 minutę
- Między kanałami wejściowymi: 500 V AC przez 1 minutę
Komunikacja cyfrowa: obsługiwany protokół HART
Wymiary: 107.5 × 32.8 × 130 mm
Masa: 0.3 kg

Integracja z systemem i opcje

Moduł jest przeznaczony do stosowania w architekturach Yokogawa CENTUM. Opcja /K4A00 obejmuje adapter interfejsu kabla KS (ATK4A-00), upraszczający okablowanie i zapewniający zgodność z określonymi rozwiązaniami w zakresie zacisków i kabli.

Typowe zastosowania

Typowe zastosowania modułu AAI135-H00/K4A00 obejmują:

Pozyskiwanie wartości procesowych z przetworników ciśnienia, przepływu, poziomu i temperatury
Monitorowanie i konfigurację urządzeń obsługujących HART
Pomiary analogowe w energetyce, rafinacji, przemyśle chemicznym i sektorze użyteczności publicznej

Często zadawane pytania

Ile kanałów wejściowych zapewnia ten moduł? Moduł AAI135-H00/K4A00 zapewnia osiem analogowych kanałów wejściowych, z których każdy jest elektrycznie izolowany.

Czy moduł obsługuje komunikację HART? Tak. Przyrostek H oznacza wbudowaną obsługę cyfrowej komunikacji HART równolegle z sygnałem 4–20 mA.

Czy ten moduł nadaje się do środowisk o wysokim poziomie zakłóceń? Tak. Izolacja między kanałami oraz między wejściami a systemem znacznie ogranicza zakłócenia powodowane przez szumy elektryczne.
