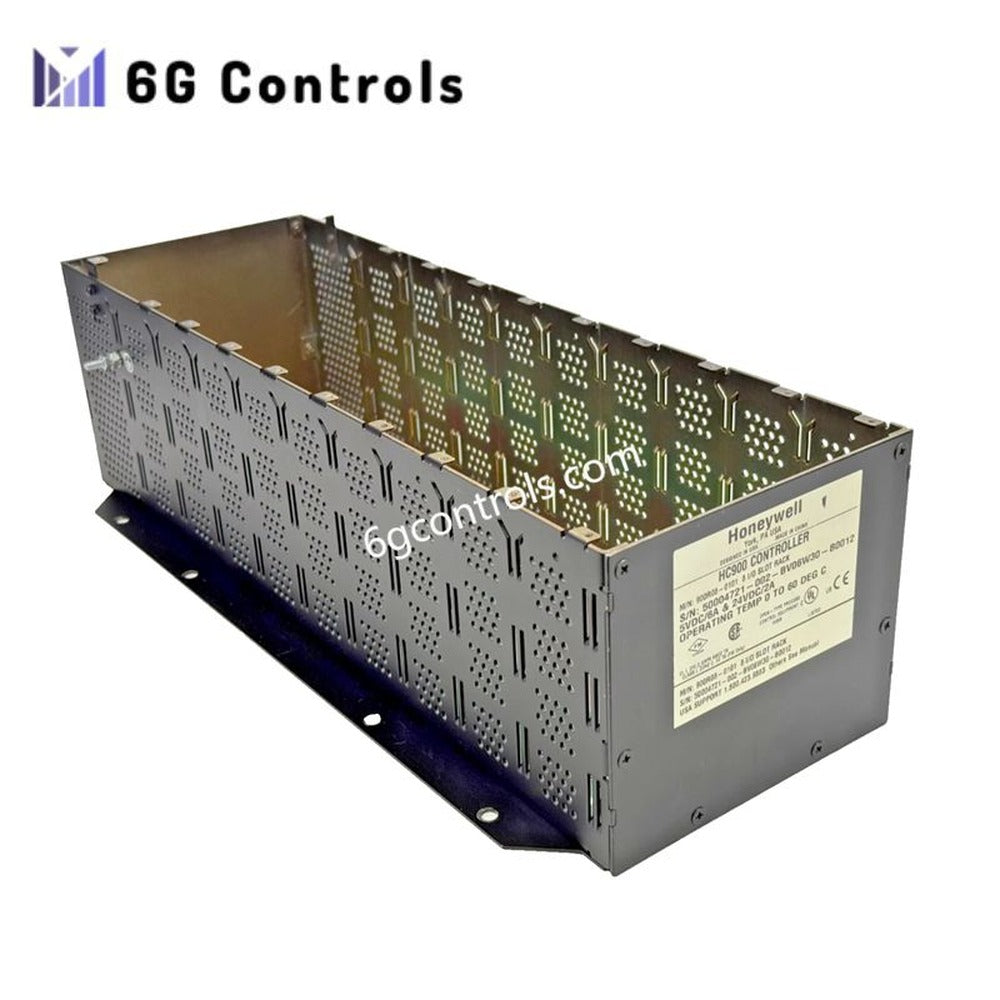

HC900R08-0101 | Honeywell ControlEdge HC900 | 8-gniazdowa kaseta I/O

Opis produktu

Honeywell HC900R08-0101 to 8-gniazdowy modułowy rack we/wy zaprojektowany dla platform sterowników Honeywell HC900 i ControlEdge HC900. Zapewnia sztywną konstrukcję mechaniczną oraz stabilną magistralę tylną do montażu modułów we/wy, umożliwiając sterownikowi niezawodną wymianę sygnałów z urządzeniami obiektowymi i urządzeniami sterującymi.

Zaprojektowany do ciągłej pracy przemysłowej rack umożliwia elastyczną rozbudowę systemu dzięki obsłudze mieszanych analogowych i cyfrowych modułów we/wy. Jego konstrukcja klasy przemysłowej zapewnia stałe wyrównanie modułów, bezpieczny kontakt elektryczny i niezawodne działanie w szafach sterowniczych narażonych na wibracje, zmiany temperatury oraz długie cykle pracy.

Model HC900R08-0101 pełni funkcję kluczowego elementu infrastruktury w architekturach sterowania opartych na HC900, umożliwiając skalowalne i łatwe w serwisowaniu konfiguracje we/wy zarówno w nowych instalacjach, jak i podczas modernizacji systemów.

Specyfikacje techniczne

Charakterystyka ogólna

• Kategoria produktu: Modułowy rack we/wy
• Kompatybilne platformy sterowników: Honeywell HC900, ControlEdge HC900
• Główna funkcja: Montaż mechaniczny i wzajemne połączenie elektryczne modułów we/wy HC900

Pojemność gniazd

• Łączna liczba gniazd: 8 pozycji modułów
• Obsługiwane moduły: Moduły analogowych wejść, analogowych wyjść, cyfrowych wejść, cyfrowych wyjść oraz specjalistyczne moduły we/wy HC900
• Konfiguracja mieszana we/wy: Obsługiwana w obrębie tego samego racka

Wymagania elektryczne

• Napięcie zasilania układu logicznego: 5 VDC
• Prąd zasilania układu logicznego: 6 A (maksymalnie)
• Napięcie zasilania obwodów obiektowych: 24 VDC
• Prąd zasilania obwodów obiektowych: 2 A (maksymalnie)

Specyfikacje mechaniczne

• ​Wymiary: 137 mm × 419,1 mm × 151,7 mm
• Masa: 5,75 funta
• Sposób montażu: Montaż panelowy wewnątrz obudów sterowniczych

Ograniczenia środowiskowe

• Zakres temperatury roboczej: od 0°C do 60°C
• Przeznaczenie: Przemysłowe szafy i panele sterownicze

Cechy konstrukcji i projektu

• Wzmocniona rama zapewniająca bezpieczne mocowanie modułów
• Precyzyjne złącza magistrali tylnej zapewniające stałą integralność sygnału
• Zaprojektowany z myślą o spełnieniu długoterminowych wymagań dotyczących niezawodności systemów sterowania procesami

Typowe zastosowania

• Hybrydowe systemy sterowania procesami wykorzystujące sterowniki HC900
• Panele do wytwarzania energii i zarządzania energią
• Automatyzacja procesów chemicznych, naftowych i gazowych
• Systemy sterowania uzdatnianiem wody i oczyszczaniem ścieków
• OEM-owskie szafy sterownicze wymagające modułowej skalowalności we/wy

Najczęściej zadawane pytania

Z jakimi sterownikami kompatybilny jest ten rack we/wy? Model HC900R08-0101 jest przeznaczony wyłącznie do systemów sterowników Honeywell HC900 i ControlEdge HC900.

Czy można instalować razem moduły analogowe i cyfrowe? Tak. Rack obsługuje mieszaną instalację kompatybilnych analogowych i cyfrowych modułów we/wy HC900.

Czy ten rack nadaje się do środowisk o wysokiej temperaturze? Znamionowy zakres roboczy wynosi od 0°C do 60°C, dzięki czemu urządzenie nadaje się do standardowych instalacji w przemysłowych szafach sterowniczych.
