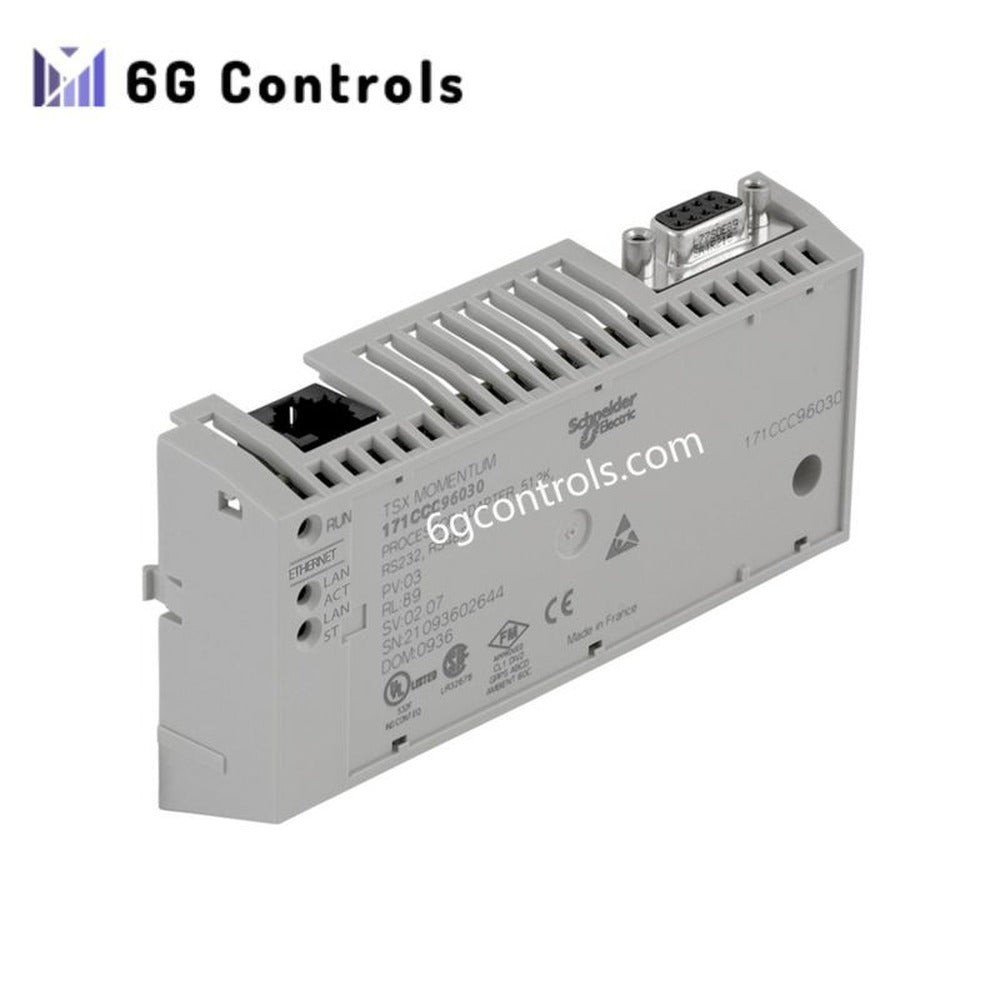

Schneider Electric 171CCC96030 Adapter procesora M1/M1E

19 w magazynie

Manufacturer: Schneider
Product No.: 171CCC96030
Country of origin: Francja
Product Type: Adapter procesora
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.042 kg
Dimensions: 6 cm x 18 cm x 26 cm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Adapter procesora M1/M1E Schneider Electric 171CCC96030

Skonfigurowany do skanowania wejść/wyjść przez Ethernet i obsługi komunikatów Modbus TCP w platformie automatyzacji Modicon Momentum adapter procesora Schneider Electric 171CCC96030 (171CCC96030 adapter procesora M1/M1E) zapewnia wykonywanie operacji na poziomie fizycznym i sieciowym. Moduł zawiera oparty na X86 procesor sterownika IEC pracujący z częstotliwością 50 MHz, ze zintegrowaną komunikacją Ethernet i funkcjami lokalnego przetwarzania wejść/wyjść.

Podział przyrostków i macierz modeli

Dostarczona dokumentacja identyfikuje 171CCC96030 jako stały numer katalogowy. W dostępnych danych technicznych nie podano oficjalnego podziału przyrostków ani macierzy zamówień.

Specyfikacje sprzętowe

Parametr	Specyfikacja
Model	171CCC96030
Marka	Schneider Electric
Masa	0,042 kg
Wymiary	6 cm x 18 cm x 26 cm
Temperatura pracy	Od 0 do 60°C
Pobór mocy	Zasilanie z podstawy wejść/wyjść Momentum, 5,0 V DC +/- 5%
Typ produktu	Adapter procesora M1/M1E
Platforma produktu	Platforma automatyzacji Modicon Momentum
Concept	Transparent Ready
Klasa	B10
Procesor	Sterownik IEC oparty na X86 (INTEL, AMD)
Częstotliwość taktowania	50 MHz
Pamięć	1 MB Flash, 544 kB RAM
Pamięć programu	18 kB LL984, 200 kB IEC
Pamięć danych	24 kB
Protokół komunikacyjny	Ethernet
Usługi Ethernet	Skanowanie wejść/wyjść, komunikaty Modbus TCP
Porty komunikacyjne	1 Ethernet, 1 magistrala wejść/wyjść
Pojemność dyskretnych wejść/wyjść	8192 wejścia / 8192 wyjścia
Pojemność rejestrowych wejść/wyjść	26048 wejść / 26048 wyjść
Limit wejść/wyjść	Maksymalnie 8192 bity
Liczba słów wejść/wyjść na stację	128 wejść/wyjść (Concept), 80 wejść/wyjść (ProWORX)
Długość słowa	16 bitów
Materiał	Lexan
Powłoka ochronna	TC
Wilgotność względna	5–96% bez kondensacji
Wysokość eksploatacji	2000 m
Odporność na udary	<= 15 gn szczytowo, półsinusoida 11 ms
Odporność na wibracje	1 gn, amplituda podwójna 0,75 mm
Certyfikaty	UL, cUL, NEMA Type 250, FM Class 1 Division 2
Oznaczenie CE	Tak

Kompatybilność pamięci flash oprogramowania sprzętowego i skalowanie wejść/wyjść

Procesor obsługuje środowiska wykonawcze powiązane z Concept V2.6, Modsoft w wersji 2.5 lub nowszej, ProWORX NxT V2.0 oraz ProWORX 32. Pamięć programu jest podzielona między regiony pamięci LL984 i IEC w architekturze wbudowanej pamięci flash.

Architektura platformy Momentum obsługuje skalowanie gęstości I/O, umożliwiając obsługę do 8192 dyskretnych wejść i wyjść oraz 26048 punktów I/O opartych na rejestrach. Usługi Ethernet obejmują komunikaty Modbus TCP oraz skanowanie wejść/wyjść za pośrednictwem zintegrowanego interfejsu sieciowego. Wymiana danych odbywa się przez magistralę I/O platformy i port Ethernet, bez konieczności stosowania zewnętrznego procesora komunikacyjnego.

Często zadawane pytania

P: Czy model 171CCC96030 obsługuje wymianę podczas pracy, gdy kaseta Momentum pozostaje pod napięciem? A: Dostępna dokumentacja techniczna nie określa, czy funkcja wymiany modułu podczas pracy jest obsługiwana. Instalację lub demontaż należy przeprowadzać zgodnie z procedurami konserwacji platformy Momentum, w razie potrzeby po odłączeniu zasilania systemu.

P: Z jakimi środowiskami programistycznymi jest zgodna architektura oprogramowania układowego urządzenia? A: Moduł jest przeznaczony do użytku z Concept V2.6, Modsoft w wersji 2.5 lub nowszej, ProWORX NxT V2.0 oraz ProWORX 32.

P: Jakie funkcje Ethernet są realizowane przez adapter procesora? A: Zintegrowany interfejs Ethernet obsługuje komunikaty Modbus TCP oraz usługi skanowania wejść/wyjść. Funkcje te są realizowane bezpośrednio przez procesor, bez oddzielnego modułu komunikacji Ethernet.

Wytyczne dotyczące instalacji w terenie

Przed włączeniem zasilania sprawdź, czy adapter procesora jest prawidłowo osadzony w bazie I/O Momentum.
Prowadź okablowanie Ethernet oddzielnie od przewodów zasilających silniki i przewodów wysokoprądowych, aby ograniczyć sprzęganie zakłóceń przewodzonych.
Zapewnij prawidłowe połączenie ochronne z uziemieniem szafy sterowniczej i powiązanego sprzętu komunikacyjnego.
Podczas pracy i przechowywania przestrzegaj wymagań dotyczących wilgotności bez kondensacji.
Potwierdź, że moduł otrzymuje stabilizowane zasilanie 5,0 V DC z zainstalowanego zespołu bazowego Momentum.
Przed uruchomieniem sprawdź złącza komunikacyjne pod kątem uszkodzeń mechanicznych.
Stosuj zasady uziemiania ekranów kabli i infrastruktury sieciowej obowiązujące w zakładzie, aby zminimalizować błędy komunikacji.
