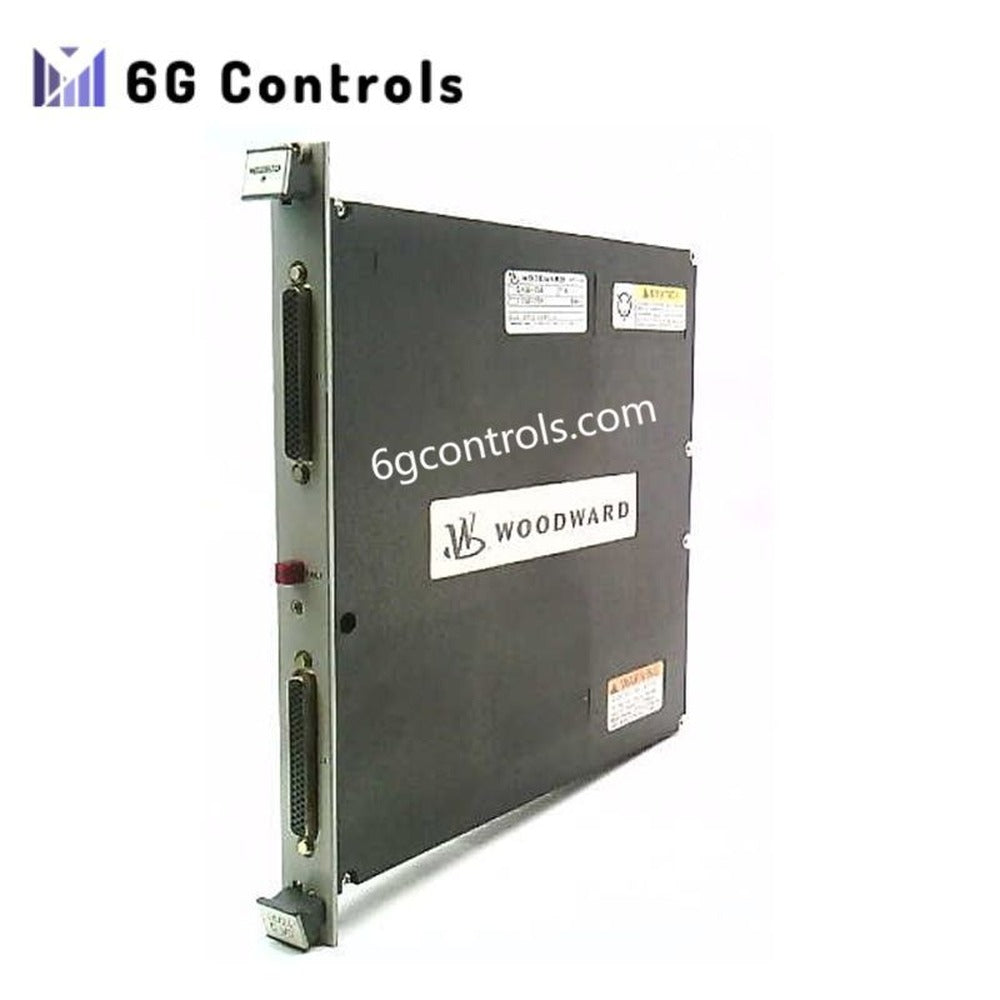

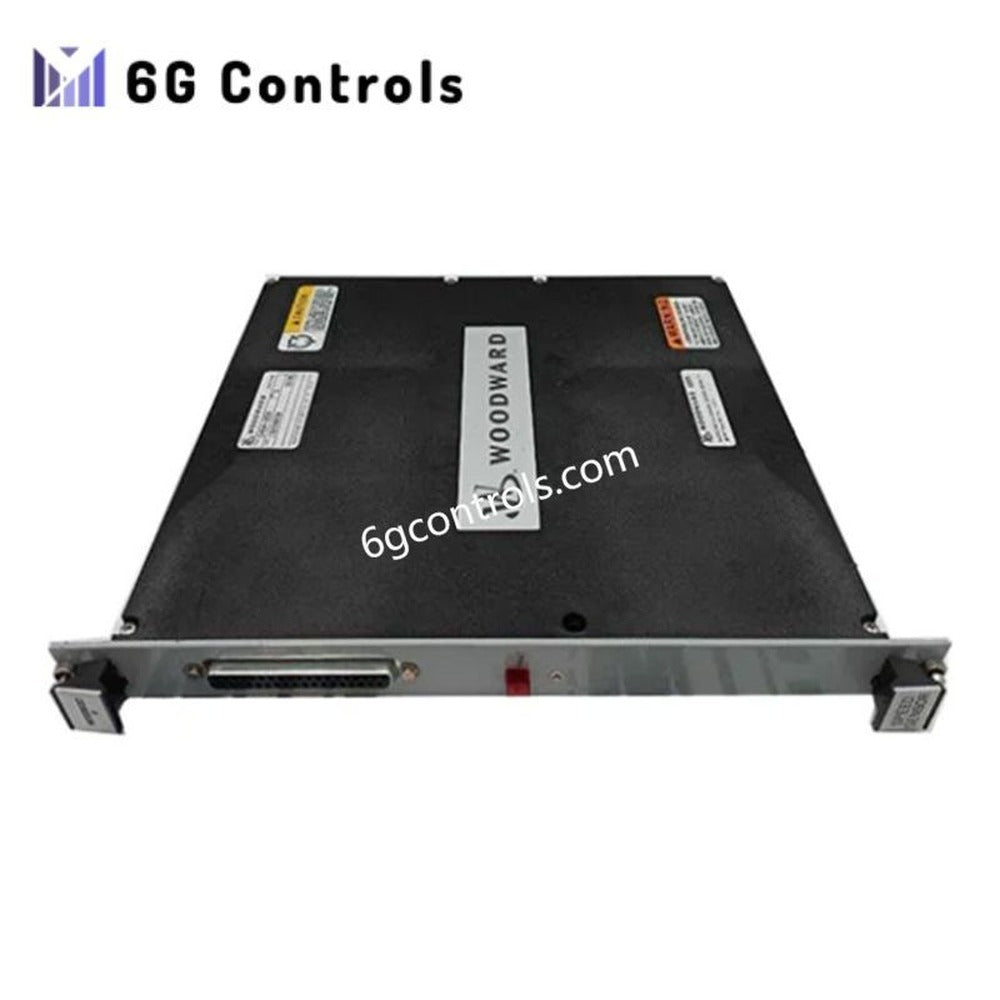

Woodward 5466-328 Moduł analogowo-cyfrowego sterowania MicroNet

Opis produktu

Moduł 5466-328 to wszechstronny komponent wejść/wyjść sterujących, zaprojektowany do platform sterowania Woodward MicroNet™ i MicroNet Plus. W zależności od oprogramowania sprzętowego, przypisania do magistrali montażowej i architektury systemu urządzenie może działać jako moduł wejść analogowych, moduł kombinowany z mieszanymi sygnałami analogowymi lub wielokanałowy interfejs wyjść cyfrowych.

Zaprojektowany specjalnie do systemów energetycznych i układów turbinowych o znaczeniu krytycznym, 5466-328 zapewnia precyzyjne pozyskiwanie sygnałów oraz niezawodne sterowanie elementami wykonawczymi w warunkach ciągłej pracy przemysłowej. Elastyczność modułu pozwala integratorom systemów stosować ten sam sprzęt w różnych strategiach sterowania, zachowując spójność platformy.

Kompatybilność systemowa

Moduł 5466-328 integruje się bezpośrednio ze sterownikami Woodward MicroNet™ i MicroNet Plus, w tym z architekturami redundantnymi oraz TMR (Triple Modular Redundant). Obsługa komunikacji dwuportowej umożliwia deterministyczną wymianę danych i pracę odporną na uszkodzenia w systemach sterowania o wysokiej dostępności.

Konfiguracje funkcjonalne

Rola robocza modułu 5466-328 jest określana przez konfigurację systemu i wymagania aplikacji.

Konfiguracja wejść analogowych / modułu kombinowanego sygnałów analogowych W zastosowaniach analogowych moduł służy do pozyskiwania sygnałów z czujników obiektowych o wysokiej rozdzielczości, związanych z urządzeniami wirującymi i sterowaniem procesem.

Obsługiwane funkcje zazwyczaj obejmują:

• Precyzyjny pomiar ciśnienia, temperatury, przepływu, prędkości i położenia
• Kompatybilność z logiką głosowania TMR na potrzeby pomiarów o znaczeniu krytycznym dla bezpieczeństwa
• Kondycjonowanie sygnału o niskim poziomie szumów do monitorowania turbin i sprężarek
• Ciągłe próbkowanie na potrzeby pętli sterowania w czasie rzeczywistym

Konfiguracja wyjść cyfrowych W przypadku zastosowania jako moduł wyjść cyfrowych 5466-328 zapewnia dyskretne sterowanie urządzeniami obiektowymi i obwodami zabezpieczeń.

Najważniejsze cechy obejmują:

• Szesnaście niezależnych kanałów wyjść przekaźnikowych
• Elektromagnetyczne styki SPDT (Form C), obsługujące okablowanie zarówno ze stykiem normalnie otwartym, jak i normalnie zamkniętym
• Izolację poszczególnych kanałów zapobiegającą propagacji awarii
• Bezpośrednie sterowanie elektrozaworami, przekaźnikami wyłączenia, alarmami, pompami i blokadami

Parametry elektryczne

Rzeczywiste wartości mogą nieznacznie różnić się w zależności od wersji oprogramowania sprzętowego i konfiguracji.

Tryb wyjść cyfrowych

• Typ wyjścia: przekaźnik elektromechaniczny
• Rodzaj styków: SPDT (Form C)
• Maksymalne obciążenie: 2 A przy 30 VDC lub 250 VAC
• Izolacja: izolacja elektryczna między kanałami

Tryb wejść analogowych

• Typy sygnałów: przemysłowe wejścia analogowe z czujników
• Dokładność: pozyskiwanie sygnałów o wysokiej rozdzielczości, odpowiednie do sterowania w zamkniętej pętli
• Obsługa redundancji: pełna kompatybilność z systemami MicroNet TMR

Dane mechaniczne i środowiskowe

• Konstrukcja: elektronika klasy przemysłowej do pracy ciągłej
• Środowisko pracy: odpowiednie do obudów turbinowych i szaf sterowania sprężarkami

Typowe zastosowania

Moduł 5466-328 jest powszechnie stosowany w:

• Systemach sterowania turbinami gazowymi i parowymi
• Regulacji pracy silników wysokoprężnych i gazowych
• Automatyzacji sprężarek i pomp
• Sterowaniu urządzeniami pomocniczymi elektrowni
• Realizacji funkcji bezpiecznego wyłączenia i blokad

FAQ

P: Czy 5466-328 jest wyłącznie modułem analogowym? O: Nie. Sprzęt obsługuje wiele ról funkcjonalnych. W zależności od konfiguracji systemu może działać jako moduł wejść analogowych, moduł kombinowany sygnałów analogowych lub moduł wyjść cyfrowych.

P: Czy ten moduł może być stosowany w systemach o znaczeniu krytycznym dla bezpieczeństwa? O: Tak. Moduł 5466-328 jest przeznaczony do stosowania w redundantnych architekturach MicroNet i systemach TMR, powszechnie wykorzystywanych w zabezpieczeniach turbin oraz krytycznym sterowaniu procesami.

P: Czy moduł obsługuje komunikację dwuportową? O: Tak. Funkcja dwuportowa zapewnia deterministyczną komunikację i redundancję w systemach MicroNet.
