Przegląd

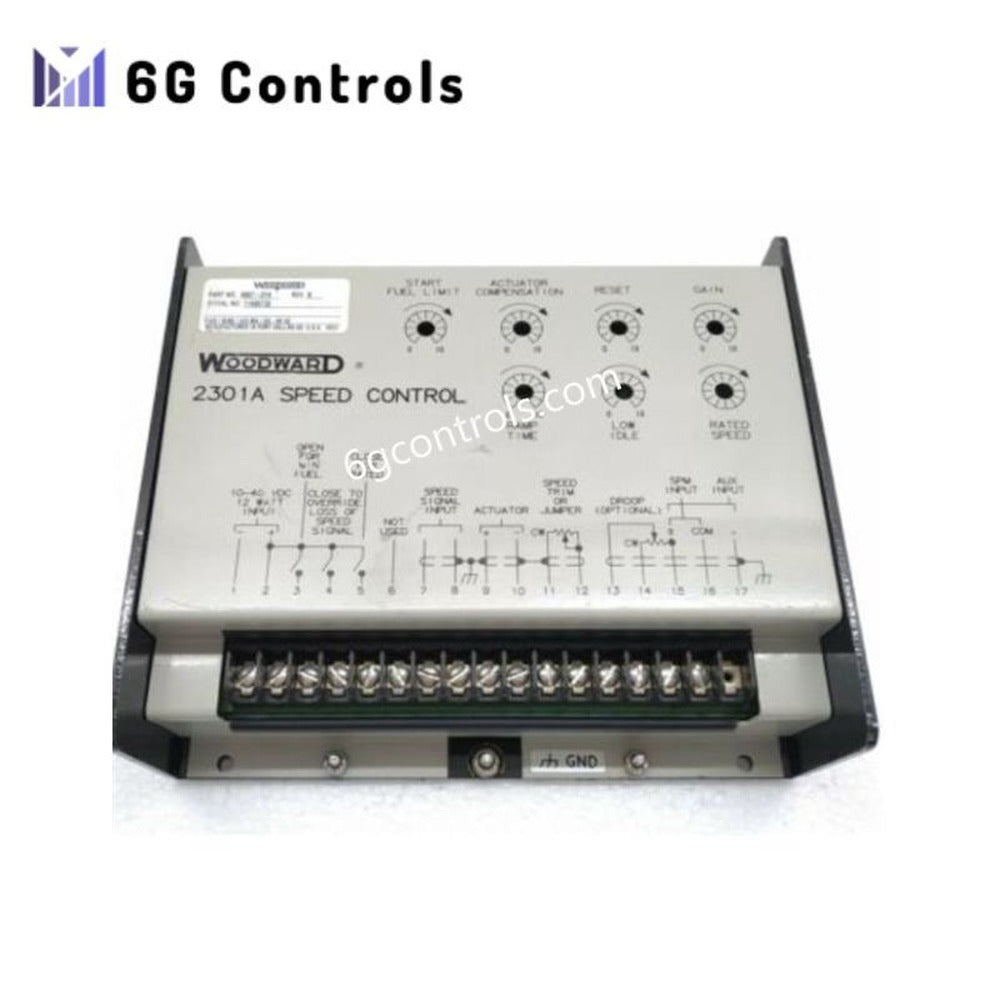

Zastosowania typowe 9907-022 z rodziny sterowników Woodward 2301A to elektroniczny moduł rozdziału obciążenia i regulacji prędkości, opracowany do generatorów napędzanych silnikami oraz turbinowych silników napędowych. Zapewnia precyzyjne sterowanie sygnałem korekcji regulatora oraz skoordynowany rozdział obciążenia, gdy wiele jednostek wytwórczych pracuje równolegle.
Sterownik przeznaczony do przemysłowych systemów energetycznych utrzymuje stabilną częstotliwość generatorów, automatycznie równoważąc moc czynną między jednostkami podłączonymi do tej samej szyny. Moduł integruje analogowe wejścia sterujące, regulowane pętle sterowania oraz solidną logikę zabezpieczeń, zapewniając niezawodne wytwarzanie energii w wymagających warunkach.
Najważniejsze funkcje
Zastosowania typowe 9907-022 Sterownik łączy regulację prędkości i rozdział obciążenia w jednej elektronicznej platformie sterowania.
Regulacja prędkości Utrzymuje precyzyjną prędkość silnika napędowego, wysyłając sygnały korekcji sterowania do kompatybilnych regulatorów lub siłowników.
Rozdział obciążenia generatorów Równomiernie rozdziela moc czynną między wiele zespołów prądotwórczych połączonych równolegle za pomocą linii rozdziału obciążenia Woodward.
Architektura sterowania działająca w kierunku dodatnim Zoptymalizowany do współpracy z regulatorami działającymi w kierunku dodatnim, w których zwiększenie sygnału wyjściowego zwiększa dopływ paliwa lub położenie siłownika.
Wejścia zdalnego sterowania Obsługuje sygnały analogowe, takie jak 4–20 mA lub 1–5 VDC, umożliwiające zewnętrzną regulację wartości zadanej prędkości lub obciążenia.
Ochrona przed awariami i nadmierną prędkością Wewnętrzne obwody monitorujące wysyłają sygnały ochronnego wyłączenia w przypadku wystąpienia nieprawidłowych warunków.
Stabilność pracy równoległej Utrzymuje częstotliwość i równowagę obciążenia podczas synchronizacji oraz pracy ustalonej instalacji wielogeneratorowych.
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Producent | Woodward |
| Model | 9907-022 |
| Seria | 2301A Elektroniczne rozdzielanie obciążenia i regulacja prędkości |
| Typ sterowania | Sterownik prędkości działający w kierunku prostym |
| Funkcja podstawowa | Regulacja prędkości generatora i podział obciążenia |
| Zasilanie | Typowo 24 V DC (zależnie od instalacji) |
| Wyjście sterujące | Analogowe wyjście biasu dla regulatora/siłownika |
| Wejście zdalnej wartości zadanej | 4–20 mA lub 1–5 V DC |
| Kompatybilność częstotliwościowa | Systemy generatorów o częstotliwości 50 Hz lub 60 Hz |
| Metoda podziału obciążenia | Linia podziału obciążenia Woodward |
| Zabezpieczenia | Wykrywanie nadmiernej prędkości i monitorowanie usterek wewnętrznych |
| Izolacja | Izolacja galwaniczna wejść/wyjść sterujących |
Specyfikacje środowiskowe
| Parametr | Klasa znamionowa |
|---|---|
| Temperatura pracy | −25 °C do +60 °C |
| Temperatura przechowywania | −40 °C do +85 °C |
| Wilgotność względna | 5–95%, bez kondensacji |
| Certyfikacja | Uznany przez UL (plik E97763) |
Parametry mechaniczne
| Parametr | Specyfikacja |
|---|---|
| Montaż | Montaż w szafie lub na panelu |
| Obudowa | Metalowa obudowa przemysłowa |
| Wymiary | 200 × 150 × 80 mm |
| Masa | 2,65 lb |
Zastosowania typowe
Zastosowania typowe 9907-022 Sterownik jest powszechnie stosowany w systemach wytwarzania energii wymagających skoordynowanego sterowania silnikiem.
Przemysłowe zespoły prądotwórcze Elektrownie z silnikami gazowymi i wysokoprężnymi Zestawy generatorów z turbinami parowymi Morskie generatory pomocnicze Elektrownie z generatorami pracującymi równolegle
Najczęściej zadawane pytania
Jaki typ regulatora współpracuje ze sterownikiem 9907-022? Sterownik jest przeznaczony do regulatorów lub siłowników działających w kierunku prostym, w których zwiększenie sygnału sterującego zwiększa dopływ paliwa lub położenie siłownika.
Czy ten moduł może obsługiwać wiele generatorów pracujących równolegle? Tak. Po podłączeniu przez linię podziału obciążenia Woodward wiele sterowników 2301A równomiernie rozdziela obciążenie między zespoły prądotwórcze.
Czy sterownik jest kompatybilny z systemami zasilania o częstotliwości 50 Hz i 60 Hz? Tak. Pętla regulacji prędkości i funkcje podziału obciążenia obsługują standardowe częstotliwości generatorów stosowane na całym świecie.
