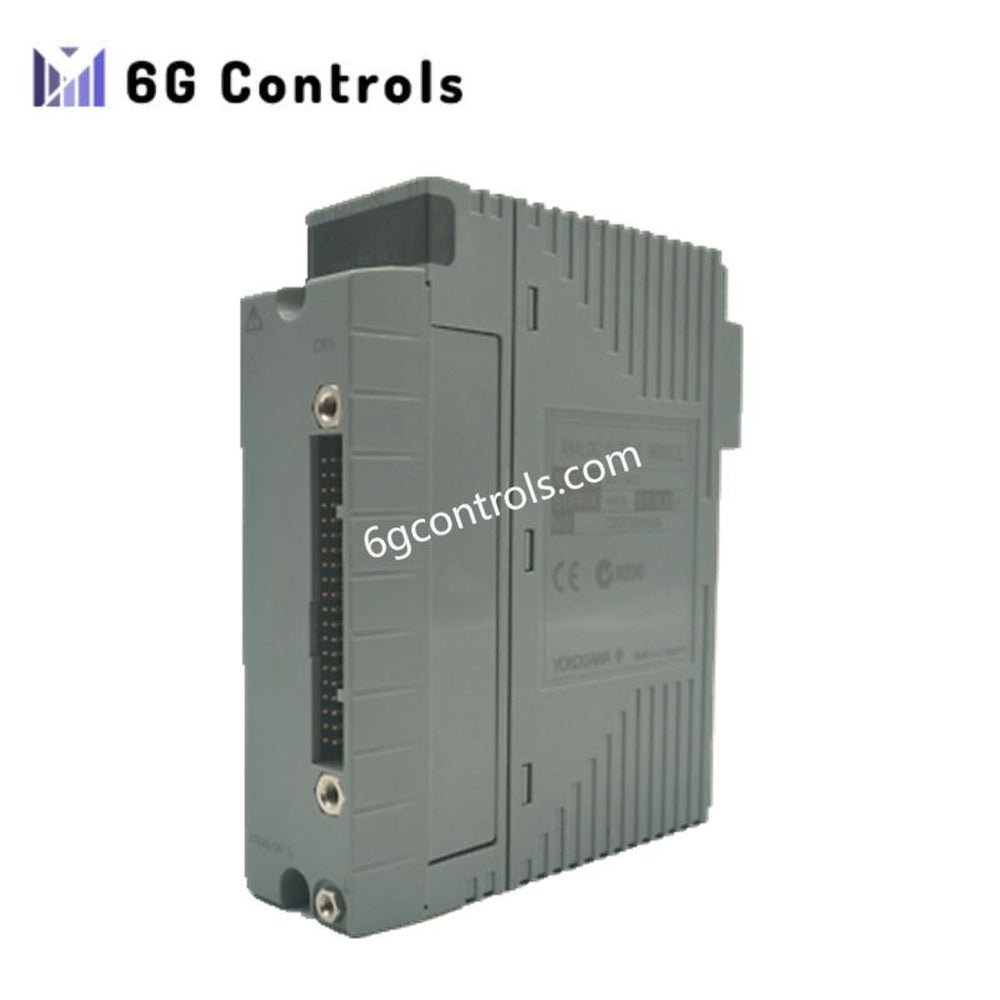

Yokogawa AAI543-H00/ATK4A-00 S1 Izolowany moduł wyjść analogowych

18 w magazynie

Manufacturer: Yokogawa
Product No.: AAI543-H00/ATK4A-00-S1
Product Type: Izolowany moduł wyjść analogowych
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.4 kg
Dimensions: 107.5 × 32.8 × 130 mm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Przegląd produktu

Moduł AAI543-H00/ATK4A-00 S1 to wysokiej gęstości interfejs wyjść analogowych opracowany dla rozproszonych systemów sterowania Yokogawa CENTUM. Przekształca dane sterujące generowane przez stacje sterowania obiektowego w stabilne wyjścia pętli prądowej dla urządzeń wykonawczych. Dzięki izolacji każdego kanału i obsłudze nadmiarowych architektur systemowych moduł został zaprojektowany z myślą o niezawodnej pracy w instalacjach procesowych o złożonych warunkach elektrycznych.

Opis funkcjonalny

W szafach sterowniczych opartych na CENTUM moduł AAI543-H00/ATK4A-00 S1 pełni funkcję końcowego stopnia analogowego między cyfrową logiką sterowania a siłownikami obiektowymi. Każdy kanał wyjściowy dostarcza sterowany sygnał 4–20 mA z izolacją elektryczną ograniczającą propagację zakłóceń i wpływ uziemienia. Zintegrowana opcja adaptera upraszcza okablowanie, zachowując zgodność z infrastrukturą wejść/wyjść Yokogawa.

Specyfikacja techniczna

Oznaczenie modelu / opcji: AAI543-H00/ATK4A-00 S1
Funkcja modułu: Izolowane wyjście analogowe
Format wyjścia: 4–20 mA DC
Liczba kanałów wyjściowych: 16 niezależnych, izolowanych kanałów
Metoda izolacji: Izolacja między kanałami oraz między kanałami a systemem
Obsługiwany tryb pracy: Ciągłe wyjście sterujące
Wymiary: 107,5 × 32,8 × 130 mm
Masa: 0,4 kg
Typ instalacji: Standardowy moduł wejść/wyjść Yokogawa montowany w stojaku

Kompatybilność systemowa

Moduł AAI543-H00/ATK4A-00 S1 jest przeznaczony do bezpośredniej integracji z platformami sterowania Yokogawa, w tym:

Jednostki węzłów magistrali ESB ANB10S i ANB10D
Jednostki węzłów optycznej magistrali ESB ANB11S i ANB11D
Jednostki węzłów magistrali ER ANR10S i ANR10D
Jednostki sterowania obiektowego serii AFV30, AFV40 i AFF50

Obsługa konfiguracji z podwójną redundancją umożliwia stosowanie modułu w systemach sterowania o wysokiej dostępności.

Zastosowania

Moduł jest powszechnie stosowany do:

Analogowego sterowania zaworami, siłownikami i pozycjonerami
Przesyłania sygnałów pętli prądowej do przetworników I/P i końcowych elementów sterujących
Tworzenia nadmiarowych torów wyjściowych w krytycznych instalacjach produkcyjnych
Ciągłego i wsadowego sterowania procesami w sektorach energetycznym, chemicznym i użyteczności publicznej

Najczęściej zadawane pytania

Czy moduł zapewnia izolację między kanałami wyjściowymi? Tak. Każdy kanał jest izolowany elektrycznie, co ogranicza zakłócenia i poprawia stabilność pętli.

Jaki zakres sygnału jest obsługiwany na wyjściu? Moduł generuje standardowe sygnały prądowe 4–20 mA odpowiednie dla większości przemysłowych urządzeń obiektowych.

Czy ten moduł może być używany w nadmiarowych systemach CENTUM? Tak. Po zainstalowaniu w kompatybilnych konfiguracjach obsługuje pracę nadmiarową, zwiększając dostępność systemu.
