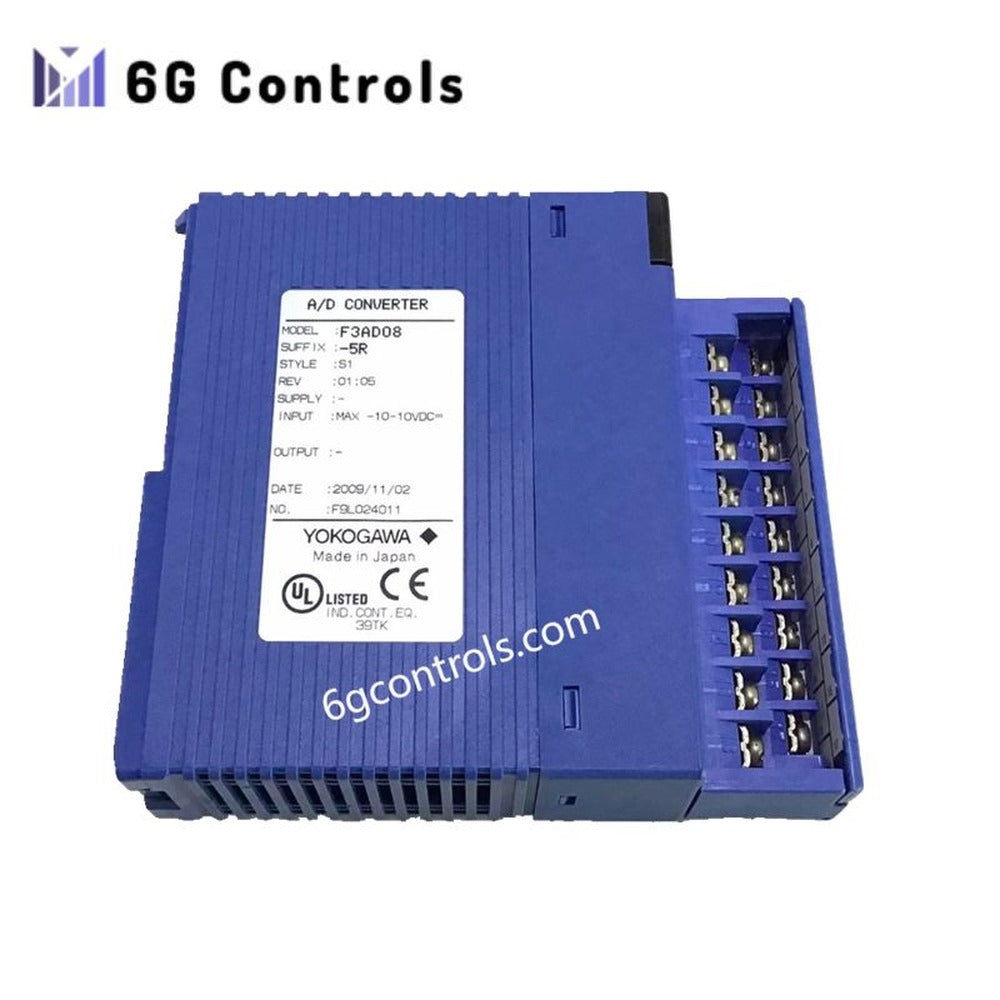

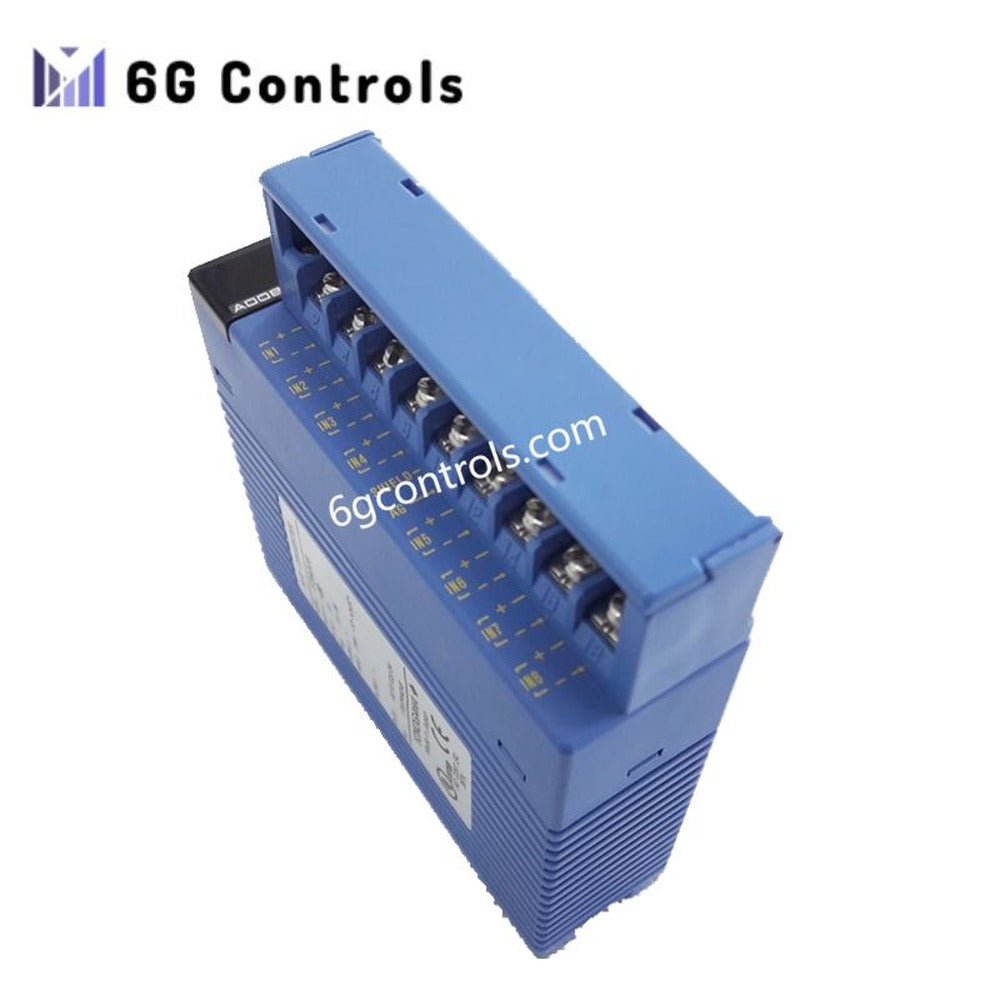

Yokogawa F3AD08-5R Moduł wejść analogowych wysokiej jakości

17 w magazynie

Manufacturer: Yokogawa
Product No.: F3AD08-5R
Product Type: Moduł wejść analogowych
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.2 kg
Dimensions: 28.9 × 100 × 106.1 mm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Opis produktu

Moduł wejść analogowych Yokogawa F3AD08‑5R zapewnia pozyskiwanie sygnałów o wysokiej rozdzielczości dla systemów PLC FA‑M3. Precyzyjnie przekształca analogowe sygnały napięciowe i prądowe w dane cyfrowe, umożliwiając dokładne monitorowanie i sterowanie w czasie rzeczywistym w środowiskach automatyki przemysłowej. Ponadto jego kompaktowa konstrukcja zapewnia bezproblemową integrację z istniejącymi kasetami PLC, zmniejszając złożoność instalacji. Inżynierowie mogą polegać na jego solidnej izolacji i dużej szybkości konwersji, aby zachować integralność sygnału nawet w środowiskach o wysokim poziomie zakłóceń elektrycznych. Dlatego F3AD08‑5R jest niezbędnym modułem w systemach sterowania procesami, zarządzania energią i zaawansowanej produkcji.

Najważniejsze cechy

Pomiar o wysokiej rozdzielczości: 16-bitowa konwersja A/C zapewnia precyzyjne pozyskiwanie danych ze wszystkich kanałów.
Duża szybkość konwersji: 50 µs na kanał obsługuje aplikacje czasu rzeczywistego przy minimalnych opóźnieniach.
Wiele zakresów sygnałów: Kompatybilność z wejściami napięciowymi (0–5 V, 1–5 V, -10–10 V, 0–10 V) i prądowymi (0–20 mA, 4–20 mA).
Ochrona izolacyjna: Izolacja za pomocą transoptora zapobiega zakłóceniom i zapewnia niezawodność pomiarów.
Kompaktowa konstrukcja: Lekki moduł o masie 200 g z łatwością mieści się w standardowych kasetach PLC, oszczędzając miejsce.
Zaawansowane filtrowanie i skalowanie: Filtrowanie z inercją pierwszego rzędu lub średnią kroczącą, regulowane przesunięcie i skalowanie zwiększają elastyczność.
Autodiagnostyka i bezpieczeństwo: Obsługa diagnostyki sprzętowej i wykrywania przekroczenia zakresu zapewnia niezawodne działanie.

Specyfikacja techniczna

Specyfikacja	Szczegóły
Model	Yokogawa F3AD08‑5R
Typ modułu	Moduł wejść analogowych
Kanały wejściowe	8 różnicowych wejść analogowych
Rozdzielczość	16-bitowa konwersja A/C
Szybkość konwersji	50 µs na kanał (wybierana: od 50µs do 100ms × liczba wejść)
Zakresy sygnałów wejściowych	0–5 V DC, 1–5 V DC, -10–10 V DC, 0–10 V DC, 0–20 mA DC, 4–20 mA DC
Maksymalne wartości bezwzględne	+18 V DC / maks. 25 mA, -18 V DC / maks. 25 mA
Dopuszczalne napięcie wspólne	±6 V DC dla sygnałów napięciowych/prądowych, ±1 V DC dla zakresów ±10 V DC, 0–10 V
Metoda izolacji	Izolacja za pomocą transoptora między zaciskami wejściowymi a obwodami wewnętrznymi
Napięcie probiercze	500 V DC przez 1 minutę
Maksymalna rozdzielczość	0,4 mV (napięcie), 1,6 µA (prąd)
Dokładność	±0,1% (23 ± 2°C), ±0,2% (0–55°C) pełnej skali
Pobór mocy	210 mA przy 5 V DC
Przyłącze zewnętrzne	18-stykowa listwa zaciskowa, śruby M3.5
Wymiary (szer. × wys. × gł.)	28,9 × 100 × 106,1 mm
Masa	200 g

Typowe zastosowania

Systemy sterowania procesami w czasie rzeczywistym w zakładach produkcyjnych i energetycznych
Wysokoprecyzyjna automatyka przemysłowa i monitorowanie
Systemy zarządzania energią wymagające dokładnych pomiarów napięcia lub prądu
Integracja z sieciami PLC Yokogawa FA‑M3 na potrzeby zaawansowanego sterowania

Najczęściej zadawane pytania

P: Czy moduł obsługuje zarówno wejścia napięciowe, jak i prądowe? O: Tak, F3AD08‑5R obsługuje wiele zakresów sygnałów napięciowych i prądowych, dzięki czemu jest bardzo wszechstronny.

P: Jakie funkcje izolacji oferuje ten moduł? O: Zapewnia izolację za pomocą transoptora między zaciskami wejściowymi a obwodami wewnętrznymi, aby zapobiegać zakłóceniom.

P: Jak szybki jest cykl konwersji? O: Szybkość konwersji można wybrać; standardowo wynosi ona 50 µs na kanał w aplikacjach czasu rzeczywistego.

P: Czy urządzenie wytrzymuje obciążenia elektryczne występujące w przemyśle? O: Tak, obsługuje napięcie 500 V DC przez jedną minutę i obejmuje funkcję wykrywania przekroczenia zakresu wejściowego zwiększającą bezpieczeństwo.

P: Czy moduł jest wystarczająco kompaktowy do standardowych kaset PLC? O: Oczywiście, jego wymiary wynoszą 28,9 × 100 × 106,1 mm, a masa to zaledwie 200 g, co ułatwia instalację.
