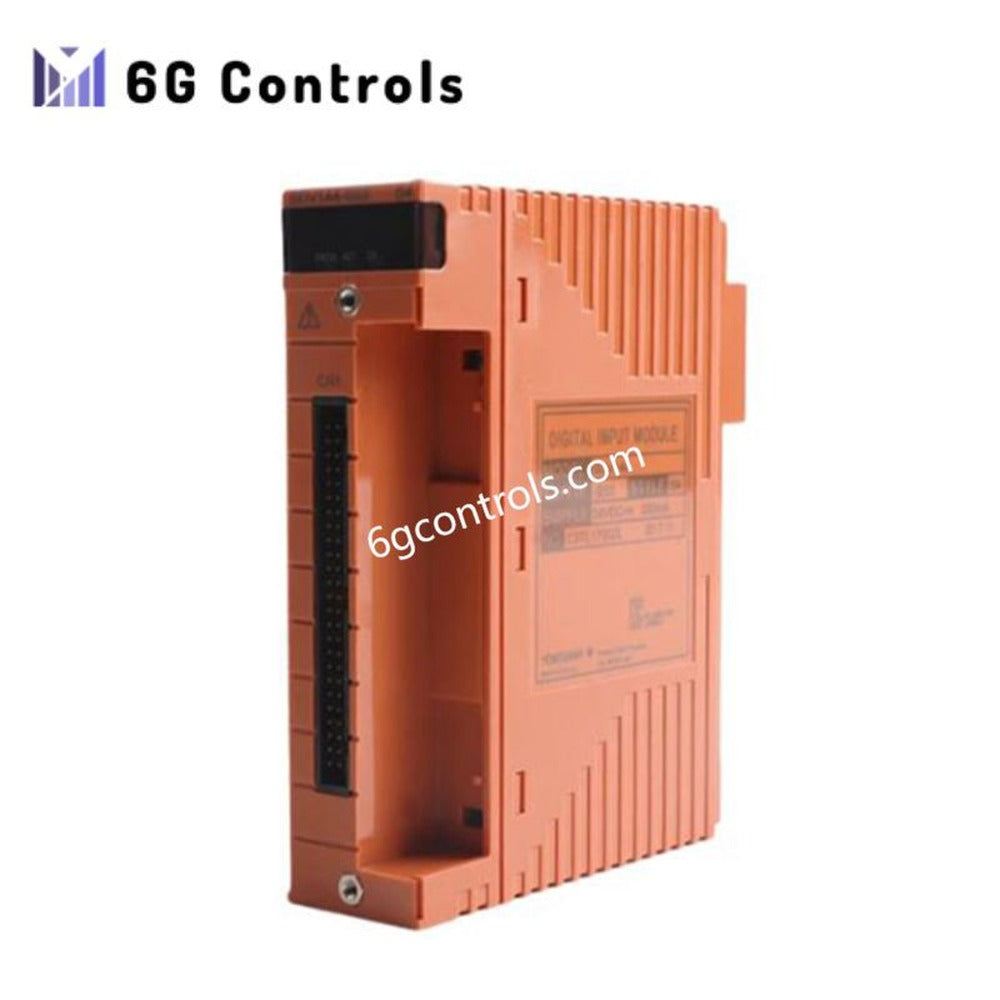

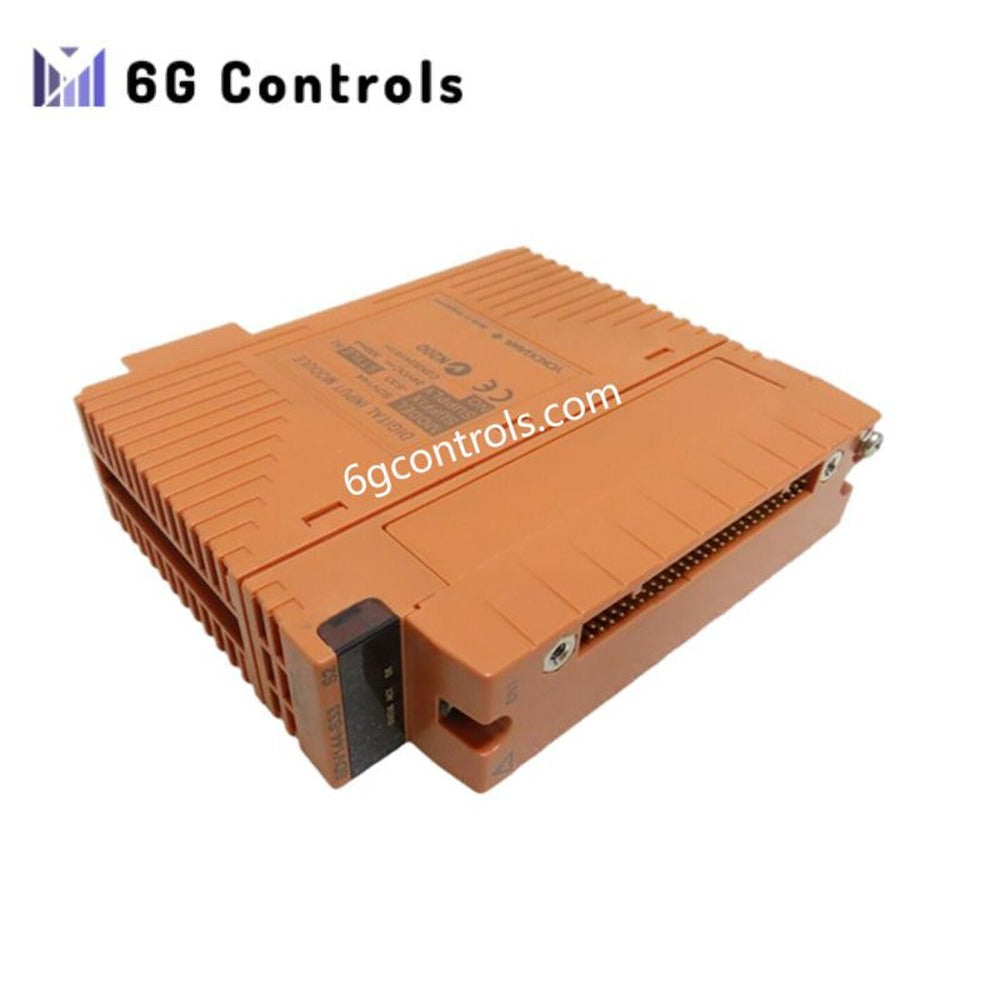

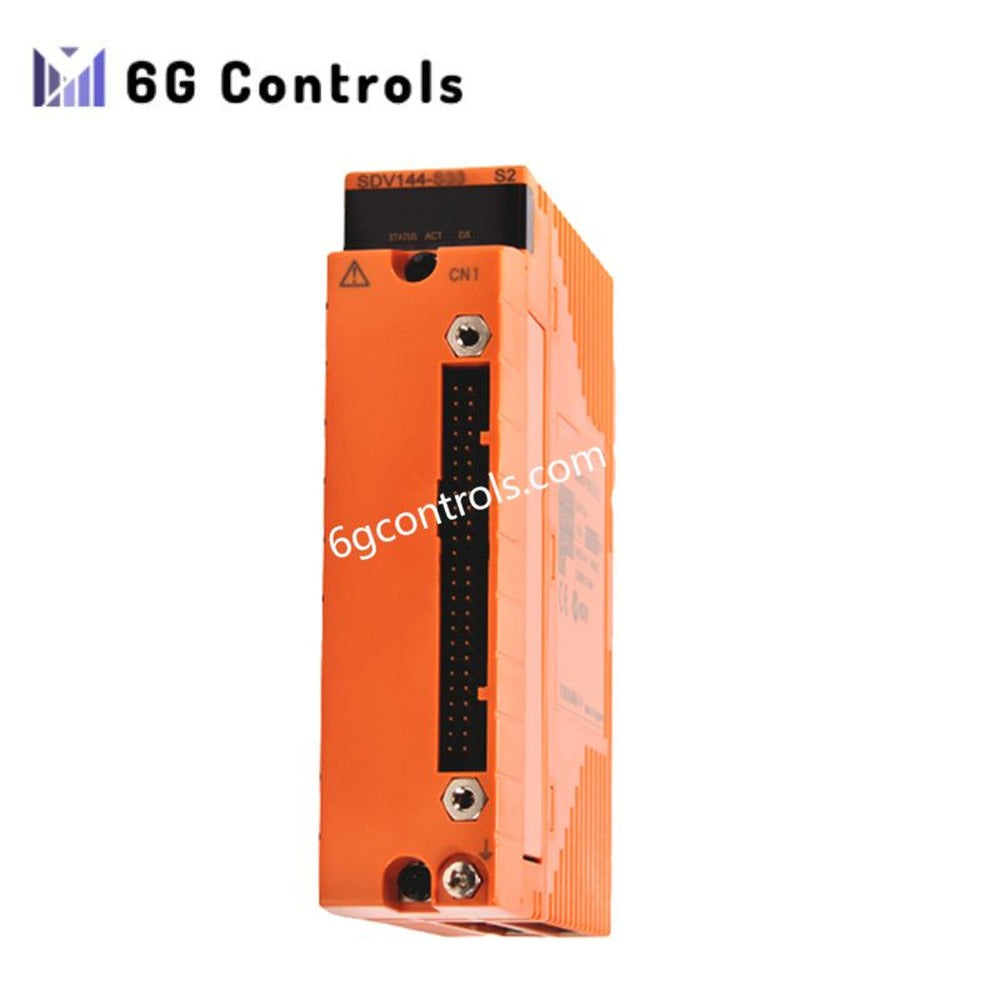

Yokogawa SDV144-S53/B4S00 Moduł bezpiecznych wejść cyfrowych

15 w magazynie

Manufacturer: Yokogawa
Product No.: SDV144-S53/B4S00
Product Type: Moduł bezpiecznych wejść cyfrowych
Condition: Fabrycznie nowy
Payment: T/T, Western Union
Weight: 0.36 kg
Dimensions: 130 × 32.8 × 107.5 mm
Shipping port: Xiamen
Warranty: 12 miesięcy

Opis
Reviews
Wysyłka i płatność

Opis produktu

Moduł SDV144-S53/B4S00 to wysoce niezawodny moduł wejść cyfrowych opracowany przez firmę Yokogawa do stosowania w systemach oprzyrządowania bezpieczeństwa oraz w kluczowych architekturach sterowania procesami. Zaprojektowany do precyzyjnego monitorowania sygnałów ze styków bezpotencjałowych, moduł zapewnia stabilne i odporne na zakłócenia pozyskiwanie sygnałów w wymagających środowiskach przemysłowych.

Jako część oferty bezpiecznych modułów wejść/wyjść firmy Yokogawa, SDV144-S53/B4S00 obsługuje redundantne konfiguracje systemów oraz izolację elektryczną na poziomie kanałów, dzięki czemu nadaje się do zastosowań, w których ciągłość działania i odporność na awarie są obowiązkowe.

Charakterystyka funkcjonalna

Moduł obsługuje do szesnastu niezależnych sygnałów wejść cyfrowych pochodzących ze styków beznapięciowych. Każdy kanał jest odizolowany elektrycznie, aby ograniczyć wzajemne zakłócenia i chronić system sterowania przed zakłóceniami po stronie obiektowej.

Moduł działa z zewnętrznym zasilaniem 24 V DC i utrzymuje stałą detekcję sygnału wejściowego nawet przy wahaniach napięcia zasilającego. Charakterystyka odpowiedzi jest zoptymalizowana pod kątem przetwarzania logiki bezpieczeństwa, a nie szybkiego zliczania, co zapewnia niezawodne rozpoznawanie stanów dla blokad, wyłączeń i logiki zezwalającej.

Specyfikacja techniczna

Parametr	Opis
Model	SDV144-S53/B4S00
Kategoria modułu	Bezpieczne wejście cyfrowe
Liczba kanałów wejściowych	16 izolowanych wejść
Obsługiwany typ sygnału	Styk bezpotencjałowy / beznapięciowy
Rezystancja w stanie włączenia	≤ 1 kΩ
Rezystancja w stanie wyłączenia	≥ 100 kΩ
Prąd wejściowy	Około 6 mA przy 24 V DC
Znamionowe napięcie styku	24 V DC (+20% / −10%)
Wymagania dotyczące zewnętrznego zasilania	24 V DC, około 200 mA
Maksymalne dopuszczalne napięcie wejściowe	30 V DC (chwilowe)
Opóźnienie przetwarzania wejścia	Maksymalnie 40 ms
Wytrzymałość izolacji	2 kV AC przez 1 minutę (wejście względem systemu)
Wymiary mechaniczne	130 × 32.8 × 107.5 mm
Masa modułu	360 g

Integracja z systemem i niezawodność

Moduł SDV144-S53/B4S00 został zaprojektowany do stosowania w redundantnych architekturach sterowników bezpieczeństwa, umożliwiając bezproblemową integrację z podwójnymi lub odpornymi na awarie systemami SIS. Izolacja kanałów i wysoka wytrzymałość izolacji przyczyniają się do zwiększenia dostępności systemu oraz ograniczenia ryzyka fałszywych zadziałań powodowanych zakłóceniami elektrycznymi lub problemami z uziemieniem.

Typowe zastosowania

Ten moduł wejść cyfrowych jest powszechnie stosowany w środowiskach, w których kluczowe znaczenie ma integralność logiki bezpieczeństwa, między innymi w systemach awaryjnego wyłączania, systemach zarządzania palnikami oraz funkcjach blokad instalacji.

Do typowych branż należą przetwórstwo ropy naftowej i gazu, zakłady petrochemiczne, elektrownie oraz wielkoskalowa produkcja chemiczna.

Często zadawane pytania

P: Czy moduł SDV144-S53/B4S00 nadaje się do systemów oprzyrządowania bezpieczeństwa? O: Tak. Moduł został specjalnie zaprojektowany do zastosowań SIS i obsługuje konfiguracje redundantne oraz izolowane przetwarzanie sygnałów wejściowych.

P: Jakiego rodzaju sygnały obiektowe można podłączyć? O: Moduł obsługuje wejścia ze styków bezpotencjałowych lub beznapięciowych, takich jak wyłączniki krańcowe, styki przekaźników i wyjścia urządzeń bezpieczeństwa.

P: Czy ten moduł może być stosowany w standardowych systemach DCS, które nie pełnią funkcji bezpieczeństwa? O: Chociaż został zoptymalizowany pod kątem systemów bezpieczeństwa, może być również stosowany w standardowych architekturach sterowania, w których wymagane jest wysoce niezawodne monitorowanie wejść cyfrowych, pod warunkiem zgodności z systemem.
