8200-1301 | Woodward ซีรีส์ 505D | แผง HMI ผู้ปฏิบัติงานแบบกราฟิก

คำอธิบายผลิตภัณฑ์

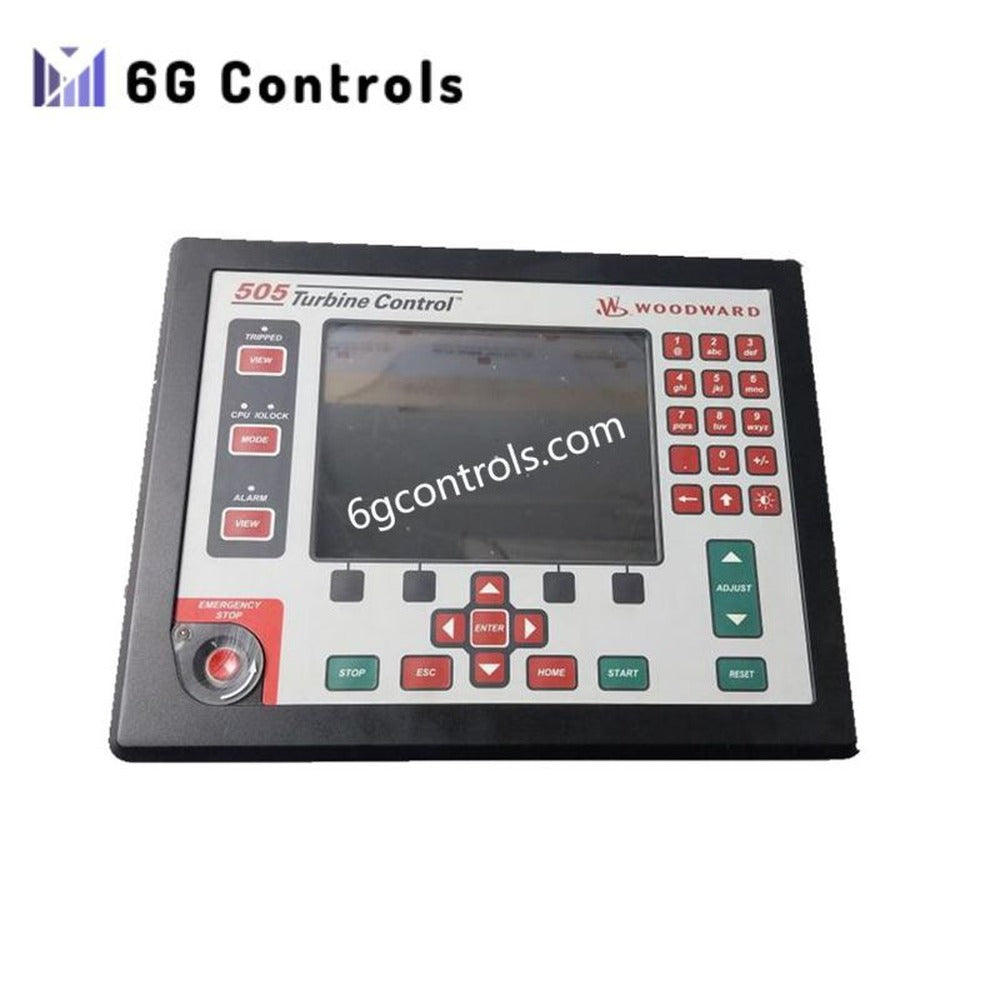

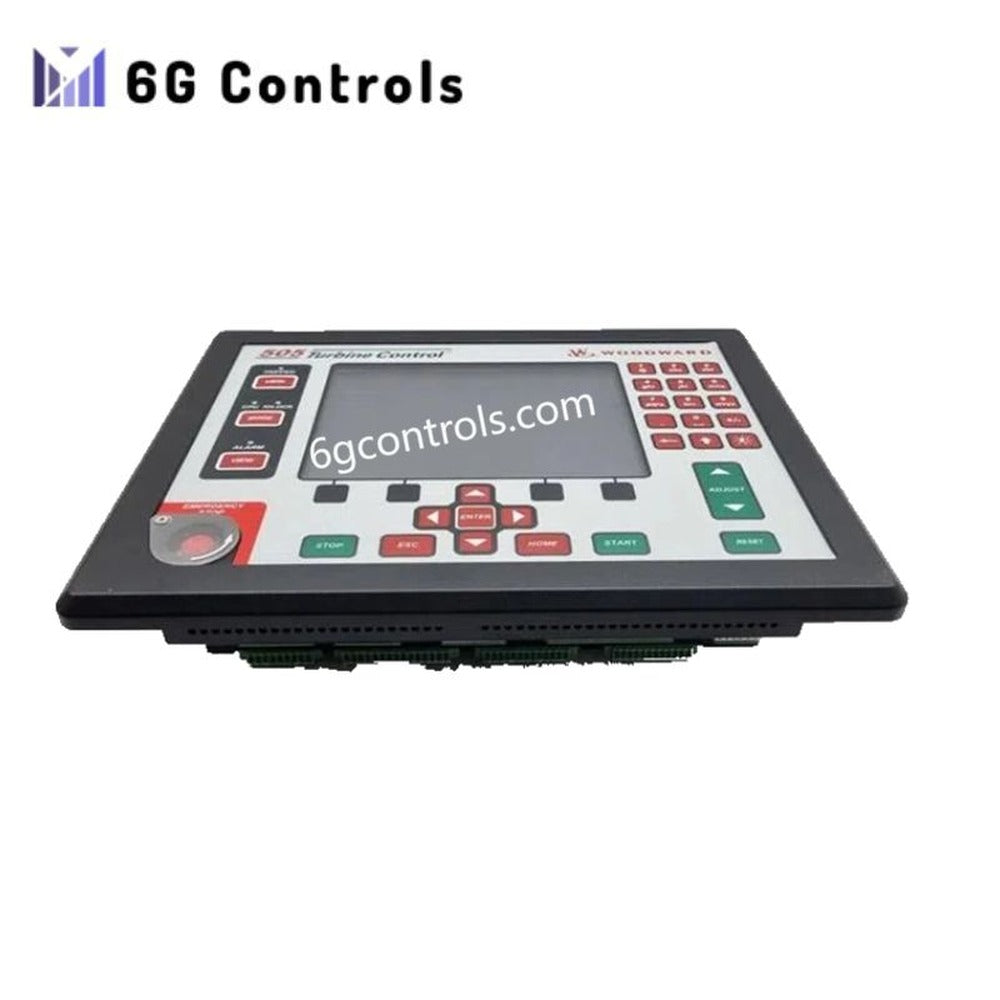

ตัว 8200-1301 เป็นอินเทอร์เฟซกราฟิกสำหรับผู้ปฏิบัติงานแบบติดตั้งบนแผงควบคุม ออกแบบมาเพื่อใช้งานกับตัวควบคุมความเร็วแบบดิจิทัล Woodward 505D อุปกรณ์นี้ได้รับการออกแบบให้เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรหลัก โดยรวมจอแสดงผล แป้นกด และวงจรอินพุตไฟฟ้าไว้ในแผงด้านหน้าเกรดอุตสาหกรรมเดียว

ในฐานะส่วนหนึ่งของระบบนิเวศ Woodward 505D 8200-1301 ช่วยให้โต้ตอบกับตรรกะการควบคุมกังหันไอน้ำจากระยะใกล้ได้โดยตรง พร้อมแสดงภาพสภาวะการทำงาน สถานะสัญญาณเตือน และคำสั่งควบคุมอย่างชัดเจน การรองรับไฟ AC/DC ช่วงกว้างช่วยให้ติดตั้งได้อย่างยืดหยุ่นในแผงควบคุมกังหันหลากหลายรูปแบบโดยไม่ต้องใช้อุปกรณ์แปลงไฟเพิ่มเติม

รุ่นนี้เป็นรุ่น AC/DC มาตรฐานในตระกูล HMI 8200 และมักติดตั้งในสภาพแวดล้อมอุตสาหกรรมที่ไม่เป็นอันตราย

คุณลักษณะทางเทคนิคที่สำคัญ

แหล่งจ่ายไฟและการออกแบบทางไฟฟ้า

• แรงดันอินพุตพิกัด:
  • 88–132 Vac, 50/60 Hz
  • 90–150 Vdc
• อินพุต AC/DC สองช่วงพร้อมการเลือกอัตโนมัติ
• ใช้กำลังไฟสูงสุดต่ำกว่า 73 W
• กระแสอินพุตสูงสุด 1.6 A ขณะทำงานด้วย AC
• ประเภทแรงดันเกิน III เมื่อติดตั้งตามแนวทางของระบบ

คุณลักษณะด้านกลไกและสภาพแวดล้อม

• โครงสร้างสำหรับติดตั้งบนแผงควบคุมในตู้ควบคุม
• ระดับการป้องกันของตู้ด้านหน้า IP20
• ออกแบบสำหรับห้องควบคุมอุตสาหกรรมภายในอาคาร
• การออกแบบด้านความร้อนสอดคล้องกับสภาพแวดล้อมการควบคุมกังหัน และรองรับช่วงอุณหภูมิทั่วไปของการติดตั้ง 505D

อินเทอร์เฟซและความสามารถด้านการทำงาน

• จอแสดงผลกราฟิกในตัวพร้อมแป้นกดแบบสัมผัส
• การดำเนินลำดับการเริ่มเดินเครื่องและการหยุดทำงานของกังหันจากระยะใกล้
• การปรับความเร็ว โหลด และค่ากำหนดการควบคุมโดยผู้ปฏิบัติงาน
• การแสดงผล การรับทราบ และการตรวจสอบเหตุการณ์ของสัญญาณเตือน
• เข้าถึงการวินิจฉัยผ่านตัวควบคุม 505D ที่เชื่อมต่ออยู่
• การสื่อสารดำเนินการผ่านอินเทอร์เฟซ Modbus ของตัวควบคุม

บทบาทในการผสานรวมระบบ

ภายในระบบควบคุมกังหันที่ใช้ 505D 8200-1301 ทำหน้าที่เป็นจุดโต้ตอบหลักของผู้ปฏิบัติงาน ไม่ได้ประมวลผลตรรกะการควบคุมอย่างเป็นอิสระ แต่จะแสดงข้อมูลแบบเรียลไทม์จากตัวควบคุม ส่งคำสั่งของผู้ปฏิบัติงาน และรองรับกิจกรรมการทดสอบเดินระบบและการแก้ไขปัญหาตามที่อธิบายไว้ในเอกสารของ Woodward 505D

สถานการณ์การใช้งาน

• ชุดเครื่องกำเนิดไฟฟ้ากังหันไอน้ำอุตสาหกรรม
• กังหันไอน้ำขับเคลื่อนเชิงกล
• โรงงานกระบวนการผลิตที่ต้องการควบคุมตัวควบคุมความเร็วจากระยะใกล้
• โรงผลิตไฟฟ้าที่ใช้ตัวควบคุม 505D ของ Woodward

คำถามที่พบบ่อย

Q: 8200-1301 สามารถใช้ไฟจาก AC หรือ DC ได้โดยไม่ต้องดัดแปลงหรือไม่ A: ใช่ อุปกรณ์นี้รองรับอินพุตทั้ง AC และ DC ภายในช่วงแรงดันที่ระบุ และปรับให้เข้ากับประเภทแหล่งจ่ายโดยอัตโนมัติ

Q: HMI นี้ใช้แทนตัวควบคุม 505D หรือไม่ A: ไม่ใช่ 8200-1301 เป็นอินเทอร์เฟซสำหรับผู้ปฏิบัติงานโดยเฉพาะ ส่วนตรรกะการควบคุมและการกำกับดูแลกังหันยังคงอยู่ในตัวควบคุม 505D

Q: รุ่นนี้เหมาะสำหรับพื้นที่อันตรายหรือไม่ A: ไม่ใช่ การติดตั้งในพื้นที่อันตรายจำเป็นต้องใช้รุ่น 8200-1302 ที่มีใบรับรองที่เหมาะสม
