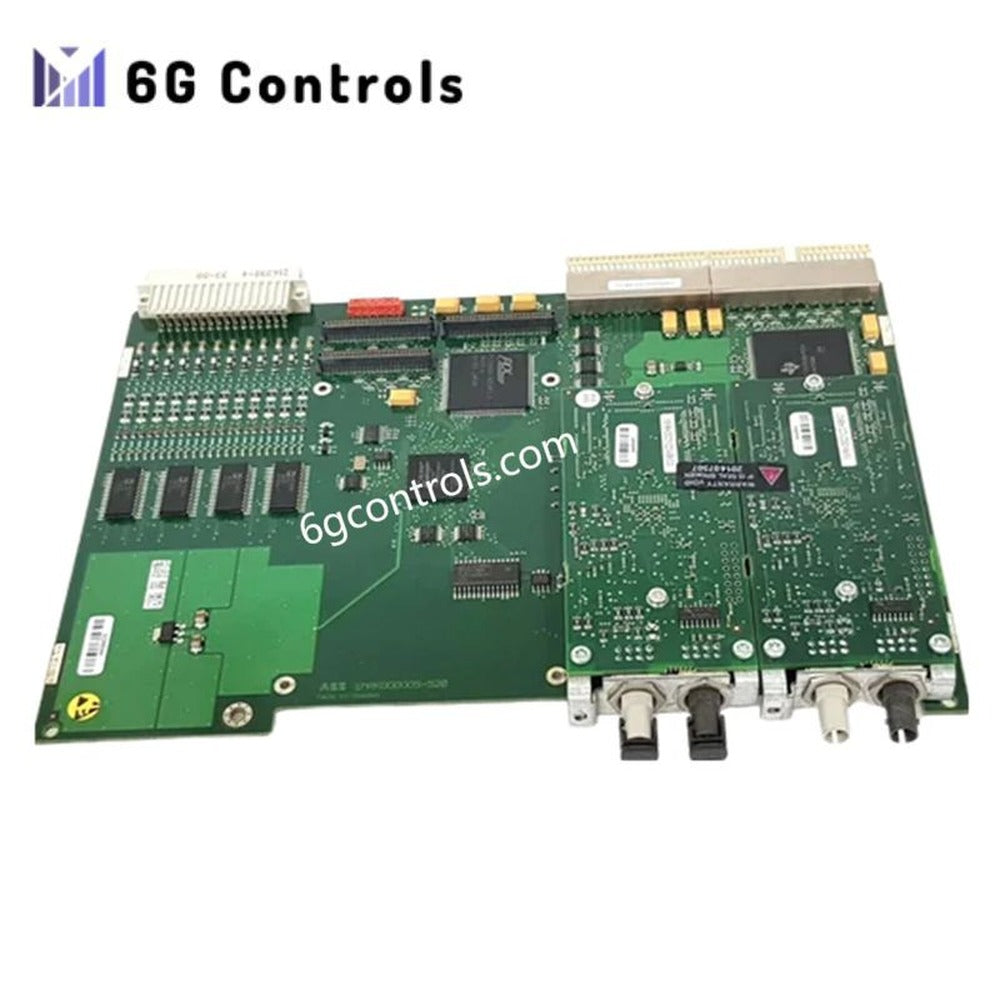

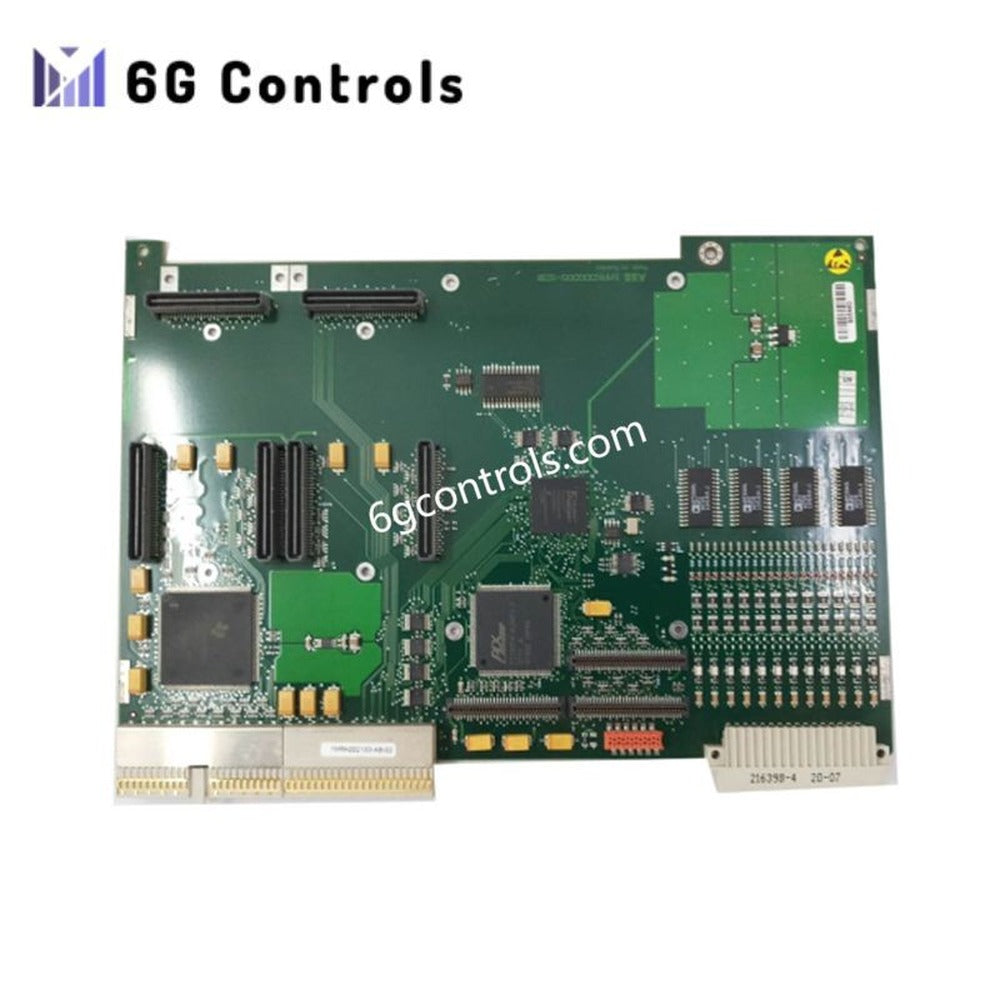

โมดูลแอนะล็อกดิจิทัล ABB 1MRK002133-ACr07 ใหม่เอี่ยม

คำอธิบาย

โมดูลแอนะล็อกดิจิทัล ABB 1MRK002133-ACr07 ช่วยแปลงสัญญาณได้อย่างแม่นยำสำหรับระบบอัตโนมัติ ระบบป้องกัน และระบบตรวจสอบที่ต้องการประสิทธิภาพสูง โมดูลนี้ประมวลผลแหล่งสัญญาณแอนะล็อกหลายแหล่งด้วยความแม่นยำที่สม่ำเสมอ ช่วยให้ผู้ปฏิบัติงานรักษาประสิทธิภาพของระบบให้คงที่ระหว่างการทำงานที่สำคัญของระบบไฟฟ้าหรือภาคอุตสาหกรรม นอกจากนี้ โมดูลยังทำงานร่วมกับอุปกรณ์ ABB Relion ซีรีส์ 670 ได้อย่างราบรื่น ทำให้เชื่อมต่อกับเซ็นเซอร์และอุปกรณ์ภายนอกได้อย่างน่าเชื่อถือ โครงสร้างที่แข็งแรงรองรับการใช้งานภาคสนามได้อย่างเชื่อถือได้ จึงช่วยให้ทำงานได้อย่างมีประสิทธิภาพในสถานีไฟฟ้าย่อยหรือห้องควบคุมอุตสาหกรรมที่มีสภาพแวดล้อมรุนแรง

ประโยชน์หลัก

โมดูลนี้รองรับการแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง พร้อมผลลัพธ์ที่เสถียรในทุกช่องสัญญาณ นอกจากนี้ ระบบวินิจฉัยที่ติดตั้งมาในตัวช่วยให้ผู้ใช้ตรวจพบสภาวะการทำงานที่ผิดปกติได้อย่างรวดเร็วและลดเวลาหยุดทำงาน วิศวกรสามารถใช้งานฟังก์ชันลอจิกได้โดยตรงผ่านสภาพแวดล้อมการเขียนโปรแกรมที่รองรับ ซึ่งช่วยเพิ่มประสิทธิภาพในการผสานรวมระบบ อินเทอร์เฟซการสื่อสารที่มีประสิทธิภาพช่วยให้แลกเปลี่ยนข้อมูลกับ IED, PLC และระบบควบคุมกำกับดูแลได้อย่างรวดเร็ว

ข้อมูลจำเพาะทางเทคนิค

ประเภท: โมดูลแอนะล็อกดิจิทัล (ADM)

รุ่น: ABB 1MRK002133-ACr07

แหล่งจ่ายไฟ: 24 V DC

ช่องสัญญาณแอนะล็อก: 12 ช่องอิสระ

อินพุต/เอาต์พุตดิจิทัล: อินพุตดิจิทัล 16 ช่อง, เอาต์พุตดิจิทัล 16 ช่อง

การสื่อสาร: Ethernet, RS-485

หน่วยความจำ: 256 KB

อุณหภูมิการทำงาน: –40 °C ถึง +70 °C

ช่วงแรงดันอินพุตทั่วไป: 110–250 V DC หรือ 24–60 V DC

พิกัดเอาต์พุต: 5–8 A ที่แรงดัน DC พิกัด

การติดตั้ง: ช่องเสียบภายในรีเลย์/IED ของ ABB

ขนาด: 200 × 100 × 30 mm

น้ำหนัก: 0.76 kg

โครงสร้าง: ตัวเรือนแข็งแรงสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง

การใช้งานทั่วไป

โมดูลนี้ใช้งานอย่างแพร่หลายในแพลตฟอร์มระบบอัตโนมัติของสถานีไฟฟ้าย่อย ซึ่งการตรวจสอบสัญญาณแอนะล็อกอย่างต่อเนื่องมีความสำคัญต่อการทำงานของลอจิกระบบป้องกัน นอกจากนี้ยังรองรับระบบกระบวนการอุตสาหกรรมที่ต้องการการรับส่งข้อมูลดิจิทัลและแอนะล็อกแบบซิงโครไนซ์ การออกแบบยังเข้ากันได้อย่างลงตัวกับรีเลย์ ABB Relion 670, เครือข่าย Symphony DCS และสถาปัตยกรรมควบคุม AC500 ผู้ปฏิบัติงานจำนวนมากเลือกใช้โมดูลนี้ในโครงการปรับปรุงระบบเดิม เนื่องจากช่วยให้ผสานรวมสัญญาณได้ง่ายโดยไม่ต้องเปลี่ยนแปลงการเดินสายครั้งใหญ่

ความน่าเชื่อถือและการบริการ

โมดูลทุกชิ้นได้รับการออกแบบเพื่อความน่าเชื่อถือในระยะยาว และฟังก์ชันตรวจจับความขัดข้องช่วยให้ทีมบำรุงรักษาตอบสนองได้อย่างรวดเร็ว นอกจากนี้ ช่วงอุณหภูมิที่รองรับได้กว้างยังช่วยให้ทำงานได้อย่างเสถียรเมื่อติดตั้งภายนอกสถานีไฟฟ้าย่อย เครือข่ายบริการทั่วโลกของ ABB ช่วยให้เข้าถึงการสนับสนุนด้านเทคนิคและชิ้นส่วนทดแทนได้ง่าย

คำถามที่พบบ่อย

คำถามที่ 1: ระบบ ABB ใดบ้างที่รองรับโมดูล 1MRK002133-ACr07? โมดูลนี้ทำงานร่วมกับรีเลย์ Relion 670 เช่น REG670, RED670 และ RET670

คำถามที่ 2: โมดูลนี้ประมวลผลอินพุตจากเซ็นเซอร์พร้อมกันได้หรือไม่? ได้ โมดูลมี 12 ช่องอิสระสำหรับการตรวจสอบสัญญาณแอนะล็อกหลายสัญญาณ

คำถามที่ 3: โมดูลรองรับฟังก์ชันอินพุต/เอาต์พุตดิจิทัลหรือไม่? รองรับอินพุตดิจิทัล 16 ช่องและเอาต์พุตดิจิทัล 16 ช่องสำหรับงานควบคุมแบบผสานรวม

คำถามที่ 4: มีอินเทอร์เฟซการสื่อสารใดบ้าง? รองรับ Ethernet และ RS-485 เพื่อการเชื่อมต่อระบบที่รวดเร็วและปลอดภัย

คำถามที่ 5: โมดูลนี้ออกแบบมาสำหรับสภาพแวดล้อมใด? การออกแบบที่แข็งแรงรองรับการใช้งานในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และสภาพแวดล้อมกลางแจ้งที่รุนแรง
