ระบบทรานสดิวเซอร์วัดระยะใกล้ Bently Nevada 3300 XL NSv

ระบบทรานสดิวเซอร์วัดระยะใกล้ 3300 XL NSv предназначенสำหรับใช้งานกับคอมเพรสเซอร์ลมแบบแรงเหวี่ยง คอมเพรสเซอร์ทำความเย็น คอมเพรสเซอร์ก๊าซกระบวนการ และเครื่องจักรอื่น ๆ ที่มีข้อจำกัดด้านการติดตั้ง ระบบทรานสดิวเซอร์วัดระยะใกล้ 3300 XL NSv ประกอบด้วย:

• โพรบ 3300 NSv
• สายต่อขยาย 3300 NSv
• เซนเซอร์ Proximitor 3300 XL NSv(1)

การใช้งานหลักของระบบทรานสดิวเซอร์ 3300 XL NSv คือบริเวณที่ข้อจำกัดด้านรูคว้าน การมองด้านข้าง หรือการมองด้านหลัง ทำให้ไม่สามารถใช้ระบบทรานสดิวเซอร์ Bently Nevada 3300 และ 3300 XL ขนาด 5 และ 8 มม. มาตรฐานได้ นอกจากนี้ยังเหมาะอย่างยิ่งสำหรับการใช้งานกับเป้าหมายขนาดเล็ก เช่น การวัดการสั่นสะเทือนในแนวรัศมีของเพลาที่มีขนาดเล็กกว่า 51 มม. (2 นิ้ว) หรือการวัดตำแหน่งในแนวแกนของเป้าหมายแบบแบนที่มีขนาดเล็กกว่า 15 มม. (0.6 นิ้ว) โดยหลักแล้วใช้ในงานต่อไปนี้กับเครื่องจักรตลับลูกปืนแบบฟิล์มของไหลซึ่งมีเพลาขนาดเล็กหรือมีพื้นที่มองด้านข้างจำกัด:

• การวัดการสั่นสะเทือนและตำแหน่งในแนวรัศมี
• การวัดตำแหน่งในแนวแกน (แรงขับ)
• การวัดความเร็วรอบและความเร็วเป็นศูนย์
• การอ้างอิงเฟส (สัญญาณ Keyphasor)

การออกแบบระบบทรานสดิวเซอร์ 3300 XL NSv ทำให้สามารถใช้แทนทั้งระบบทรานสดิวเซอร์ 3300 RAM และระบบทรานสดิวเซอร์ 190 ซีรีส์ 3000 หรือซีรีส์ 7000 ได้ การอัปเกรดจากระบบ 3300 RAM เป็นระบบ 3300 XL NSv อาจใช้โพรบ สายต่อขยาย และระบบมอนิเตอร์เดิมร่วมกับเซนเซอร์ Proximitor 3300 XL NSv ได้ ส่วนการอัปเกรดจากระบบทรานสดิวเซอร์ซีรีส์ 3000 หรือซีรีส์ 7000 จำเป็นต้องเปลี่ยนโพรบ สายต่อขยาย และเซนเซอร์ Proximitor เป็นส่วนประกอบ NSv ระบบทรานสดิวเซอร์ 3300 XL NSv มีค่าสเกลแฟกเตอร์เฉลี่ย 7.87 V/mm (200 mV/mil) ซึ่งเป็นเอาต์พุตที่ใช้กันทั่วไปมากที่สุดสำหรับทรานสดิวเซอร์กระแสไหลวน ลักษณะการมองด้านข้างที่ได้รับการปรับปรุงและคุณสมบัติสำหรับเป้าหมายขนาดเล็กทำให้มีช่วงเชิงเส้นสั้นกว่าระบบทรานสดิวเซอร์ Bently Nevada 3300 XL ซีรีส์ ขนาด 5 และ 8 มม. ช่วงเชิงเส้น 1.5 มม. (60 mils) นี้ยาวกว่าช่วงเชิงเส้นของระบบทรานสดิวเซอร์ 190 ซีรีส์ 3000

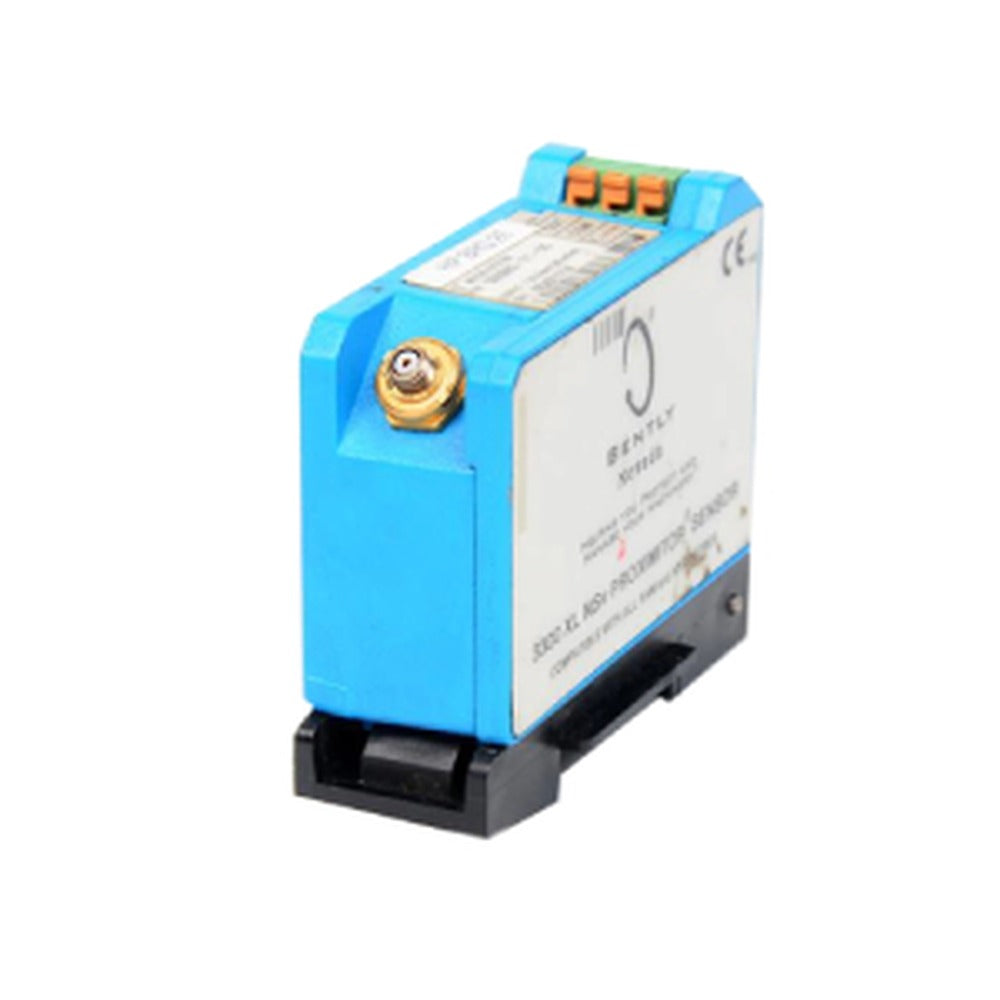

เซนเซอร์ Proximitor

เซนเซอร์ Proximitor 3300 XL NSv มีคุณสมบัติคล้ายกับเซนเซอร์ Proximitor 3300 XL ขนาด 8 มม. การออกแบบที่บางช่วยให้ผู้ใช้ติดตั้งได้ทั้งในราง DIN แบบความหนาแน่นสูงหรือในรูปแบบติดตั้งบนแผงแบบดั้งเดิม ภูมิคุ้มกันต่อ RFI/EMI ที่ได้รับการปรับปรุงช่วยให้เซนเซอร์ Proximitor 3300 XL NSv ผ่านการรับรองเครื่องหมาย CE ของยุโรปได้โดยไม่ต้องมีข้อพิจารณาพิเศษด้านการติดตั้ง ภูมิคุ้มกันต่อ RFI นี้ยังช่วยป้องกันไม่ให้สัญญาณวิทยุความถี่สูงที่อยู่ใกล้เคียงส่งผลกระทบในทางลบต่อระบบทรานสดิวเซอร์ แถบขั้วต่อ SpringLoc บนเซนเซอร์ Proximitor ไม่ต้องใช้เครื่องมือพิเศษในการติดตั้ง และช่วยให้การต่อสายภาคสนามทำได้รวดเร็วและมีความแข็งแรงสูง

โพรบวัดระยะใกล้และสายต่อขยาย

โพรบ 3300 NSv และสายต่อขยายมีความเข้ากันได้ทางกลและทางไฟฟ้า รวมทั้งสามารถใช้แทนกันได้กับโพรบวัดระยะใกล้และสายต่อขยาย 3300 RAM รุ่นก่อนหน้าของ Bently Nevada โพรบ NSv มีความทนทานต่อสารเคมีเพิ่มขึ้นเมื่อเทียบกับโพรบ 3300 RAM จึงสามารถใช้งานในคอมเพรสเซอร์กระบวนการได้หลากหลาย การมองด้านข้างของโพรบ 3300 NSv ยังเหนือกว่าโพรบ 190 ซีรีส์ 3000 เมื่อปรับระยะช่องว่างของโพรบ 3300 NSv โดยให้ห่างจากเป้าหมายในระยะเดียวกัน โพรบ 3300 NSv มีรูปแบบตัวเรือนโพรบหลายแบบ รวมถึงเกลียวโพรบขนาด ¼ -28, 3⁄8 -24, M8 X 1 และ M10 X 1 ทั้งแบบมีเกราะและไม่มีเกราะ โพรบ 3300 NSv แบบติดตั้งย้อนกลับมีเกลียวมาตรฐานเป็น 3⁄8 -24 หรือ M10 X 1 ส่วนประกอบทั้งหมดของระบบทรานสดิวเซอร์มีขั้วต่อ ClickLoc ทองเหลืองชุบทอง ขั้วต่อ ClickLoc จะล็อกเข้าที่และป้องกันไม่ให้จุดเชื่อมต่อคลายตัว วิธีการขึ้นรูป TipLoc ที่จดสิทธิบัตรช่วยให้เกิดการยึดติดที่แข็งแรงระหว่างปลายโพรบกับตัวโพรบ การออกแบบ CableLoc ที่จดสิทธิบัตรของ Bently Nevada ให้แรงดึง 220 N (50 ปอนด์) และยึดสายโพรบเข้ากับปลายโพรบอย่างแน่นหนา แนะนำให้ใช้ตัวป้องกันขั้วต่อกับจุดเชื่อมต่อระหว่างโพรบกับสายต่อขยาย รวมถึงจุดเชื่อมต่อระหว่างสายกับเซนเซอร์ Proximitor ตัวป้องกันขั้วต่อช่วยป้องกันไม่ให้ของเหลวส่วนใหญ่เข้าสู่ขั้วต่อ ClickLoc และส่งผลกระทบในทางลบต่อสัญญาณไฟฟ้า(2)

หมายเหตุ:

(1) เซนเซอร์ Proximitor จะถูกจัดส่งโดยค่าเริ่มต้นจากโรงงานโดยปรับเทียบกับเหล็ก AISI 4140 การปรับเทียบสำหรับวัสดุเป้าหมายชนิดอื่นมีให้บริการเมื่อร้องขอ (2) สายซิลิโคนยังจัดมาให้พร้อมกับสายต่อขยาย 3300 NSv แต่ละเส้น และสามารถใช้แทนตัวป้องกันขั้วต่อได้ ไม่แนะนำให้ใช้สายซิลิโคนในงานที่จุดเชื่อมต่อระหว่างโพรบกับสายต่อขยายอาจสัมผัสกับน้ำมันกังหัน
