เครื่องตรวจสอบ Proximitor Bently Nevada 3500/40M

คำอธิบาย

คำอธิบาย 3500/40M มอนิเตอร์ Proximitor เป็นมอนิเตอร์สี่ช่องที่ออกแบบมาให้เชื่อมต่อกับทรานสดิวเซอร์ Proximity ของ Bently Nevada โดยจะปรับสภาพสัญญาณอินพุตเพื่อให้สามารถวัดการสั่นสะเทือนและตำแหน่งได้หลากหลายรูปแบบ พร้อมเปรียบเทียบกับสัญญาณเตือนที่ผู้ใช้กำหนด ผู้ใช้สามารถตั้งโปรแกรมแต่ละช่องด้วยซอฟต์แวร์ 3500 Rack Configuration เพื่อทำหน้าที่ต่าง ๆ เช่น การตรวจสอบการสั่นสะเทือนในแนวรัศมี การวัดความเยื้องศูนย์ การวิเคราะห์ REBAM การตรวจสอบตำแหน่งแรงขับ และการวัดการขยายตัวต่าง ฟังก์ชันหลักประกอบด้วย:

• การปกป้องเครื่องจักรอย่างต่อเนื่องโดยเปรียบเทียบพารามิเตอร์ที่ตรวจสอบกับจุดตั้งสัญญาณเตือนที่กำหนดค่าไว้ เพื่อเรียกใช้สัญญาณเตือน
• การจัดเตรียมข้อมูลสำคัญของเครื่องจักรเพื่อวัตถุประสงค์ด้านการปฏิบัติงานและการบำรุงรักษา

โดยทั่วไปแต่ละช่องจะสร้างค่าคงที่ตามสัญญาณอินพุตที่ผ่านการปรับสภาพแล้ว ผู้ใช้สามารถกำหนดค่าจุดตั้งเตือนและอันตรายสำหรับค่าคงที่เหล่านี้ได้ ช่องมอนิเตอร์จะถูกตั้งโปรแกรมเป็นคู่ โดยช่อง 1 และ 2 ทำหน้าที่หนึ่ง ขณะที่ช่อง 3 และ 4 ทำหน้าที่อีกอย่างหนึ่ง (หรือทำหน้าที่เดียวกัน)

คุณสมบัติ

• สัญญาณทรานสดิวเซอร์ตรวจจับระยะใกล้ 1 ถึง 4 ช่อง

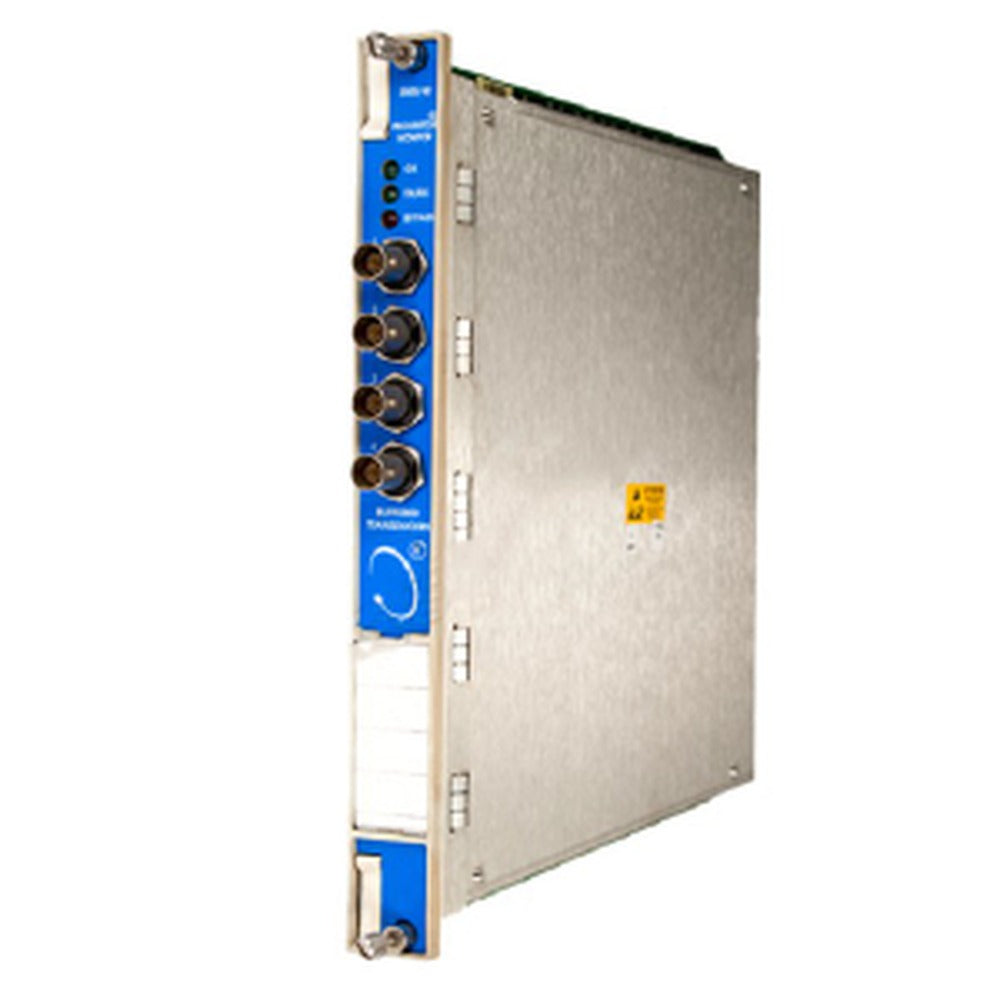

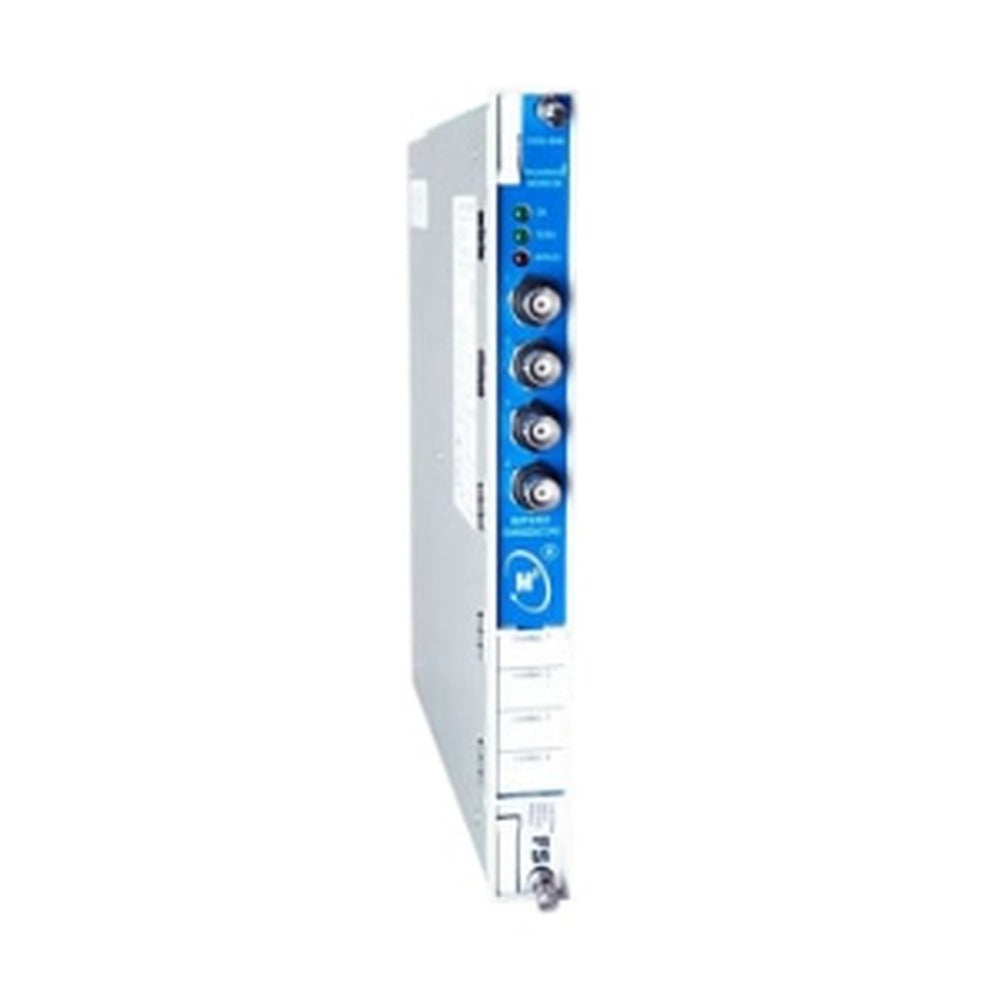

• ไฟ LED บนแผงด้านหน้า: OK, TX/RX, Bypass
• สัญญาณเตือนที่ผู้ใช้ตั้งโปรแกรมได้
• ใช้พลังงาน 7 วัตต์
• อิมพีแดนซ์อินพุตรวม:
  • อินพุต/เอาต์พุตมาตรฐาน 10 kΩ
• ความแม่นยำ:
  • Direct/gap/1X/2X: ±0.33% ของ F.S.
  • Smax: สูงสุด ±5%

ข้อมูลการสั่งซื้อ

มอนิเตอร์ Proximitor

• 3500/40M - AA-BBA: ประเภทโมดูลอินพุต/เอาต์พุต
  • 01 โมดูลอินพุต/เอาต์พุต Proximitor พร้อมจุดต่อภายใน
  • 02 โมดูลอินพุต/เอาต์พุต Proximitor พร้อมจุดต่อภายนอก
  • 03 โมดูลอินพุต/เอาต์พุต Proximitor พร้อมแบร์ริเออร์ภายในและจุดต่อภายใน
  B: ตัวเลือกการรับรองสำหรับพื้นที่อันตราย
  • 00 ไม่มี
  • 01 CSA / NRTL / C (คลาส 1 ดิวิชัน 2)
  • 02 ATEX / IECEx / CSA (คลาส 1 โซน 2)
  หมายเหตุ: ตัวเลือกการรับรองจากหน่วยงาน B-02 มีให้ใช้งานเฉพาะกับตัวเลือกการสั่งซื้อ A-03 เท่านั้น

บล็อกจุดต่อภายนอก

• 125808-01 บล็อก ET Proximitor (คอนเน็กเตอร์แบบยูโร)
• 128015-01 บล็อก ET Proximitor (คอนเน็กเตอร์แบบแถบขั้วต่อ)
• 132242-01 บล็อก ET Proximitor/Seismic TMR (คอนเน็กเตอร์แบบยูโร)
• 132234-01 บล็อก ET Proximitor/Seismic TMR (คอนเน็กเตอร์แบบแถบขั้วต่อ)

สายเคเบิล

• สายเคเบิลสัญญาณทรานสดิวเซอร์ XDCR ของ 3500 ไปยังบล็อกจุดต่อภายนอก (ET)
  • 129525 - AAAA-BB A: ความยาวสายอินพุต/เอาต์พุต
    • 0005: 5 ฟุต (1.5 เมตร)
    • 0007: 7 ฟุต (2.1 เมตร)
    • 0010: 10 ฟุต (3.0 เมตร)
    • 0025: 25 ฟุต (7.6 เมตร)
    • 0050: 50 ฟุต (15.2 เมตร)
    • 0100: 100 ฟุต (30.5 เมตร) B: คำแนะนำการประกอบ
    • 01: ยังไม่ได้ประกอบ
    • 02: ประกอบแล้ว

อะไหล่

• 176449-01: มอนิเตอร์ Proximitor 3500/40M
• 125680-01: โมดูลอินพุต/เอาต์พุต Proximitor พร้อมจุดต่อภายใน
• 126615-01: โมดูลอินพุต/เอาต์พุต Proximitor พร้อมจุดต่อภายนอก
• 135489-04: โมดูลอินพุต/เอาต์พุต Proximitor พร้อมแบร์ริเออร์ภายในและจุดต่อภายใน
• 149716-01: โมดูลอินพุต/เอาต์พุต Proximitor TMR พร้อมจุดต่อภายนอก
• 143488: คู่มือผู้ใช้มอนิเตอร์ 3500/40M
• 00580434: เฮดเดอร์คอนเน็กเตอร์โมดูลอินพุต/เอาต์พุตภายใน แบบยูโร 8 พิน
• 00502133: เฮดเดอร์คอนเน็กเตอร์โมดูลอินพุต/เอาต์พุตภายใน แบบยูโร 12 พิน

• 140734-01โมดูลอินพุต/เอาต์พุตมอนิเตอร์ PROXIMITOR
