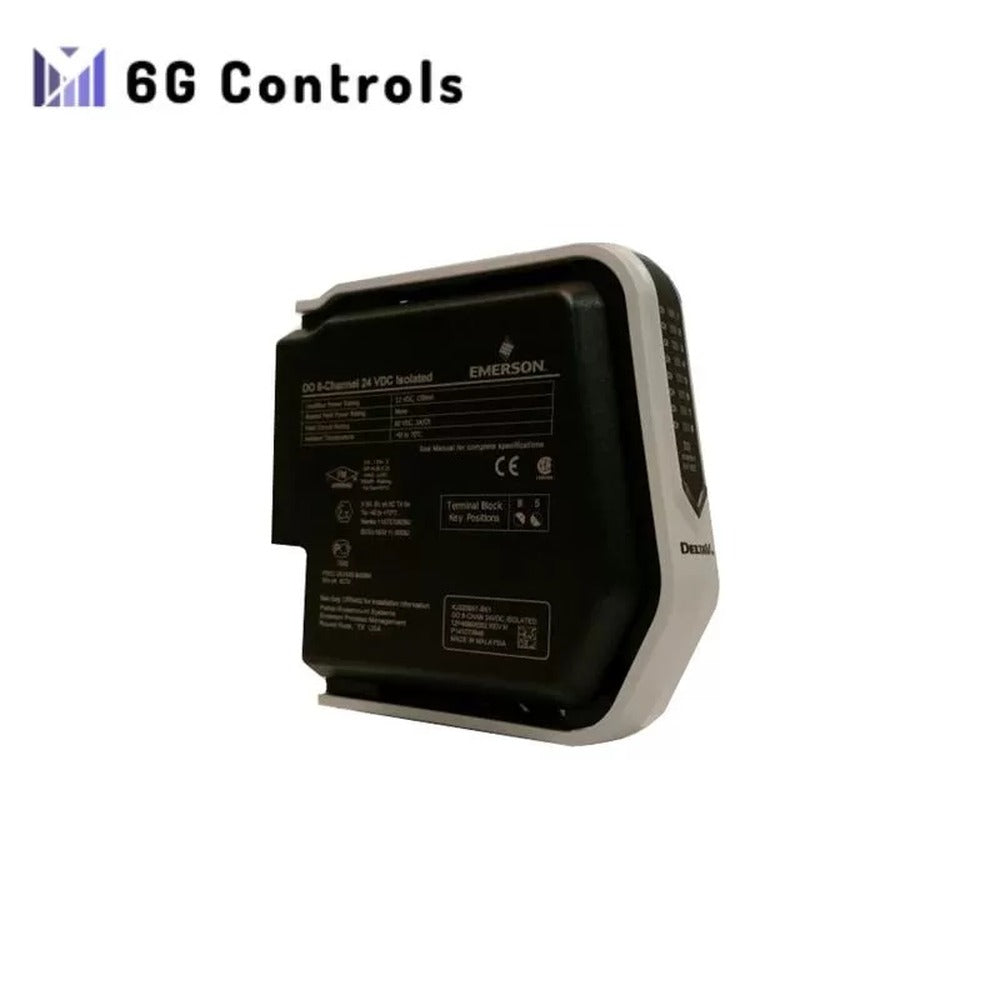

Emerson KJ3208X1-BK1 การ์ด DO ซีรีส์ S แบบแยกวงจร 8 ช่อง 24 VDC

ภาพรวม:

ข้อมูลจำเพาะด้านกำลังไฟ

• กำลังไฟบัสภายในเครื่อง:
  • 12 VDC ที่ 150 mA
• วงจรภาคสนาม:
  • 60 VDC ที่ 1 A ต่อช่องสัญญาณ

ข้อมูลจำเพาะด้านสภาพแวดล้อม

• อุณหภูมิโดยรอบ:
  • ช่วงการทำงาน: -40°C ถึง +70°C
• แรงกระแทก:
  • 10g, คลื่นไซน์ครึ่งคลื่น เป็นเวลา 11 มิลลิวินาที
• การสั่นสะเทือน:
  • 1 มม. จากจุดสูงสุดถึงจุดสูงสุด ที่ความถี่ 2 ถึง 13.2Hz
  • 0.7g ที่ความถี่ 13.2 ถึง 150Hz
• สารปนเปื้อนในอากาศ:
  • ISA-S71.04–1985 คลาส G3
• ความชื้นสัมพัทธ์:
  • 5% ถึง 95% โดยไม่เกิดการควบแน่น

ตำแหน่งกุญแจของเทอร์มินัลบล็อก

• ตำแหน่ง: B5

ความปลอดภัยในการถอดและใส่

• ต้องตัดแหล่งจ่ายไฟภาคสนามที่จ่ายให้อุปกรณ์ก่อนถอดหรือเชื่อมต่ออุปกรณ์
• ห้ามถอดหรือใส่อุปกรณ์ขณะที่ระบบอยู่ภายใต้การจ่ายไฟ
• วงจรภาคสนามแบบไม่ก่อประกายไฟต้องตัดไฟก่อนถอดและใส่ รวมถึงเทอร์มินัลบล็อกแบบมีฟิวส์
• ระบบกำหนดตำแหน่งด้วยกุญแจแบบหมุนช่วยให้การ์ด I/O และเทอร์มินัลบล็อกเข้ากันได้หลังการติดตั้ง ต้องตั้งกุญแจของเทอร์มินัลบล็อกให้ตรงกับการ์ด I/O ที่ใช้งานร่วมกัน

การบำรุงรักษาและการปรับตั้ง

• อุปกรณ์นี้ไม่มีชิ้นส่วนที่ผู้ใช้สามารถซ่อมบำรุงได้ และไม่ควรถอดแยกชิ้นส่วน
• ไม่จำเป็นต้องสอบเทียบ
