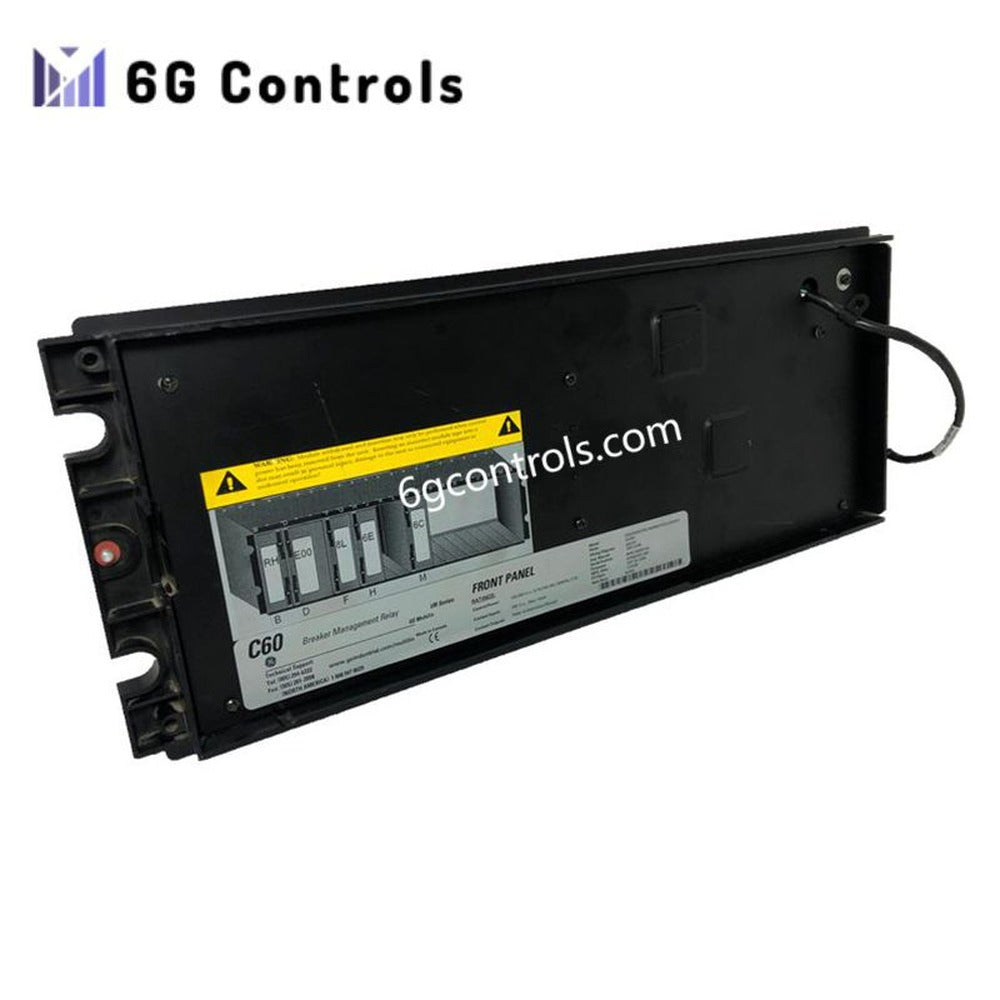

รีเลย์ป้องกันและควบคุมเบรกเกอร์ GE C60TG3HLH

คำอธิบายผลิตภัณฑ์

GE Multilin C60TG3HLH คือรีเลย์ป้องกันและควบคุมเบรกเกอร์ประสิทธิภาพสูง ออกแบบมาสำหรับระบบบัสบาร์แบบเบรกเกอร์คู่ รวมถึงการจัดเรียงแบบเบรกเกอร์หนึ่งตัวครึ่งและบัสวงแหวน ช่วยให้การทำงานภายใต้สภาวะขัดข้องเป็นไปอย่างเชื่อถือได้ การประสานการทำงานของเบรกเกอร์เป็นไปอย่างรวดเร็ว และผสานรวมกับเครือข่าย SCADA และ DCS สมัยใหม่ได้อย่างราบรื่น นอกจากนี้ การออกแบบแบบโมดูลาร์ยังช่วยให้ติดตั้งและบำรุงรักษาได้ง่าย จึงเหมาะอย่างยิ่งสำหรับโครงการสถานีไฟฟ้าย่อยทั้งการก่อสร้างใหม่และการปรับปรุงระบบเดิม

ด้วยฟังก์ชันการป้องกันในตัว เช่น การป้องกันเบรกเกอร์ขัดข้อง การปิดกลับ การตรวจสอบซิงโครนิสม์ และการตรวจติดตามเบรกเกอร์อย่างต่อเนื่อง C60TG3HLH จึงจัดการความขัดข้องได้อย่างครอบคลุม ลอจิกที่ตั้งโปรแกรมได้ทำงานด้วยความแน่นอนสูง ช่วยให้ระบบอัตโนมัติทำงานได้อย่างแม่นยำและแยกจุดขัดข้องได้อย่างรวดเร็ว นอกจากนี้ รีเลย์ยังรองรับอินพุตดิจิทัลจำนวนมากและรีเลย์เอาต์พุตความเร็วสูง ช่วยให้กำหนดค่าได้อย่างยืดหยุ่นสำหรับรูปแบบสถานีไฟฟ้าย่อยที่ซับซ้อน

รีเลย์นี้ได้รับการออกแบบสำหรับสภาพแวดล้อมภาคอุตสาหกรรมและระบบสาธารณูปโภค โดยผ่านการเสริมความทนทานสำหรับสถานีไฟฟ้าย่อยและออกแบบให้รองรับสภาวะการทำงานที่หนักหน่วง มีการตรวจติดตามแบบเรียลไทม์ ระบบแจ้งเตือนที่กำหนดค่าได้ และโปรโตคอลการสื่อสารที่มีความทนทาน ช่วยให้ผู้ปฏิบัติงานรักษาความเชื่อถือได้ของระบบและเพิ่มประสิทธิภาพการจ่ายไฟ นอกจากนี้ ตัวเลือกแหล่งจ่ายไฟควบคุมที่ยืดหยุ่นและความเข้ากันได้กับ CT/VT ยังช่วยให้ติดตั้งใช้งานได้กับระบบแรงดันและกระแสไฟฟ้าที่หลากหลาย

ประโยชน์หลัก

• การป้องกันเบรกเกอร์ที่เชื่อถือได้: ปกป้องเบรกเกอร์ภายใต้สภาวะขัดข้องด้วยการตอบสนองที่รวดเร็ว
• การผสานรวมกับบัสบาร์ที่ยืดหยุ่น: ปรับให้เหมาะกับรูปแบบเบรกเกอร์หนึ่งตัวครึ่งและบัสวงแหวน
• ระบบอัตโนมัติขั้นสูง: รองรับโปรโตคอล SCADA/DCS เพื่อควบคุมระบบแบบเรียลไทม์
• ประสิทธิภาพสูง: ลอจิกที่ทำงานอย่างแน่นอนช่วยให้แยกจุดขัดข้องได้อย่างรวดเร็วและแม่นยำ
• การติดตั้งที่ยืดหยุ่น: การออกแบบแบบโมดูลาร์และพร้อมใช้งานช่วยลดเวลาในการทดสอบและเริ่มใช้งาน

ข้อมูลจำเพาะทางเทคนิค

• แรงดันไฟฟ้าช่วย (แหล่งจ่ายไฟควบคุม): 24/48 VDC, 125/250 VDC หรือ 120/240 VAC
• อินพุตกระแสไฟฟ้า (CT): พิกัด 1 A หรือ 5 A
• อินพุตแรงดันไฟฟ้า (VT): พิกัด 60 V ถึง 400 V AC
• อินพุตดิจิทัล: ตั้งโปรแกรมได้ 8 ถึง 32 ช่อง
• รีเลย์เอาต์พุต: หน้าสัมผัสความเร็วสูงสำหรับงานหนัก 5 ถึง 20 ชุด
• ฟังก์ชันการป้องกัน: การป้องกันเบรกเกอร์ขัดข้อง การปิดกลับ การตรวจสอบซิงโครนิสม์ และการตรวจติดตามเบรกเกอร์
• รูปแบบบัสบาร์: เบรกเกอร์หนึ่งตัวครึ่ง และบัสวงแหวน
• การประมวลผลลอจิก: ลอจิกที่ตั้งโปรแกรมได้และทำงานอย่างรวดเร็วและแน่นอน
• การสื่อสาร: รองรับโปรโตคอล SCADA/DCS สมัยใหม่
• คุณสมบัติการออกแบบ: เสริมความทนทานสำหรับสถานีไฟฟ้าย่อย แบบโมดูลาร์ และพร้อมใช้งาน

การใช้งานทั่วไป

• สถานีไฟฟ้าย่อยที่มีบัสบาร์แบบเบรกเกอร์คู่ รวมถึงการจัดเรียงแบบเบรกเกอร์หนึ่งตัวครึ่งและบัสวงแหวน
• ระบบไฟฟ้าอุตสาหกรรมที่ต้องการการประสานและการป้องกันเบรกเกอร์อย่างแม่นยำ
• การผสานรวมกับระบบ SCADA/DCS เพื่อการตรวจติดตามและควบคุมแบบเรียลไทม์
• โครงการปรับปรุงระบบเดิมที่ให้ความสำคัญกับการติดตั้งแบบโมดูลาร์และยืดหยุ่น

คำถามที่พบบ่อย

ถาม: C60TG3HLH รองรับรูปแบบบัสบาร์ใดบ้าง ตอบ: รองรับการจัดเรียงแบบเบรกเกอร์คู่ รวมถึงระบบเบรกเกอร์หนึ่งตัวครึ่งและบัสวงแหวน

ถาม: รีเลย์สามารถผสานรวมกับระบบ SCADA ที่มีอยู่ได้หรือไม่ ตอบ: ได้ รองรับโปรโตคอล SCADA/DCS สมัยใหม่เพื่อการผสานรวมที่ราบรื่น

ถาม: รองรับแรงดันไฟฟ้าควบคุมใดบ้าง ตอบ: รีเลย์ทำงานกับ 24/48 VDC, 125/250 VDC หรือ 120/240 VAC

ถาม: สามารถเชื่อมต่อ CT และ VT ได้จำนวนเท่าใด ตอบ: รองรับ CT ได้สูงสุด 4 ชุด และรองรับอินพุต VT ที่มีพิกัด 60 V ถึง 400 V AC

ถาม: รีเลย์เหมาะสำหรับสภาพแวดล้อมสถานีไฟฟ้าย่อยที่รุนแรงหรือไม่ ตอบ: เหมาะสม เนื่องจากผ่านการเสริมความทนทานสำหรับสถานีไฟฟ้าย่อยและออกแบบมาเพื่อความเชื่อถือได้ในภาคอุตสาหกรรม
